ZXFV201EV

产品分类: 其他工具
厂牌: DIODES
产品描述:
供应商型号: ZXFV201EV-ND
供应商: Digi-Key
标准整包数: 1
DIODES 其他工具 ZXFV201EV

ZXFV201EV概述


    产品简介

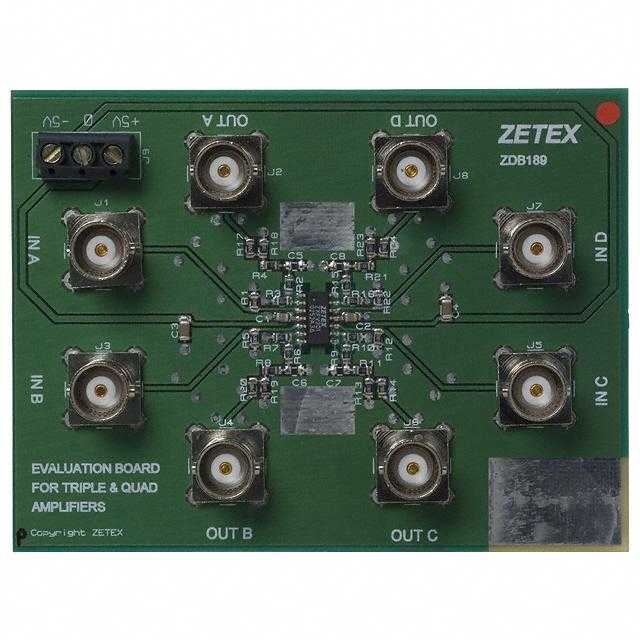

    产品名称:ZXFV201/3 四通道/三通道视频放大器
    产品类型:四通道和三通道视频放大器,用于高性能视频信号放大。
    主要功能:提供高带宽、低噪声和高增益的视频信号放大,适用于专业视频处理系统、广播电视系统及高端消费电子产品。
    应用领域:广播电视系统、专业视频监控系统、医疗成像设备、视频会议系统等。

    技术参数


    - 频率响应:宽带(未具体数值)。
    - 电压增益:2 倍(整体增益为 -9.45 dB)。
    - 输入输出阻抗:75 Ω 输入阻抗;150 Ω 输出阻抗。
    - 输出驱动能力:50 Ω 输出阻抗匹配。
    - 电源要求:需要双极性电源(正负),推荐使用低电感表面贴装电容进行电源滤波。
    - 工作环境:工作温度范围通常为工业标准温度范围。

    产品特点和优势


    - 高带宽:确保视频信号不失真,适用于高分辨率视频处理。
    - 低噪声:采用高精度设计,减少信号噪声干扰。
    - 紧凑设计:采用小型化设计,适合各种紧凑的电路板布局。
    - 易用性:集成化的解决方案,无需复杂的外围电路,方便快速部署和测试。

    应用案例和使用建议


    应用案例:在专业的视频监控系统中,ZXFV201/3 可以用于延长视频信号传输距离,保持视频信号质量不变。
    使用建议:
    - 优化 PCB 设计:确保在 PCB 上实现连续的接地平面,并使用多层板和穿孔通孔以减少信号回路的电感。
    - 电源滤波:使用低电感表面贴装电容器进行电源滤波,推荐使用 1000pF NPO 和 0.1µF X7R 电容器组合。
    - 信号匹配:注意输出电路中的电阻匹配网络,确保输出信号与后端设备匹配良好。

    兼容性和支持


    - 兼容性:与 BNC 连接器和其他常见的视频接口兼容。
    - 支持服务:由 Zetex 提供技术支持,包含详细的使用指南和技术文档。客户可以联系 Zetex 的全球销售和支持团队获取进一步帮助。

    常见问题与解决方案


    1. 问题:电源噪声较大
    - 解决方案:增加更多的大容量去耦电容器(如 1 µF 至 10 µF 的固体钽电解电容或陶瓷电容)以改善电源滤波效果。
    2. 问题:信号失真严重
    - 解决方案:检查 PCB 设计中的接地回路,确保采用连续的接地平面,并优化信号路径以减少干扰。
    3. 问题:视频信号衰减
    - 解决方案:检查输出阻抗匹配网络的电阻值,确保输出信号符合标准(150 Ω)。如有必要,调整匹配电阻值以达到最佳效果。

    总结和推荐


    综合评估:ZXFV201/3 视频放大器在高频视频信号放大方面表现出色,具有高带宽、低噪声和易于使用的特点。其紧凑的设计和广泛的适用性使其成为高端视频处理系统的理想选择。
    推荐使用:强烈推荐使用 ZXFV201/3 视频放大器,特别是在需要高质量视频信号放大和长距离传输的应用中。它不仅能够提供稳定的信号质量,还能简化系统设计并提高可靠性。

ZXFV201EV参数

参数
零件状态 停产

ZXFV201EV厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXFV201EV数据手册

厂牌 PDF简要描述 下载
DIODES 其他工具 DIODES ZXFV201EV ZXFV201EV数据手册

ZXFV201EV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.1032 ¥ 634.622
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 634.62
