FH3840024Z

产品分类: 无源晶振
厂牌: DIODES
产品描述: 8pF ±10ppm ±10ppm 38.4MHz 10Ω 100μW 贴片安装 2.5mm*2mm*700μm
供应商型号: FH3840024ZTR-ND
供应商: Digi-Key
标准整包数: 3000

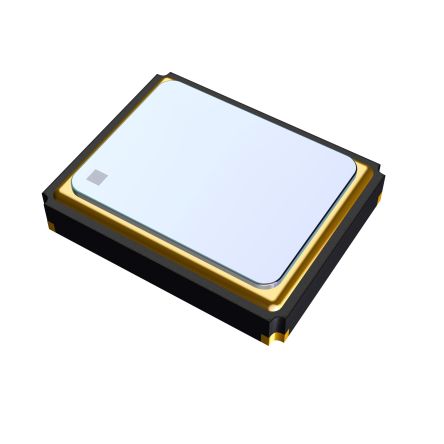

DIODES 无源晶振 FH3840024Z

FH3840024Z概述


    产品简介


    FH系列迷你石英晶体陶瓷SMD器件
    FH系列是一款由Diodes Incorporated生产的迷你石英晶体陶瓷表面贴装器件。该系列产品采用了坚固的AT切割晶体谐振器,并封装在一个标准的2.5x2.0毫米陶瓷壳体中。这类紧凑型晶体非常适合用于密集组装或小外形尺寸PCB的应用场景中,例如便携式电子产品、笔记本电脑和无线通信设备等。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 2.5 x 2.0mm |
    | 频率范围 | 12 MHz 至 66 MHz |
    | 校准公差 | ±10ppm、±20ppm 或 ±30ppm |
    | 负载电容 | 7pF 至 32pF |
    | 有效串联电阻 (ESR) | ≤150Ω (12-19.9 MHz) |
    ≤80Ω (20-29.9 MHz) |
    ≤60Ω (30-66 MHz) |
    | 工作温度范围 | -20°C 至 +70°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 重焊接温度 | ≤260°C, 最大10秒 |
    | 环境湿度抵抗 | JESD22-A113 |

    产品特点和优势


    - 坚固的AT切割晶体构造:具备高可靠性和稳定性。
    - 2.5 x 2.0mm陶瓷封装:占用极小的空间,适用于小型设备。
    - 可提供带卷带式包装:每卷3000个单元,方便自动化生产和组装。
    - 无铅且符合RoHS/Green标准:环保材料,适用于多种应用场景。

    应用案例和使用建议


    FH系列晶体广泛应用于便携/手持式PC、PCMCIA卡、笔记本电脑、蓝牙设备、无线局域网(WLAN)、超宽带(UWB)、ZigBee、USB接口、GPS模块、硬盘驱动器(HDD)等领域。例如,在设计便携式PCMCIA卡时,可以利用FH系列晶体的紧凑设计和稳定性能,确保卡片即使在恶劣环境下也能正常工作。
    使用建议:
    - 在选择晶体频率时,应根据具体应用的需求来确定负载电容和校准公差,以获得最佳性能。
    - 要注意避免使用过高的焊接温度,以免损坏晶体。
    - 确保正确接地,避免电磁干扰。

    兼容性和支持


    FH系列晶体兼容多种电子设备和其他元器件。Diodes Incorporated为用户提供详尽的技术支持和维护服务,帮助解决任何使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确连接到电路 | 检查焊点是否有松动;重新焊接。 |
    | 晶体振荡频率不稳定 | 确认负载电容值是否符合要求;检查工作温度。 |
    | 设备在高温环境下无法正常工作 | 调整工作温度范围,选择合适型号。 |

    总结和推荐


    FH系列晶体具有坚固耐用、体积小巧、适用范围广等显著优点,是便携设备和嵌入式系统中的理想选择。鉴于其高可靠性、广泛的适用性和出色的性能表现,我们强烈推荐将FH系列晶体应用于各类电子设备中,以确保系统的稳定运行。

FH3840024Z参数

参数
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 10Ω
频率 38.4MHz
驱动电平 100μW
长*宽*高 2.5mm*2mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH3840024Z厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FH3840024Z数据手册

厂牌 PDF简要描述 下载
DIODES 无源晶振 DIODES FH3840024Z FH3840024Z数据手册

FH3840024Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.5678 ¥ 4.7514
6000+ $ 0.5443 ¥ 4.5552
9000+ $ 0.5311 ¥ 4.4443
15000+ $ 0.5148 ¥ 4.3084
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 14254.2
直接购买
加入购物车
