D5V0FS4U10LP-7

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: DiodesZetex 单向TVS二极管, 最大钳位电压 6V, 贴片安装, U-DFN2510封装, 最小击穿电压 5.5V
供应商型号: 30C-D5V0FS4U10LP-7 UDFN251010
供应商: 云汉优选
标准整包数: 1

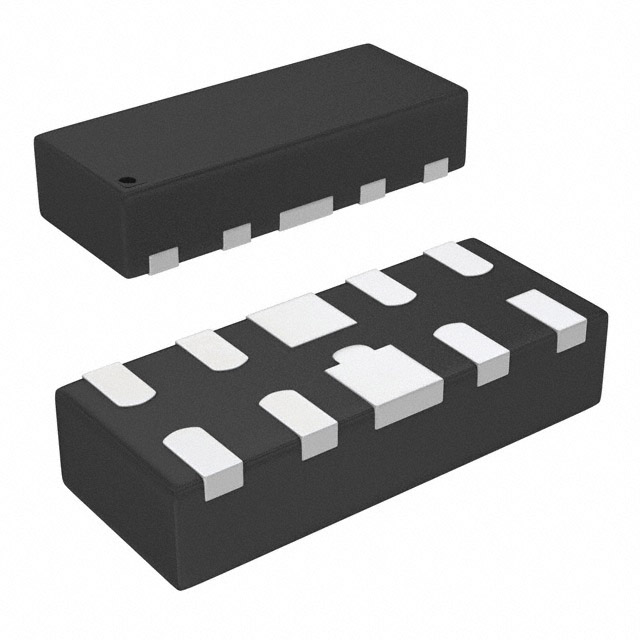

DIODES TVS二极管/ESD抑制器 D5V0FS4U10LP-7

D5V0FS4U10LP-7概述

    # D5V0FS4U10LP 4 Channel Low Capacitance TVS Diode Array

    产品简介


    D5V0FS4U10LP是一款由Diodes Incorporated生产的四通道低电容瞬态电压抑制二极管阵列(TVS Diode Array)。这款设备专为保护高速I/O端口而设计,具有出色的ESD防护能力和低电容特性,特别适用于USB 3.0、USB 3.1、Serial ATA和DisplayPort等高频率接口的保护。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 值 | 单位 | 条件 |
    ||
    | 峰值脉冲电流 (IPP) | 3.5 | A | I/O到VSS,8/20µs |
    | 峰值脉冲功率 (PPP) | 20 | W | I/O到VSS,8/20µs |
    | 静态击穿电压 (VBR) | 5.5 (min) | V | IR = 1mA, I/O到VSS |
    | 工作电压 (VRWM) | 5 | V | - |
    | 逆向电流 (IR) | 1 (max) | µA | VR = 5V, I/O到VSS |
    | 输入电容 (CI/O) | 0.45 (typ) | pF | VI/O = 0V, VSS = 0V, f = 1MHz |
    | 拉压克 (VESDCONTACT) | ±8 (max) | kV | I/O到VSS,接触放电 |
    | 空气放电 (VESDAIR) | ±8 (max) | kV | I/O到VSS,空气放电 |

    产品特点和优势


    1. 高ESD防护能力:该设备通过IEC 61000-4-2标准,能承受±8kV的接触放电和空气放电。
    2. 低输入电容:输入电容仅为0.45pF(典型值),确保在高速信号传输时不会对电路产生显著影响。
    3. 快速响应:具备100ns的快速动态电阻和峰值脉冲响应能力。
    4. 环保材料:采用无卤素、无锑化合物材料,完全符合RoHS标准。

    应用案例和使用建议


    应用案例
    D5V0FS4U10LP非常适合用于USB 3.0、USB 3.1、Serial ATA和DisplayPort等高频率接口。它可以通过将每个I/O连接至VSS(地)来实现有效的瞬态电压保护。
    使用建议
    - 在使用时,需要确保I/O引脚正确连接到对应的VSS。
    - 设备应安装在设计良好的FR-4 PCB板上,以确保最佳的散热效果。
    - 需要根据具体的应用需求,选择合适的电路布局和布线方式,避免不必要的寄生电容引入。

    兼容性和支持


    该设备与其他高速接口兼容,可以在各种标准通信接口中使用。Diodes Incorporated提供技术支持,包括在线文档、产品说明和技术支持热线,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题及解决方法
    1. 问:如何确认产品的真伪?
    - 答:请通过授权渠道购买,同时关注产品的防伪标识和包装完整性。
    2. 问:产品损坏后能否修复?
    - 答:产品不具备可维修性,损坏后建议联系经销商进行更换。
    3. 问:如何保证产品的长期稳定运行?
    - 答:合理设计PCB板布局,避免过热和过度应力,确保在规定的温度范围内运行。

    总结和推荐


    D5V0FS4U10LP作为一款高性能的瞬态电压抑制二极管阵列,在高速信号传输中表现出色。其卓越的ESD防护能力和超低电容特性使其成为保护敏感接口的理想选择。此外,产品的环保特性和广泛的适用范围进一步提升了其市场竞争力。我们强烈推荐此产品给需要高速数据传输保护的工程师和技术人员。

D5V0FS4U10LP-7参数

参数
极性 单向
工作电压 5V
箝位电压 3V
击穿电压 5.5V
峰值脉冲电流 3.5A
峰值脉冲功率 20W
长*宽*高 2.57mm(长度)*550μm(高度)
通用封装 UFDFN-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

D5V0FS4U10LP-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

D5V0FS4U10LP-7数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES D5V0FS4U10LP-7 D5V0FS4U10LP-7数据手册

D5V0FS4U10LP-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7084
200+ ¥ 0.4576
1500+ ¥ 0.3982
3000+ ¥ 0.352
45000+ ¥ 0.3476
60000+ ¥ 0.3454
库存: 1900
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.7
