DT1140-04LP-7

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: DiodesZetex 单向TVS 二极管阵列, 最大钳位电压 10V, 贴片安装, DFN封装, 最小击穿电压 6V
供应商型号: DT1140-04LP-7
供应商: 国内现货
标准整包数: 3000

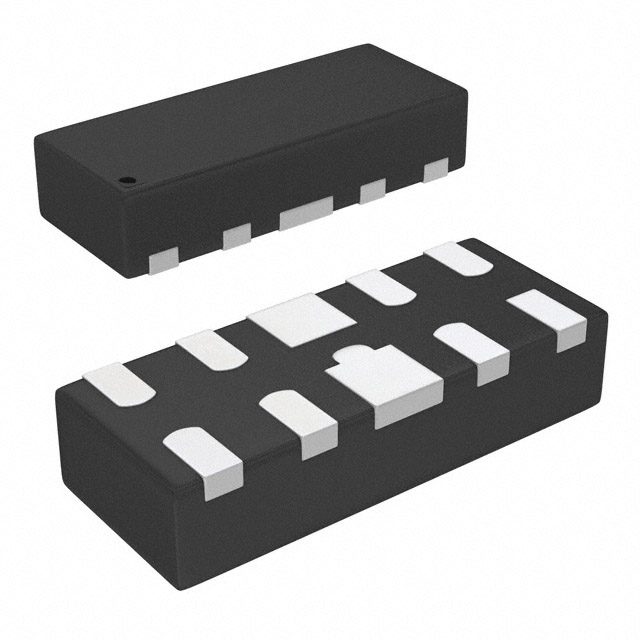

DIODES TVS二极管/ESD抑制器 DT1140-04LP-7

DT1140-04LP-7概述

    DT1140-04LP:4通道低电容TVS二极管阵列

    1. 产品简介


    DT1140-04LP是一款由Diodes Incorporated生产的4通道低电容瞬态电压抑制(TVS)二极管阵列。它被广泛应用于高速端口保护,如USB 2.0、DVI、HDMI、以太网端口、IEEE、MDDI、PCI Express、SATA/eSATA等。此产品符合环保标准,是全无铅且完全符合RoHS指令的产品,适合高可靠性应用场合。

    2. 技术参数


    - 峰值脉冲电流 (IPP):6A (每通道)
    - 峰值脉冲功率 (PPP):60W (每通道)
    - 工作电压 (VDC):6V
    - ESD接触放电电压 (VESDCONTACT):+20/-16kV
    - ESD空气放电电压 (VESDAIR):+20/-18kV
    - 工作温度范围 (TOP):-55到+85°C
    - 存储温度范围 (TSTG):-55到+150°C
    - 热阻 (RθJA):360°C/W
    - 动态反向电阻 (RDIF-R):0.25Ω
    - 动态正向电阻 (RDIF-F):0.25Ω
    - 输入电容 (CI/O):0.5pF(典型值)

    3. 产品特点和优势


    - 低电容:0.5pF的典型输入电容,适合高速端口的信号完整性要求。
    - 高可靠性:符合AEC-Q101标准,适用于高可靠性需求的应用。
    - 多种保护:提供IEC 61000-4-2 (ESD) 和 IEC 61000-4-5 (雷击) 保护。
    - 小尺寸封装:U-DFN2510-10 封装,方便PCB设计和布线。

    4. 应用案例和使用建议


    DT1140-04LP特别适合用于保护高速端口,如USB 2.0、DVI、HDMI等。在实际应用中,用户需注意端口的连接顺序,确保正确的电源分配和接地。为了进一步优化应用,建议用户遵循Diodes Incorporated提供的Pad Layout指南,以便最大限度地提高电路的可靠性和稳定性。

    5. 兼容性和支持


    - 兼容性:DT1140-04LP可与多种高速接口标准兼容,便于集成到现有系统中。
    - 支持:Diodes Incorporated提供了详尽的技术文档和支持服务,帮助用户解决在安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何处理产品过热问题?
    - A: 确保电路设计符合热设计要求,合理布局散热片或使用大尺寸PCB散热孔,以降低器件温度。
    - Q: 高速端口如何进行有效的ESD保护?
    - A: 在高速端口附近安装DT1140-04LP,确保所有端口均受到有效的保护。

    7. 总结和推荐


    综上所述,DT1140-04LP是一款非常优秀的4通道低电容TVS二极管阵列。它具有出色的ESD保护能力和较低的电容值,非常适合需要高性能保护的高速端口。结合其高可靠性、绿色环保及丰富的技术支持,强烈推荐在高速端口保护中使用DT1140-04LP。

DT1140-04LP-7参数

参数
峰值脉冲功率 60W
极性 单向
工作电压 5.5V
箝位电压 10V
击穿电压 6V
峰值脉冲电流 6A
长*宽*高 2.5mm(长度)*550μm(高度)
通用封装 UFDFN-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DT1140-04LP-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DT1140-04LP-7数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES DT1140-04LP-7 DT1140-04LP-7数据手册

DT1140-04LP-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3375
库存: 18000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1012.5
