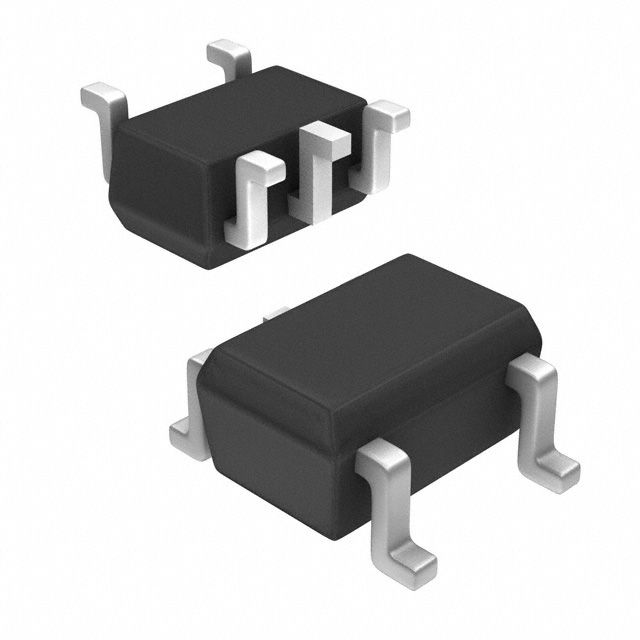

D1213A-02S-7

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 3.3V 1A 10V 6V SC-70-5,SOT-353,TSSOP-5 贴片安装 2.15mm(长度)*1mm(高度)
供应商型号: 30C-D1213A-02S-7 SOT353
供应商: 云汉优选
标准整包数: 1
DIODES TVS二极管/ESD抑制器 D1213A-02S-7

D1213A-02S-7概述

    D1213A-02S 技术手册概述

    一、产品简介


    D1213A-02S 是一款双通道低电容瞬态电压抑制二极管阵列(TVS Diode Array),专为高速端口如USB 2.0、IEEE1394、Serial ATA、DVI、HDMI和PCI提供静电放电保护。其主要功能是确保这些高速端口的数据传输和信号完整性,在极端环境中仍能保持稳定运行。该产品符合RoHS标准,不含卤素和锑,是一款“绿色”环保产品,广泛应用于消费电子、通信设备等领域。

    二、技术参数


    - 额定工作电压 (VP - VN):6.0 V
    - 直流电压(任一通道输入):- (VN – 0.5) 到 (VP + 0.5) V
    - 峰值脉冲电流 (IPP):5 A (8/20μs)
    - 静电放电 (ESD) 保护
    - 接触放电:±8 kV
    - 空气放电:±15 kV
    - 热特性
    - 功率耗散 (PD):400 mW
    - 结到环境热阻 (RθJA):310 °C/W
    - 工作及存储温度范围 (TJ, TSTG):-65 至 +150 °C
    - 电气特性
    - 操作供电电压 (VP):3.3 至 5.5 V
    - 操作供电电流 (IP):0 至 8.0 μA ((VP – VN) = 3.3V)
    - 通道泄漏电流 (IR):±0.1 至 ±1.0 μA (VP = 5V, VN = 0V)
    - 反向击穿电压 (VBR):6.0 V (IR = 1mA)
    - 钳位电压(正向瞬变) (VCL1):10.0 V (IPP = 1A, tp = 8/20μs)
    - 钳位电压(负向瞬变) (VCL2):-1.7 V (IPP = -1A, tp = 8/20μs)
    - 正向电压(顶层二极管) (VFD1):0.60 至 0.95 V (IF = 8mA, CH1 to VP or CH2 to VP)
    - 正向电压(底层二极管) (VFD2):0.60 至 0.95 V (IF = 8mA, VN to CH1 or VN to CH2)
    - 动态电阻 (RDYN):0.9 Ω (IPP = 1A, tp = 8/20μs)
    - 通道输入电容 (CT):0.85 至 1.2 pF (VIN = 1.65V, VP = 3.3V, VN = 0V, f = 1MHz)

    三、产品特点和优势


    - 卓越的ESD保护能力:具备高达±15kV空气放电和±8kV接触放电的防护能力,确保端口在遭受意外静电冲击时仍能正常工作。
    - 低电容特性:典型值为0.85pF,适合于高数据速率应用,最大限度减少信号失真。
    - 高可靠性:已通过AEC-Q101标准认证,适用于高可靠性要求的应用场合。
    - 环保设计:完全无铅且符合RoHS规范,不含卤素和锑,是一种“绿色”环保产品。

    四、应用案例和使用建议


    D1213A-02S 常用于高速接口,例如USB 2.0、IEEE1394、Serial ATA、DVI、HDMI和PCI。具体应用包括笔记本电脑、台式机、服务器以及各种消费电子产品中,确保它们在复杂电磁环境下也能稳定运行。
    使用建议:
    - 在进行电路设计时,需考虑该产品的工作电压和电流限制,以确保满足实际应用的需求。
    - 应用时应遵循正确的安装指南,尤其是推荐的引脚布局,确保二极管阵列能发挥最佳性能。
    - 注意产品的工作温度范围和散热设计,避免过热导致性能下降。

    五、兼容性和支持


    D1213A-02S 具备较高的兼容性,能够与其他同类电子元件或设备协同工作。同时,Diodes Incorporated提供了详尽的技术文档和支持,包括应用指南和常见问题解答,帮助用户更好地理解和使用该产品。

    六、常见问题与解决方案


    1. 问:产品是否符合RoHS标准?
    - 答: 是。D1213A-02S完全无铅,符合RoHS规范。
    2. 问:在高温下运行是否有影响?
    - 答: 请参考热阻参数(RθJA),在适当的设计条件下可以确保稳定运行。如果超过最大工作温度,建议采用外部散热措施。
    3. 问:产品是否需要特殊的安装方法?
    - 答: 需要遵循推荐的焊盘布局和安装指南。可以在Diodes Incorporated的官网上下载相关文档。

    七、总结和推荐


    D1213A-02S 是一款性能出色、适用范围广泛的瞬态电压抑制二极管阵列,特别适合高速数据传输应用。它具备卓越的ESD保护能力、低电容特性以及环保设计,能够满足大多数现代电子设备的严格要求。我们强烈推荐此产品,无论是从技术角度还是实际应用效果来看,都是一个非常可靠的选择。

D1213A-02S-7参数

参数
箝位电压 10V
击穿电压 6V
峰值脉冲电流 1A
峰值脉冲功率 -
极性 -
工作电压 3.3V
长*宽*高 2.15mm(长度)*1mm(高度)
通用封装 SC-70-5,SOT-353,TSSOP-5
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

D1213A-02S-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
