P4SMAJ16ADF-13

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 16V 单向 400W 15.3A 26V 17.8V 贴片安装
供应商型号: 30C-P4SMAJ16ADF-13 DFLAT
供应商: 云汉优选
标准整包数: 1

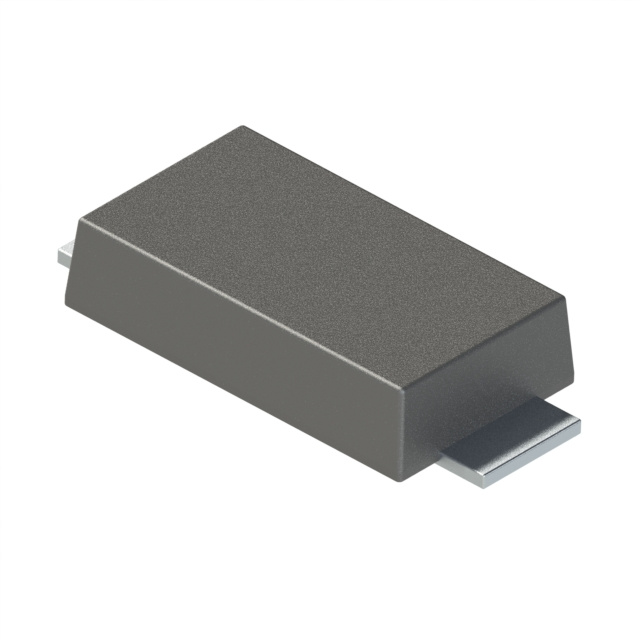

DIODES TVS二极管/ESD抑制器 P4SMAJ16ADF-13

P4SMAJ16ADF-13概述

    # P4SMAJ5.0ADF – P4SMAJ85ADF 技术手册解析

    产品简介


    P4SMAJ5.0ADF – P4SMAJ85ADF 是一款400W表面贴装瞬态电压抑制器(TVS),广泛应用于各种电路保护场合。这款TVS二极管具备低导通电压、高可靠性和优异的钳位能力,能够有效地保护敏感电子设备免受静电放电(ESD)和其他瞬态电压的影响。

    技术参数


    | 特性 | 符号 | 最大值 | 单位 |

    | 峰值脉冲功率耗散(非重复电流脉冲,高于TA = +25°C 时按比例降额) | PPK | 400 | W |
    | 峰值正向浪涌电流,单个半正弦波叠加在额定负载上(注意5和6) | IFSM | 40 | A |
    | 稳态功率耗散 @ TL = +75°C | PM(AV) | 1.0 | W |
    | 瞬态正向电压 @ IPP = 35A(注意5和6) | VF | 3.5 | V |
    热特性
    | 特性 | 符号 | 最大值 | 单位 |

    | 典型热阻,结到终端(注意7) | RθJT | 37 | °C/W |
    | 典型热阻,结到终端(注意8) | RθJT | 39 | °C/W |
    | 典型热阻,结到环境(注意7) | RθJA | 114 | °C/W |
    | 典型热阻,结到环境(注意8) | RθJA | 88 | °C/W |
    电气特性
    | 参数 | 最小值 | 最大值 | 测试电流 | 反向泄漏电流 | 钳位电压 | 峰值脉冲电流 |

    | 反向断开电压 10mA |
    | 击穿电压 | 6.40 | 7.25 400uA
    | 最大反向泄漏电流 |
    | 最大钳位电压 9.2 | 43.5 |
    | 最大峰值脉冲电流 43.5 |

    产品特点和优势


    1. 低功耗和高可靠性:适用于需要高效能和高可靠性的应用场合。
    2. 优秀的钳位能力:能够有效保护设备免受瞬态电压的损坏。
    3. 环境保护:符合欧盟RoHS标准,无卤素和无锑化合物,属于“绿色”设备。
    4. 高ESD防护能力:满足IEC 61000-4-2标准的ESD防护要求。

    应用案例和使用建议


    该器件广泛应用于通信、计算机、消费电子等领域,特别是在需要高可靠性和快速响应的保护场合。例如,在电源线、数据线等接口处进行保护,防止过压损坏设备。
    使用建议:
    - 在使用过程中确保电路板上的铜箔尺寸符合要求,以达到最佳的热耗散效果。
    - 安装时需注意焊接温度和时间,避免过高的焊接温度导致器件损坏。

    兼容性和支持

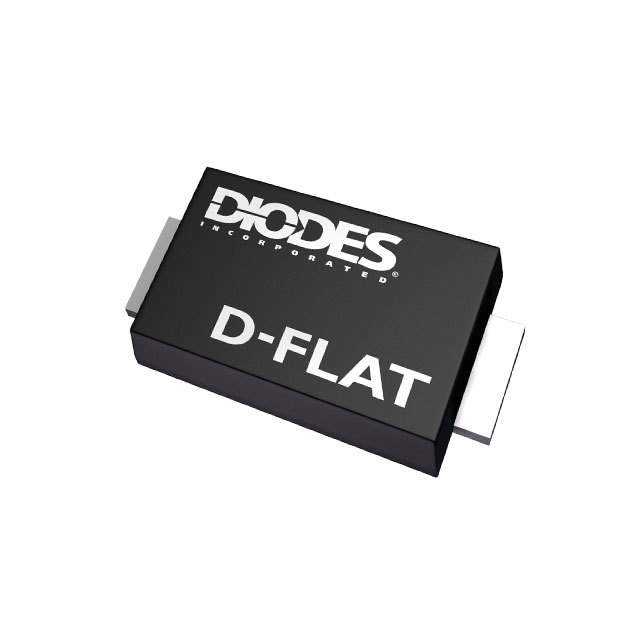

    该产品采用D-FLAT封装形式,具有10,000个器件/卷带包装,易于自动化生产。同时,提供全面的技术支持和售后服务,包括详细的用户手册和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度范围限制 | 使用环境温度不超过规定的最大值,确保热设计合理。 |
    | 反向泄露电流过大 | 检查是否有接触不良或者过高的电压导致的反向泄露电流过大。 |
    | 功率耗散不足 | 确保安装和使用环境能够充分散热,如增加散热片或改进PCB设计。 |

    总结和推荐


    P4SMAJ5.0ADF – P4SMAJ85ADF TVS二极管以其优异的电气特性和出色的可靠性成为多种应用场合的理想选择。其环保特性和广泛的兼容性使其在市场上具有较强的竞争力。强烈推荐在需要高效保护和高可靠性的应用中使用此产品。

P4SMAJ16ADF-13参数

参数
工作电压 16V
箝位电压 26V
击穿电压 17.8V
峰值脉冲电流 15.3A
峰值脉冲功率 400W
极性 单向
2-SMD,Flat Leads
2-SMD,Flat Leads
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4SMAJ16ADF-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

P4SMAJ16ADF-13数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES P4SMAJ16ADF-13 P4SMAJ16ADF-13数据手册

P4SMAJ16ADF-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.759
100+ ¥ 0.5236
500+ ¥ 0.4763
2500+ ¥ 0.4411
5000+ ¥ 0.4114
10000+ ¥ 0.385
库存: 9269
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.75
