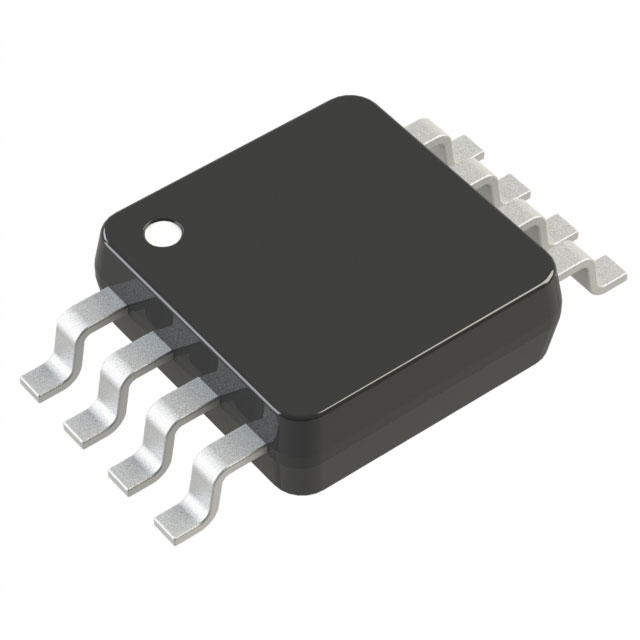

DT6250-06MR-13

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 5V 4A 10V 6V LSSOP-8,MSOP-8 贴片安装 3mm*3mm*860μm
供应商型号: 30C-DT6250-06MR-13 MSOP-8
供应商: 云汉优选
标准整包数: 1
DIODES TVS二极管/ESD抑制器 DT6250-06MR-13

DT6250-06MR-13概述

    DT6250-06MR 6通道低电容瞬态抑制二极管阵列

    产品简介


    DT6250-06MR是一款由Diodes Incorporated生产的6通道低电容瞬态抑制二极管阵列(TVS Diode Array)。这种设备主要用于保护USB 3.0和高速端口,以及各种电子产品的输入输出端口。该产品通过了欧盟RoHS和无卤素认证,具备优异的环境适应性和可靠性。

    技术参数


    DT6250-06MR的主要技术参数如下:
    | 特征 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | 峰值脉冲电流 (IEC 61000-4-5) | IPP | - | 4 | - | A | I/O到VSS, 8/20µs |
    | 接触放电 ESD保护 (IEC 61000-4-2) | VESDI/O | - | ±8 | - | kV | I/O到VSS |
    | 正向电压 (IF=15mA) | VF | - | 0.8 | 1.2 | V | VSS到VCC |
    | 反向漏电流 (VCC=5V) | IRVCC | - | - | 2.5 | µA | VCC到VSS |
    | 通道漏电流 (VCC=5V) | IRIO | - | - | 1.0 | µA | VCC到VSS |
    | 工作温度范围 | TOP | -40 | - | +85 | °C
    | 存储温度范围 | TSTG | -55 | - | +150 | °C

    产品特点和优势


    DT6250-06MR的优势在于其高性能的静电放电保护能力。它能够承受高达±8kV的接触放电和4A(8/20µs)的雷击电流。此外,其每通道的输入电容仅为0.32pF,这使得它适用于高频信号传输,如USB 3.0端口。该产品的无铅设计和完全符合RoHS标准,使其成为绿色环保的选择。

    应用案例和使用建议


    DT6250-06MR适用于需要高可靠性和高性能保护的应用场景。例如,在计算机主板上用于USB 3.0接口,以防止静电放电和其他瞬态事件引起的损坏。在实际应用中,为了达到最佳效果,建议确保所有连接的电路板接地良好,并使用适当的封装和布局。

    兼容性和支持


    该产品采用MSOP-8封装,具有兼容性好和易于集成的优点。Diodes Incorporated提供了详细的技术支持文档和在线资源,包括建议的PCB布局和详细的封装尺寸图,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    在实际使用过程中,可能会遇到以下几个常见问题:
    1. 问题:产品无法正常工作
    - 解决方案: 检查电路板上的电源电压和接地是否正确连接。如果电源电压不正确,可以尝试调整电源电压。

    2. 问题:静电放电保护失效
    - 解决方案: 确保所有连接的设备都正确接地,并避免在操作过程中产生过多的静电。如果问题仍然存在,检查产品是否受到物理损坏。

    总结和推荐


    DT6250-06MR是一款高性能的6通道低电容瞬态抑制二极管阵列,具有出色的ESD保护能力和环保特性。它的应用广泛,适合在多种电子产品中使用。鉴于其卓越的性能和广泛的适用性,强烈推荐给那些需要高性能瞬态抑制保护的产品开发者和工程师。

DT6250-06MR-13参数

参数
峰值脉冲功率 -
极性 -
工作电压 5V
箝位电压 10V
击穿电压 6V
峰值脉冲电流 4A
长*宽*高 3mm*3mm*860μm
通用封装 LSSOP-8,MSOP-8
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

DT6250-06MR-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DT6250-06MR-13数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES DT6250-06MR-13 DT6250-06MR-13数据手册

DT6250-06MR-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.298
100+ ¥ 0.9955
1250+ ¥ 0.8437
2500+ ¥ 0.715
库存: 4395
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 1.29
