首页  >  产品百科  >  DESD3V3E1BL-7B

DESD3V3E1BL-7B

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: DiodesZetex 双向TVS二极管, 最大钳位电压 7V, 贴片安装, X1DFN1006封装, 最小击穿电压 3.8V
供应商型号: 30C-DESD3V3E1BL-7B X1-DFN1006-2
供应商: 国内现货
标准整包数: 1

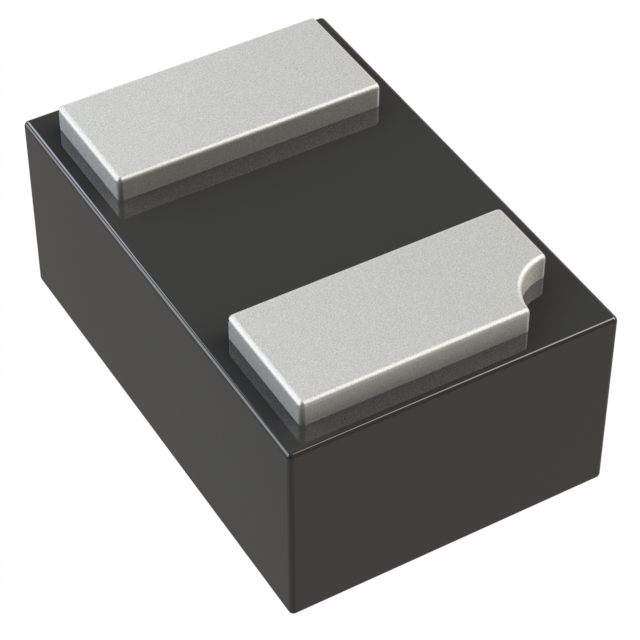

DIODES TVS二极管/ESD抑制器 DESD3V3E1BL-7B

DESD3V3E1BL-7B概述

    DESD3V3E1BL 低电容双向TVS二极管

    产品简介


    DESD3V3E1BL 是一款低电容双向瞬态电压抑制(TVS)二极管,专为紧凑型便携式电子产品设计。该二极管具有超小的封装尺寸和PCB占用面积(最大为1.08mm × 0.68mm),可有效节省空间并提供卓越的静电放电(ESD)保护。DESD3V3E1BL 主要应用于手机、便携式电子产品、通信系统、计算机及其外设等领域。

    技术参数


    - 峰值脉冲功率耗散: PPP = 35W(8/20μs)
    - 峰值脉冲电流: IPP = 5A(8/20μs)
    - ESD保护(接触放电): VESDCONTACT = ±25kV
    - ESD保护(空气放电): VESDAIR = ±25kV
    - 工作温度范围: TJ, TSTG = -65°C 至 +150°C
    - 热阻抗: RϴJA = 500°C/W
    - 反向耐压: VRWM = 3.3V
    - 通道泄漏电流: IRM = 10 ~ 100nA(VRWM = 3.3V)
    - 钳位电压(正向瞬态): VCL = 4.5 ~ 5.4V(IPP = 1A, tP = 8/20μs)
    - 钳位电压(正向瞬态): VCL = 5.8 ~ 7.0V(IPP = 5A, tP = 8/20μs)
    - 击穿电压: VBR = 3.8 ~ 6.5V(IR = 1mA)
    - 差分电阻: RDIF = 0.3Ω(IR = 1A)
    - 通道输入电容: CT = 13pF(VR = 0V, f = 1MHz)

    产品特点和优势


    - 低封装高度和小PCB面积: 适合空间受限的应用场景,如紧凑型便携式设备。
    - 卓越的ESD保护能力: 符合IEC61000-4-2标准,具备±25kV的接触和空气放电保护能力。
    - 完全无铅和RoHS合规: 满足欧盟的环保要求,确保产品符合可持续发展标准。
    - 绿色产品: 不含卤素和锑,符合“绿色”标准。

    应用案例和使用建议


    DESD3V3E1BL 广泛应用于智能手机和通信设备中,以保护电路免受静电干扰。例如,在手机充电端口附近安装此类TVS二极管,可以显著提高设备的ESD防护水平。建议在设计PCB时,严格按照厂商提供的焊盘布局指南进行设计,以保证最佳的性能和可靠性。

    兼容性和支持


    该产品具有标准化的DFN1006-2封装,适用于多种焊接工艺。Diodes Incorporated提供了详细的技术文档和建议的焊盘布局,以帮助客户正确使用该产品。此外,厂商还提供全面的支持服务,确保客户能够顺利集成该产品到其设计方案中。

    常见问题与解决方案


    - Q: 如何选择合适的ESD保护组件?
    A: 在选择ESD保护组件时,需要考虑被保护电路的电容负载和所需的ESD防护等级。DESD3V3E1BL 提供了较高的钳位电压和低输入电容,非常适合需要低电容保护的应用。

    - Q: 如何验证TVS二极管的性能?
    A: 可以通过使用示波器测量TVS二极管在受到脉冲冲击时的钳位电压来验证其性能。确保测量条件符合厂商提供的测试条件。

    总结和推荐


    总体而言,DESD3V3E1BL是一款非常出色的低电容双向TVS二极管,特别适合用于需要高ESD防护且空间受限的应用场合。其小巧的封装和卓越的性能使其在市场上具有很强的竞争力。对于需要紧凑设计和高水平ESD防护的应用,强烈推荐使用此产品。

DESD3V3E1BL-7B参数

参数
极性 双向
工作电压 3.3V
箝位电压 7V
击穿电压 3.8V
峰值脉冲电流 5A
峰值脉冲功率 35W
0402(1006 公制)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DESD3V3E1BL-7B厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DESD3V3E1BL-7B数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES DESD3V3E1BL-7B DESD3V3E1BL-7B数据手册

DESD3V3E1BL-7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3113
500+ ¥ 0.2068
5000+ ¥ 0.1804
10000+ ¥ 0.1606
库存: 8387
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.31
直接购买
加入购物车
