P4SMAJ26ADF-13

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 26V 单向 400W 9.5A 42.1V 28.9V 贴片安装
供应商型号: 30C-P4SMAJ26ADF-13 DFLAT
供应商: 云汉优选
标准整包数: 1

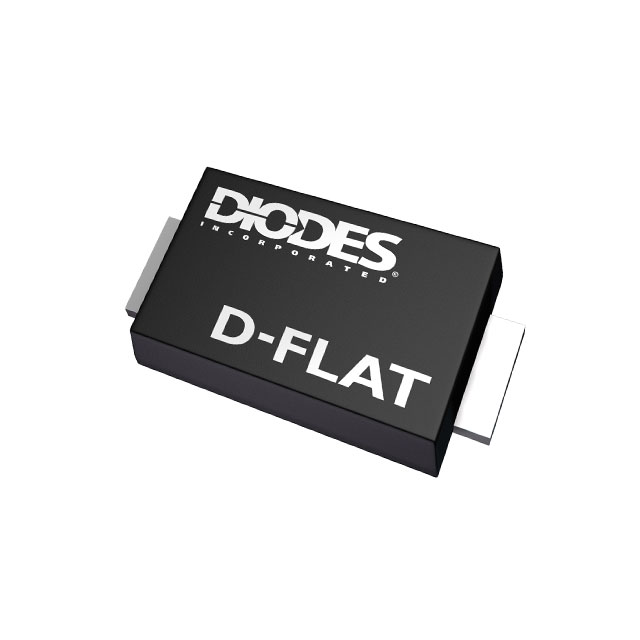

DIODES TVS二极管/ESD抑制器 P4SMAJ26ADF-13

P4SMAJ26ADF-13概述

    P4SMAJ5.0ADF – P4SMAJ85ADF:瞬态电压抑制器

    产品简介


    P4SMAJ5.0ADF – P4SMAJ85ADF是一款面向表面贴装设计的400W瞬态电压抑制器(TVS),适用于各种需要过电压保护的应用。这类电子元器件主要用于保护敏感电路免受静电放电(ESD)、雷击等瞬态电压冲击的影响。典型应用领域包括消费电子、工业控制、通信设备及汽车电子等。

    技术参数


    该TVS器件的技术参数如下表所示:
    | 特性 | 符号 | 最大值 | 单位 |

    | 峰值脉冲功率耗散(非重复电流脉冲) | PPK | 400 | W |
    | 峰值正向浪涌电流(单半正弦波) | IFSM | 40 | A |
    | 静态功率耗散(@TL=+75°C) | PM(AV) | 1.0 | W |
    | 瞬态正向电压(@IPP=35A) | VF | 3.5 | V |
    此外,这些TVS器件还具有以下特性:
    - 采用低轮廓D-FLAT封装,以优化板级空间。
    - 玻璃钝化晶圆结构,提高可靠性。
    - IEC 61000-4-2 (ESD) 认证:空气±30kV,接触±30kV。
    - 无铅镀层,符合RoHS标准。
    - 无卤素和锑,符合环保标准。
    - 典型热阻(结至端子)RθJT为37°C/W。
    - 操作和存储温度范围为-55°C到+150°C。

    产品特点和优势


    这款TVS器件的独特之处在于其出色的箝位能力,可以有效保护电路免受高达400W的瞬态电压冲击。其玻璃钝化晶圆结构增加了耐久性和稳定性,而高击穿电压确保了更高的安全系数。此外,其紧凑的D-FLAT封装便于布局设计,且符合环保要求,适用于广泛的工业应用。

    应用案例和使用建议


    P4SMAJ5.0ADF – P4SMAJ85ADF广泛应用于各类需要瞬态电压防护的场合。例如,在汽车电子系统中,它可以用于保护控制器免受汽车点火系统的瞬态电压影响。在通信设备中,它可以保护电源模块免受雷击引起的瞬态电压冲击。在消费电子产品中,它可以保护主板上的关键IC免受静电放电的影响。
    为了充分发挥其性能,建议在设计电路时仔细考虑PCB布局和散热措施。确保TVS器件与被保护电路之间有足够的走线距离,避免干扰信号通过。同时,合理安排散热路径,确保器件在高温环境下仍能正常工作。

    兼容性和支持


    P4SMAJ5.0ADF – P4SMAJ85ADF兼容大多数标准表面贴装工艺,支持10,000/Tape & Reel包装。制造商提供了详细的技术文档和支持服务,包括电气特性和机械数据,以便于客户进行设计和集成。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个用户可能会遇到的问题及其解决办法:
    1. 问题:器件无法达到额定的瞬态电压保护性能
    - 解决办法: 检查电路设计是否正确,确保所有连接和走线都符合规范。如果需要,增加额外的散热片以帮助散热。
    2. 问题:瞬态响应速度慢
    - 解决办法: 重新检查PCB布局,确保信号走线尽可能短且直接。如果问题依旧,可能需要考虑更换更高性能的TVS器件。
    3. 问题:安装过程中出现焊锡缺陷
    - 解决办法: 仔细按照制造商的焊接指南操作,确保焊接温度和时间均在规定范围内。

    总结和推荐


    综上所述,P4SMAJ5.0ADF – P4SMAJ85ADF是同类产品中的佼佼者,具有出色的瞬态电压防护能力和环保特性。它在众多应用中表现出色,尤其适合对瞬态电压防护要求较高的场合。如果您正在寻找一款高性能、可靠的瞬态电压抑制器,这款产品值得推荐。

P4SMAJ26ADF-13参数

参数
工作电压 26V
箝位电压 42.1V
击穿电压 28.9V
峰值脉冲电流 9.5A
峰值脉冲功率 400W
极性 单向
2-SMD,Flat Leads
2-SMD,Flat Leads
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4SMAJ26ADF-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

P4SMAJ26ADF-13数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES P4SMAJ26ADF-13 P4SMAJ26ADF-13数据手册

P4SMAJ26ADF-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8894
100+ ¥ 0.6123
500+ ¥ 0.5584
2500+ ¥ 0.5164
5000+ ¥ 0.4819
10000+ ¥ 0.4506
60000+ ¥ 0.4484
540000+ ¥ 0.4431
库存: 9850
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.88
