首页  >  产品百科  >  DFLT40AQ-7

DFLT40AQ-7

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 单向 225W 3.49A 64.5V 44.4V PDI-123 贴片安装
供应商型号: 30C-DFLT40AQ-7 PDI123
供应商: 国内现货
标准整包数: 1

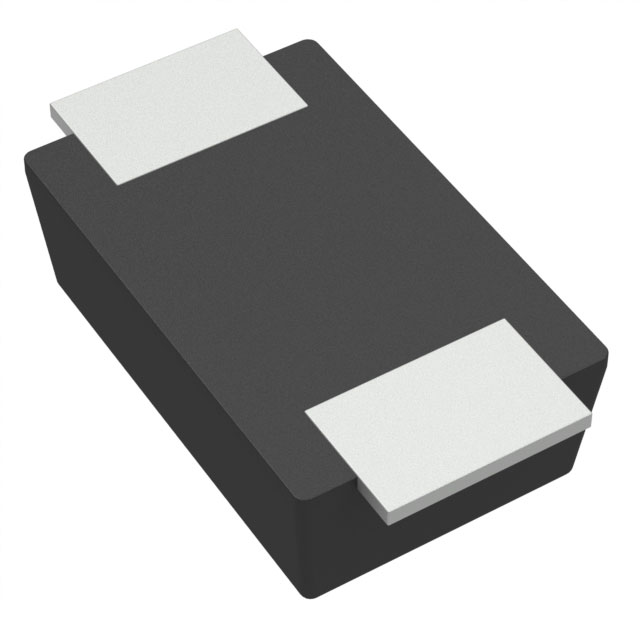

DIODES TVS二极管/ESD抑制器 DFLT40AQ-7

DFLT40AQ-7概述

    DFLT5V0AQ – DFLT40AQ:225W瞬态电压抑制器技术手册

    1. 产品简介


    DFLT5V0AQ – DFLT40AQ 是一款表面贴装式瞬态电压抑制器(Transient Voltage Suppressor,TVS),由 Diodes Incorporated 生产。这些TVS二极管专为汽车应用设计,提供从5V到40V的反向击穿电压选择,具备卓越的钳位能力,适用于要求高可靠性和低功耗的应用场景。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 峰值脉冲功率耗散:225W(10µs x 1000µs脉冲波形)
    - 最大反向电流:50A(8.3ms单半正弦波)
    - 瞬时正向电压:3.5V(IPP = 12A)
    - 热阻抗:
    - 结至环境温度:RθJA = 120°C/W
    - 结至焊接点:RθJS = 6°C/W
    - 工作温度范围:TJ, TSTG = -65°C 至 +150°C
    | 反向耐压 (V) | 最小击穿电压 (V) | 最大击穿电压 (V) | 测试电流 (mA) | 最大漏电流 (µA) | 最大钳位电压 (V) | 峰值脉冲电流 (A) |

    | 5.0 | 6.40 | 7.0 | 10 | 400 | 9.2 | 24.5 |
    | 16 | 17.8 | 19.7 | 1.0 | 1.0 | 26.0 | 8.65 |
    | 18 | 20.0 | 22.1 | 1.0 | 1.0 | 29.2 | 7.71 |
    | 20 | 22.2 | 24.5 | 1.0 | 1.0 | 32.4 | 6.94 |
    | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 卓越的钳位能力:确保在高瞬态电压情况下能够有效地保护电路。
    - 环保设计:符合欧盟RoHS指令,并且不含卤素和锑,是绿色产品。
    - 符合行业标准:通过AEC-Q101认证,满足PPAP能力,且制造工厂具有IATF 16949认证。

    4. 应用案例和使用建议


    - 汽车应用:适用于需要严格控制变化的汽车系统。
    - 通信设备:保护敏感的通信组件免受瞬态电压冲击。
    - 工业设备:用于需要高度可靠性的工业自动化设备。
    使用建议:在高温环境下使用时,需注意散热设计以保证设备的稳定运行。

    5. 兼容性和支持


    DFLT5V0AQ – DFLT40AQ 与大多数常见的汽车电子系统和其他需要高可靠性电路兼容。Diodes Incorporated 提供全面的技术支持和售后服务,包括但不限于:
    - 确保产品质量和可靠性。
    - 为客户解答技术问题和提供应用指导。

    6. 常见问题与解决方案


    - 问题1:产品在高温环境下如何进行散热?
    - 解决方案:确保使用合适的散热片或热管,同时采用有效的布局和走线方式。

    - 问题2:如何判断是否达到最大额定电流?
    - 解决方案:参考产品手册中的电流测试结果,确保不超过规定的最大额定电流。

    7. 总结和推荐


    DFLT5V0AQ – DFLT40AQ 在各种应用中展现出卓越的性能,尤其是在高可靠性需求的场合。它的环保特性、AEC-Q101认证和优秀的热管理能力使其成为市场上极具竞争力的产品。因此,我们强烈推荐在需要高性能瞬态电压保护的应用中选用这款产品。

DFLT40AQ-7参数

参数
峰值脉冲功率 225W
极性 单向
工作电压 -
箝位电压 64.5V
击穿电压 44.4V
峰值脉冲电流 3.49A
POWERDI®123
通用封装 PDI-123
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DFLT40AQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DFLT40AQ-7数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES DFLT40AQ-7 DFLT40AQ-7数据手册

DFLT40AQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0329
200+ ¥ 0.7117
1500+ ¥ 0.6479
3000+ ¥ 0.605
库存: 240
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.03
直接购买
加入购物车
