D5V0H1U2LP-7B

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 5.5V 单向 420W 30A 14V 6.2V 0402 贴片安装 1mm(长度)*470μm(高度)
供应商型号: UNP-D5V0H1U2LP-7B
供应商: 海外现货
标准整包数: 1

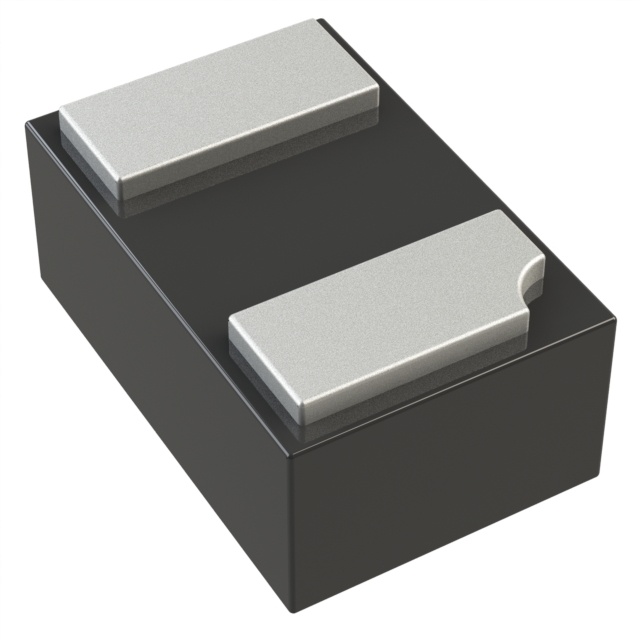

DIODES TVS二极管/ESD抑制器 D5V0H1U2LP-7B

D5V0H1U2LP-7B概述


    产品简介


    D5V0H1U2LP是一款单向瞬态电压抑制器(TVS),旨在保护敏感电子设备免受静电放电(ESD)的影响。它特别适用于便携式电子产品,如手机、数码相机和MP3播放器等应用中。这款TVS具备紧凑的外形尺寸和高ESD抗浪涌能力,使得它在便携式设备设计中表现出色。

    技术参数


    - 最小击穿电压 (VBR):6.2V
    - 最大峰值脉冲电流 (IPP):30A
    - 典型输入电容 (CT):190pF
    - 热阻 (RθJA):500°C/W
    - 工作温度范围 (TJ, TSTG):-65°C 至 +150°C
    - 逆向工作电压 (VRWM):≤ 5.5V
    - 逆向击穿电压 (VBR):6.2V - 7.4V
    - 逆向钳位电压 (VCL):≤ 9.0V @ IPP = 5A
    - 逆向钳位电压 (VCL):≤ 14.0V @ IPP = 30A
    - 逆向电流 (IR):≤ 1.0μA @ VR = VRWM = 5.0V
    - 电容器件 (CT):190pF @ VR = 0V, f = 1MHz

    产品特点和优势


    D5V0H1U2LP具备多项独特功能和优势,包括:
    - 小型化设计:0.53mm的最大高度和1.08mm0.68mm的最大PCB封装面积,非常适合紧凑型便携电子设备。
    - 高性能ESD保护:根据IEC 61000-4-2标准,可提供±30kV的空气和接触放电保护。
    - 低输入电容:190pF的典型输入电容,有助于保持信号完整性。
    - 环保合规性:无铅且符合RoHS标准,不含卤素和锑,属于“绿色”设备。

    应用案例和使用建议


    D5V0H1U2LP广泛应用于各种便携式电子设备,例如:
    - 手机
    - 数码相机
    - MP3播放器
    建议在设计电路时考虑其工作环境的温度变化,特别是在高温环境下使用时需注意功耗控制。同时,在选择PCB布局时,应遵循Diodes Incorporated提供的建议垫布局以确保最佳性能。

    兼容性和支持


    D5V0H1U2LP的设计使其与多种便携式电子设备兼容,特别是在设计和应用过程中符合相关行业标准。此外,Diodes Incorporated还提供了详细的技术支持文档和在线资源,包括封装布局指南和常见问题解答,帮助用户更高效地集成此产品。

    常见问题与解决方案


    1. 问:在高温环境下使用时需要注意什么?
    - 答:在高温环境下使用时应注意降低功耗,防止过热。建议采用有效的散热措施,如加装散热片或者提高散热效率。
    2. 问:如何保证ESD防护效果?
    - 答:确保连接正确且符合IEC 61000-4-2标准的测试条件,定期检查设备的ESD防护能力。

    总结和推荐


    综上所述,D5V0H1U2LP凭借其高ESD保护能力和小巧的体积,非常适合用于便携式电子设备的保护。建议在设计便携式电子产品时优先考虑此产品,尤其是在需要高可靠性ESD保护的应用中。对于需要符合环保要求和高可靠性标准的项目,D5V0H1U2LP是一个非常不错的选择。

D5V0H1U2LP-7B参数

参数
峰值脉冲功率 420W
极性 单向
工作电压 5.5V
箝位电压 14V
击穿电压 6.2V
峰值脉冲电流 30A
长*宽*高 1mm(长度)*470μm(高度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

D5V0H1U2LP-7B厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

D5V0H1U2LP-7B数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES D5V0H1U2LP-7B D5V0H1U2LP-7B数据手册

D5V0H1U2LP-7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0286 ¥ 0.242
120000+ $ 0.0258 ¥ 0.218
库存: 120000
起订量: 414 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.24
