0221-2012

厂牌: DINKLE/台湾町洋
产品描述:
供应商型号:
供应商:
标准整包数: 0
DINKLE/台湾町洋 接线座- 接头/插头和插口 0221-2012

0221-2012概述


    产品简介

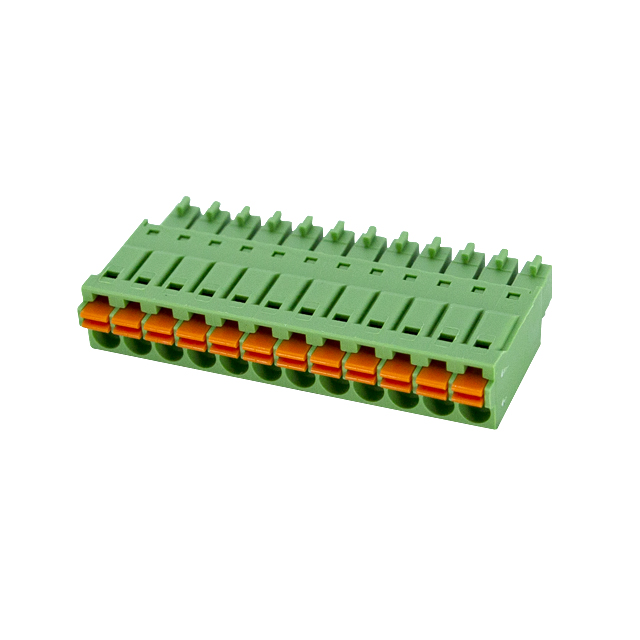

    本产品为一款插针式PCB连接器插头(PCB Connector – Plug),采用推入式设计。这类连接器广泛应用于各种电路板设计中,如自动化控制、工业设备和家用电器等。通过其高可靠性和易用性,确保了电路连接的稳定性。

    技术参数


    | 参数 | 描述 |

    | 跨距(Pitch) | 3.50 mm |
    | 额定电压 | 320 V |
    | 额定电流 | 8 A |
    | 最大操作温度 | 120 °C |
    | 最小操作温度 | -40 °C |
    | 防护等级 | 指形防护(YES) |
    | 绝缘材料 | PA |
    | 绝缘材料组 | I |
    | 阻燃等级 | 符合UL94 V0标准 |
    | 绝缘电阻 | ≥500 MΩ (DC 500V) |
    | 导体材料 | 铜合金 |
    | 导体表面镀层 | 锡镀层 |
    | 推线长度 | 10 mm |

    产品特点和优势


    本连接器插头具有多项优势:
    - 推入式设计:简化接线过程,提高工作效率。
    - 宽工作温度范围:适应不同恶劣环境。
    - 高绝缘强度:确保电路稳定。
    - 高可靠性:指形防护确保操作安全。
    - 兼容多种线径:适用多种电线,便于应用。

    应用案例和使用建议


    本连接器插头适用于需要可靠且高效接线的场合,例如家用电器、自动化控制系统等。使用建议如下:
    - 在安装时,务必按照制造商的指导进行,以避免损坏连接器。
    - 确保电线正确剥离并压入接线孔内,以获得最佳接触效果。
    - 在极端环境下使用时,需定期检查连接器状态,以确保长期稳定运行。

    兼容性和支持


    本连接器插头符合IEC、UL和CUL标准,并已获得VDE认证。适用于直径为0.2至1.5 mm²的单芯及多股线材,适用温度范围为-40°C至120°C。如果您有任何疑问或需要进一步的技术支持,请联系我们的客服团队。

    常见问题与解决方案


    1. Q: 连接器如何正确安装?
    A: 遵循制造商提供的安装指南,确保电线正确剥离并完全插入连接器孔内。
    2. Q: 连接器能否用于潮湿环境?
    A: 本连接器符合指形防护要求,适用于潮湿环境。但在极端潮湿条件下,建议进行额外防水处理。
    3. Q: 连接器是否支持多股导线?
    A: 是的,本连接器支持多股导线。请注意选择适当截面积的导线,以确保最佳电气连接。

    总结和推荐


    总体来说,这款PCB连接器插头是一款高性能、高可靠性的连接器。其广泛的适用性和高度的安全性使其成为许多电子项目中不可或缺的选择。我们强烈推荐使用此款连接器以确保电路连接的稳定性和安全性。

0221-2012参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0221-2012数据手册

厂牌 PDF简要描述 下载
DINKLE/台湾町洋 接线座- 接头/插头和插口 DINKLE/台湾町洋 0221-2012 0221-2012数据手册

0221-2012封装设计

查看详情并下载
Symbol
Footprint
3D Model
