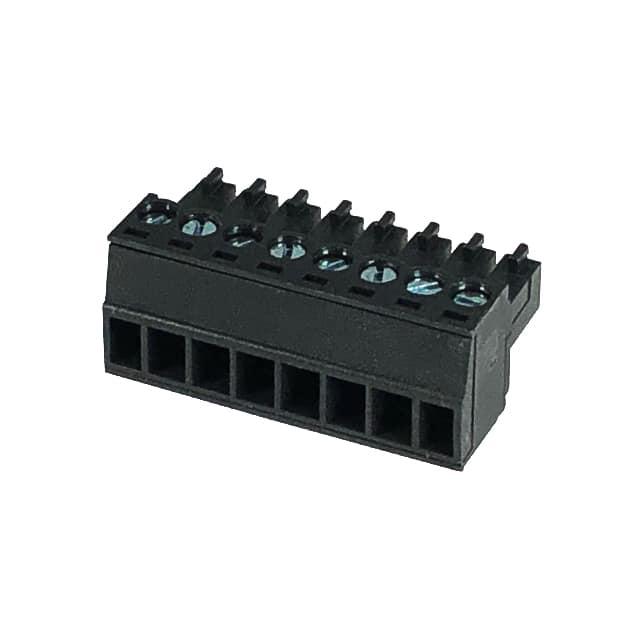

EC350V-08P-BK

厂牌: DINKLE/台湾町洋
产品描述:
供应商型号:
供应商:
标准整包数: 0
DINKLE/台湾町洋 接线座- 接头/插头和插口 EC350V-08P-BK

EC350V-08P-BK概述

    EC350V-XXP PCB Terminal Block 技术手册解析

    产品简介


    EC350V-XXP 是一款专为PCB连接而设计的终端块(Terminal Block),适用于各种电气设备和控制系统中。这类终端块采用螺钉连接方式,具有出色的可靠性和稳定性。它们的主要用途在于工业自动化、机械设备、通信设备等领域,能够实现电路的快速、安全连接。

    技术参数


    | 参数 | 规格 |

    | 跳距(Pitch) | 3.50 mm |
    | 额定电压(Rated Voltage) | 320 V |
    | 额定电流(Rated Current) | 14 A |
    | 螺丝规格(Screw Thread) | M2 |
    | 额定扭矩(Rated Torque) | 0.2 N·m |
    | 环境温度范围(Operating Temperature) | -40°C 至 120°C |
    | 灭火等级(Flame Retardant Rating) | UL94 V0 |
    | 绝缘材料(Insulation Material) | PA |
    | 导体材料(Conductor Material) | 铜合金(COPPER ALLOY) |
    | 最小压接导线截面(Solid Conductor Cross Section) | 0.2 mm² |
    | 最大压接导线截面(Solid Conductor Cross Section) | 1.5 mm² |

    产品特点和优势


    1. 高可靠性连接:采用螺钉连接方式,确保了稳定的电接触和良好的机械稳定性。
    2. 宽广的工作温度范围:能够在极端温度条件下正常工作,满足不同环境下的需求。
    3. 高防护等级:达到UL94 V0级别的防火标准,提供更高的安全性。
    4. 广泛的导线适用性:可适用多种导线规格,适用于不同类型的电路。

    应用案例和使用建议


    EC350V-XXP 主要应用于工业控制设备、自动化设备及各类电器装置。例如,在自动化生产线中,该连接器可用于电机控制系统的电源连接;在机械控制系统中,可用于传感器和执行器之间的信号传输。
    使用建议:
    1. 在安装时,确保所有螺丝都已紧固到位,以保证最佳的电接触效果。
    2. 根据需要选择合适的导线规格,并按照手册中的要求进行正确压接。
    3. 定期检查连接部位是否有松动或损坏的情况,及时维护更换。

    兼容性和支持


    该产品具备较好的兼容性,能与市面上常见的PCB连接器和相关设备配套使用。此外,厂商提供了详细的使用手册和技术支持服务,用户可以通过联系技术支持获取帮助。

    常见问题与解决方案


    1. 问题:连接处出现松动。
    解决方法:重新紧固螺丝,确保螺丝达到规定的扭矩值。
    2. 问题:连接部位发热严重。
    解决方法:检查导线是否压接不当或导线规格不匹配,必要时更换合适的导线并重新安装。
    3. 问题:绝缘材料损坏。
    解决方法:立即停止使用,联系供应商进行更换。

    总结和推荐


    EC350V-XXP是一款高性能的PCB连接终端块,以其可靠的连接性、广泛的工作温度范围及优良的防护性能脱颖而出。适用于各种工业应用场景。如果您正在寻找一款耐用且高效的连接解决方案,EC350V-XXP无疑是一个值得考虑的选择。

EC350V-08P-BK参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

EC350V-08P-BK数据手册

厂牌 PDF简要描述 下载
DINKLE/台湾町洋 接线座- 接头/插头和插口 DINKLE/台湾町洋 EC350V-08P-BK EC350V-08P-BK数据手册

EC350V-08P-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
