2EHDRC-09P

厂牌: DINKLE/台湾町洋

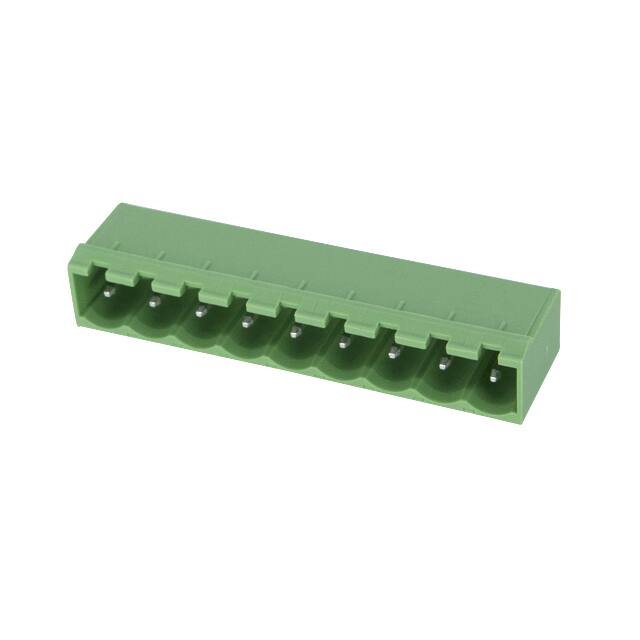

产品描述: Conn Shrouded Header HDR 9 POS 5.08mm Solder RA Thru-Hole
供应商型号:
供应商:
标准整包数: 0
DINKLE/台湾町洋 接线座- 接头/插头和插口 2EHDRC-09P

2EHDRC-09P概述


    产品简介


    2EHDRC-XXP 是一款高性能的PCB终端连接器,属于插座类型,特别适用于波峰焊接工艺。这类连接器主要用于印刷电路板(PCB)的设计与制造中,具有广泛的应用领域,例如工业自动化、通信设备、家用电器和汽车电子系统等。

    技术参数


    - 接插间距:5.08毫米
    - 额定电压:
    - IEC标准:630伏特
    - UL/CUL标准:300伏特(组别B), 300伏特(组别D)
    - 额定电流:
    - IEC标准:18安培
    - UL/CUL标准:15安培(组别B), 10安培(组别D)
    - 浪涌电压:
    - IEC标准:4千伏特(II/2, III/2, III/3)
    - 绝缘材料:PA(聚酰胺),符合UL94 V0阻燃等级
    - 操作温度范围:-40°C 至 120°C
    - 电镀:镀锡
    - 防护等级:提供手指保护
    - 其他:绝缘电阻≥500兆欧(在直流500伏下)

    产品特点和优势


    2EHDRC-XXP 连接器采用优质材料和严格的生产工艺,确保了高可靠性及卓越性能。其独特的设计可以承受高温环境下的正常使用,并且通过了多项国际安全认证,如UL、CUL和VDE认证,从而满足不同行业的需求。这些特点使得该产品在市场上具备显著的竞争优势。

    应用案例和使用建议


    应用案例
    2EHDRC-XXP 连接器被广泛应用于各类高要求的电路板连接中,如工业控制系统的信号传输、通讯设备的电源连接等。特别是在需要较高电压和电流承载能力的场合,它表现出色。
    使用建议
    - 在进行焊接前,请确保焊盘清洁无尘,以保证良好的焊接效果。
    - 鉴于其较高的工作温度范围,建议在极端环境下使用时采取适当的散热措施。
    - 定期检查连接器是否有磨损或损坏,以确保长期稳定运行。

    兼容性和支持


    2EHDRC-XXP 具备广泛的兼容性,可与其他标准尺寸的PCB组件无缝对接。制造商提供了全面的技术支持和售后服务,包括安装指导、故障排查等服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后接触不良 | 检查焊盘是否完全熔合,必要时重新焊接。 |
    | 绝缘性能下降 | 确保安装环境清洁干燥,避免污染物导致的绝缘降低。 |

    总结和推荐


    综上所述,2EHDRC-XXP 连接器凭借其出色的电气性能、高可靠性和宽泛的工作温度范围,在众多应用中表现优异。对于追求高质量和高可靠性的项目来说,这款连接器无疑是一个理想的选择。因此,我强烈推荐在您的电子设备中使用2EHDRC-XXP连接器。

2EHDRC-09P参数

参数
长*宽*高 52.4mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2EHDRC-09P数据手册

厂牌 PDF简要描述 下载
DINKLE/台湾町洋 接线座- 接头/插头和插口 DINKLE/台湾町洋 2EHDRC-09P 2EHDRC-09P数据手册

2EHDRC-09P封装设计

查看详情并下载
Symbol
Footprint
3D Model
