HMC1165LP5ETR

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 8dBm 5V -88 dBc/Hz 11.07GHz,11.62GHz 280mA 5.5V 11.62GHz LFCSP-32 贴片安装 5mm*5mm*1mm
供应商型号: Q-HMC1165LP5ETR
供应商: 期货订购
标准整包数: 500
ANALOG DEVICES RF调制器和解调器 HMC1165LP5ETR

HMC1165LP5ETR概述


    产品简介


    HMC1165是一款采用单片微波集成电路(MMIC)技术制造的电压控制振荡器(VCO),具有双输出频率范围。该产品能够提供从11.07 GHz到11.62 GHz的射频输出(RFOUT),同时也提供一半频率的输出(fOUT/2),范围从5.535 GHz到5.810 GHz。这款VCO具有多种应用,包括点对点和多点无线通信系统、测试设备、工业控制系统和非常小口径终端(VSAT)等。此外,它无需外部谐振器即可运行,这简化了设计并降低了成本。

    技术参数


    - 频率范围:
    - 输出频率 (fOUT): 11.07 GHz 到 11.62 GHz
    - 半输出频率 (fOUT/2): 5.535 GHz 到 5.810 GHz
    - 输出功率 (POUT):
    - RFOUT: 8 dBm (典型值)
    - RFOUT/2: 5 dBm (典型值)
    - 电源电流 (ICC):
    - 从5 V供电时,典型值为185 mA
    - 谐波抑制:
    - 第二谐波: 14 dBc
    - 第三谐波: 25 dBc
    - 调谐特性:
    - 调谐电压 (VTUNE): 2 V到13 V
    - 调谐灵敏度: 70到310 MHz/V
    - 相位噪声 (SSB):
    - 10 kHz偏移: -88 dBc/Hz 至 -82 dBc/Hz
    - 100 kHz偏移: -113 dBc/Hz 至 -109 dBc/Hz
    - 封装:
    - 32引脚LFCSP (5 mm x 5 mm),RoHS合规

    产品特点和优势


    独特功能和优势:
    - 输出频率范围广: 双频输出满足不同应用场景的需求。
    - 高输出功率: 典型值达到8 dBm,适用于需要高功率输出的应用场合。
    - 低相位噪声: 在100 kHz偏移处相位噪声低至-113 dBc/Hz,非常适合高精度测量和通讯系统。
    - 无需外部匹配组件: 集成设计简化了电路板布局。
    - 稳定工作温度范围: 在-40°C到+85°C范围内表现出色。

    应用案例和使用建议


    应用案例:
    HMC1165作为本地振荡器(LO)广泛应用于点对点无线通信系统和测试设备中。例如,在点对点微波无线电通信中,其稳定的频率输出有助于提高通信系统的整体性能和可靠性。
    使用建议:
    - 匹配阻抗: 确保信号线匹配50Ω的阻抗以减少反射。
    - 良好的接地设计: 直接连接芯片的接地引脚和背面接地垫片至地面平面,确保低噪声性能。
    - 散热设计: 建议使用足够的过孔连接顶层和底层的接地平面以提高散热效果。

    兼容性和支持


    兼容性:
    HMC1165可与标准的微波组件兼容,适合大多数点对点和多点无线通信系统的设计需求。对于测试设备而言,其高频输出使其成为雷达、测试和测量系统的理想选择。
    支持信息:
    Analog Devices 提供了详细的用户手册和技术支持文档,确保用户能够顺利使用此VCO。评估板(如图17所示)可用于测试和验证产品性能。

    常见问题与解决方案


    问题1: 如何正确连接VCC?
    解答: VCC应通过一个42pF的电容连接至电源,参考图5中的接口示意图进行连接。
    问题2: 如何调节输出频率?
    解答: 通过调节VTUNE电压(图6中的接口示意图),可以实现输出频率的调节。
    问题3: 如何降低功耗?
    解答: 保持VTUNE电压尽可能低,同时合理设计外围电路以减小漏电流(图6中所示)。

    总结和推荐


    HMC1165是一款性能卓越的微波振荡器,适用于多种高频无线通信和测试设备应用。其优秀的相位噪声、高输出功率以及简化的集成设计使其在市场上具有很高的竞争力。因此,强烈推荐用于需要高性能和稳定性的应用环境中。

HMC1165LP5ETR参数

参数
调制方式 -
最小工作频率 11.07GHz,11.62GHz
最大供电电流 280mA
最小工作供电电压 -
本底噪声 -88 dBc/Hz
测试频率 -
典型输出1dB压缩功率 -
典型工作供电电压 5V
最大工作供电电压 5.5V
最大工作频率 11.62GHz
LO频率 -
典型输出功率 8dBm
长*宽*高 5mm*5mm*1mm

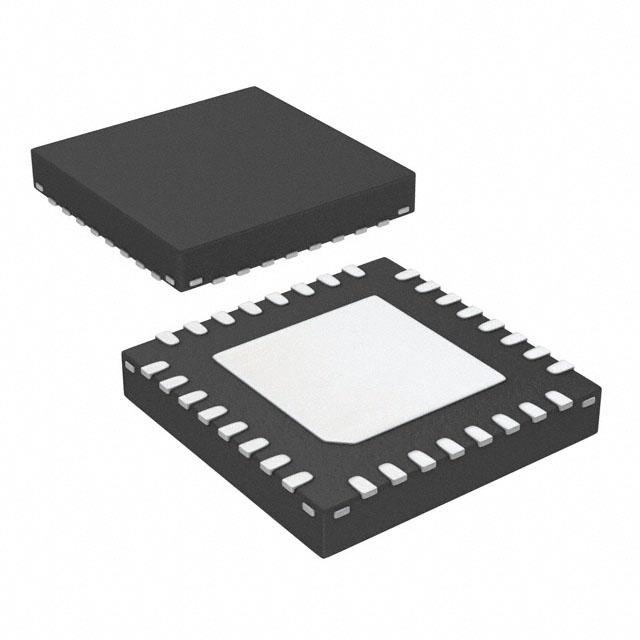

通用封装 LFCSP-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC1165LP5ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1165LP5ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES HMC1165LP5ETR HMC1165LP5ETR数据手册
