TMC260PA

产品分类:
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES  TMC260PA

TMC260PA概述

    TMC260/A & TMC261/A Stepper Motor Driver: Comprehensive Overview

    1. 产品简介


    TMC260 和 TMC261 是由 TRINAMIC Motion Control GmbH & Co. KG 生产的步进电机驱动器集成电路,适用于两相步进电机。这些驱动器集成了最高分辨率的微步进、无传感器机械负载测量、负载适应功率优化和低共振斩波操作等功能。它们通过标准的 SPI(串行外设接口)和 STEP/DIR 接口简化通信,具备高能效和小型化设计的特点,适合各种广泛应用。

    2. 技术参数


    - 驱动能力: 最大 2A 电机电流
    - 最高电压: TMC261 最高 60V DC(TMC260 最高 40V DC)
    - 最高分辨率: 每个全步 256 微步

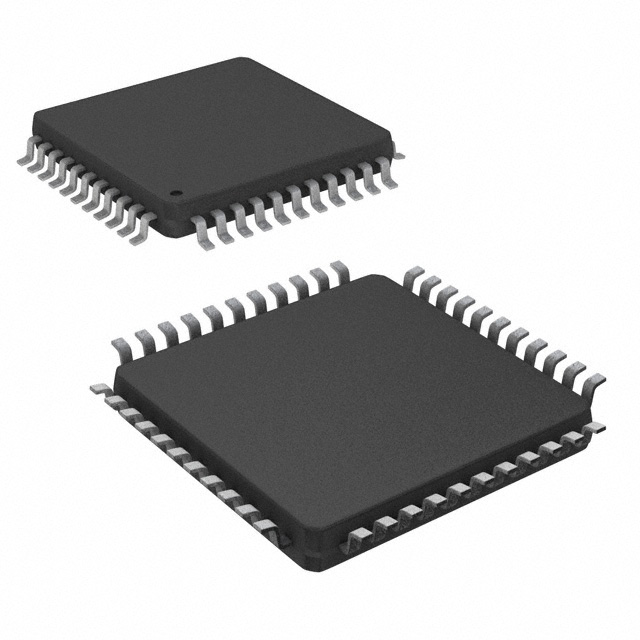

    - 尺寸: 10x10mm QFP-44 封装
    - 低功耗: 低 RDS(on) 和同步整流
    - 电磁干扰优化: 可编程斜率,无电荷泵
    - 保护和诊断功能: 过流、接地短路、过温及欠压检测
    - stallGuard2™: 高精度无传感器电机负载检测
    - coolStep™: 负载依赖电流控制,节省高达 75% 的能量
    - microPlyer™: 微步插补,增强微步输入的平滑度
    - spreadCycle™: 高精度斩波,实现最佳电流正弦波形和平滑切换

    3. 产品特点和优势


    TMC260 和 TMC261 驱动器具备以下显著优势:
    - 高性能: 高分辨率微步进,精确的负载检测,节能高达 75%
    - 多功能: 灵活的应用范围,集成多种保护和诊断功能
    - 易用性: SPI 和 STEP/DIR 接口简化通信,易于集成到现有系统
    - 紧凑设计: 10x10mm QFP-44 封装,满足空间受限应用的需求
    - 高效能: coolStep 技术实现高能效,降低相关系统的成本

    4. 应用案例和使用建议


    应用案例:
    - 文本设备和缝纫机
    - 工厂自动化
    - 实验室自动化
    - 液体处理
    - 医疗设备
    - 办公自动化
    - 打印机和扫描仪
    - 安防系统
    - ATM 和现金回收机
    - POS 终端
    - 泵和阀门
    - 太阳能跟踪控制器
    - CNC 机床
    使用建议:
    - 对于需要高精度和高效率的应用,建议采用 TMC261,因为其支持更高的电压(60V DC)。
    - 在应用中要确保良好的散热设计,特别是在高电流工作条件下。
    - 利用 SPI 接口进行实时电流调整和优化,以达到最佳性能。

    5. 兼容性和支持


    兼容性:
    - 支持与多种控制系统(如 TRINAMIC 的 TMC429 运动控制器)的连接,提供全面的硬件和软件支持。
    - 兼容多种通信接口,包括 SPI、STEP/DIR,易于集成到不同类型的系统中。
    支持和服务:
    - TRINAMIC 提供详尽的技术文档和开发工具包,包括评估板(TMC429+TMC26X EVAL),加速产品开发过程。
    - 提供快速响应的技术支持团队,帮助客户解决任何技术问题。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题: 无法正常启动。
    - 解决方案: 检查电源电压和接线是否正确,确认所有必要的初始化步骤已完成。

    - 问题: 驱动电流不足。
    - 解决方案: 调整驱动参数或更换更合适的 MOSFET。

    - 问题: 系统过热。
    - 解决方案: 确保散热设计符合要求,增加外部散热措施,如散热片或风扇。

    7. 总结和推荐



    总结

    :
    - TMC260 和 TMC261 集成了高能效、高集成度和低成本的设计理念,适用于广泛的工业和商业应用。
    - 这些驱动器提供了高精度的微步进能力和负载自适应电流控制,同时具备出色的保护和诊断功能,是现代步进电机应用的理想选择。
    推荐:
    - 对于寻求高能效、高精度且易于集成的步进电机驱动器解决方案的开发者和工程师,强烈推荐使用 TMC260 和 TMC261。这些驱动器不仅能提高系统的性能,还能显著降低成本和复杂性。

TMC260PA参数

参数
包装方式 托盘

TMC260PA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

TMC260PA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ANALOG DEVICES TMC260PA TMC260PA数据手册

TMC260PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
