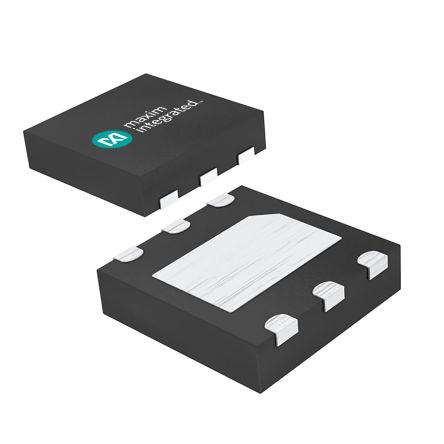

DS2485Q+T

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Advanced 1-Wire Master with Memory
供应商型号: 3927291
供应商: 海外现货
标准整包数: 2500
ANALOG DEVICES 其他接口芯片 DS2485Q+T

DS2485Q+T概述

    DS2485 Advanced 1-Wire Master with Memory

    产品简介


    DS2485 是一种1-Wire®主控制器,能够执行I2C主控与任何连接的1-Wire从设备之间的协议转换。它为1-Wire线路驱动提供内部可调定时器,从而减轻系统主机处理器生成时间关键型1-Wire波形的负担。该1-Wire主控器支持标准和过驱动1-Wire通信速度。具备可选的主动或被动1-Wire上拉功能。强大的上拉特性支持为需要EEPROMs和加密计算的1-Wire设备供电。DS2485的应用领域广泛,包括医疗仪器、工业传感器和工具、有限用途消耗品、打印机墨盒识别等。

    技术参数


    - I2C通信:最高可达1 MHz
    - 1-Wire标准和过驱动通信速度
    - 可编程脚本能力
    - 1-Wire时间参数调整:可调整包括tRSTL、tMSI、tMSP、tRSTH、tW0L、tW1L、tMSR、tREC、RPUP和PDSLEW在内的多个时间参数
    - 0.75Kb EEPROM用于用户数据
    - 1个开漏GPIO引脚
    - 大型1-Wire块缓冲区(126字节),高效的数据传输
    - 工作温度范围:2.97V到3.63V,-40°C至+85°C
    - ±8kV HBM ESD保护
    - 封装尺寸:3mm x 3mm,6引脚TDFN-EP

    产品特点和优势


    DS2485的最大特点是它的高灵活性和兼容性。它可以轻松配置以适应不同的1-Wire协议需求,无论是标准还是过驱动速度。内部可调定时器和多种上拉选项使DS2485成为复杂应用的理想选择。此外,它还配备了126字节的大容量1-Wire块缓冲区,便于高效的数据传输。安全特性方面,它提供了±8kV HBM ESD保护,适用于恶劣的工作环境。

    应用案例和使用建议


    DS2485非常适合需要高可靠性和稳定性的应用,如医疗仪器和工业传感器。一个典型的应用电路包括一个微控制器(µC)通过I2C接口连接到DS2485,后者进一步连接到1-Wire设备。为了确保最佳性能,建议在使用过程中根据具体应用调整1-Wire的时间参数,并保持1-Wire线路的清洁和稳定。

    兼容性和支持


    DS2485支持与大多数常见的I2C主控器兼容。Analog Devices提供详细的技术文档和客户支持,帮助用户解决安装和调试过程中的问题。

    常见问题与解决方案


    - 问题:如何初始化1-Wire总线?
    - 解决方案:确保设置正确的1-Wire上拉寄存器值,并执行1-Wire复位操作。

    - 问题:通信时1-Wire波形不稳定怎么办?
    - 解决方案:检查并调整相关的1-Wire时间参数,确保所有参数都在规定的范围内。

    总结和推荐


    总体来说,DS2485是一个高度集成且易于使用的1-Wire主控器,特别适合需要灵活配置和高性能的工业和医疗应用。凭借其先进的自我定时功能和高可靠性,它能显著提高系统的整体性能。强烈推荐使用DS2485来提升1-Wire网络的效率和稳定性。

DS2485Q+T参数

参数
包装方式 卷带包装

DS2485Q+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS2485Q+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES DS2485Q+T DS2485Q+T数据手册

DS2485Q+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 33.0954
7500+ ¥ 23.2617
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 82738.5
