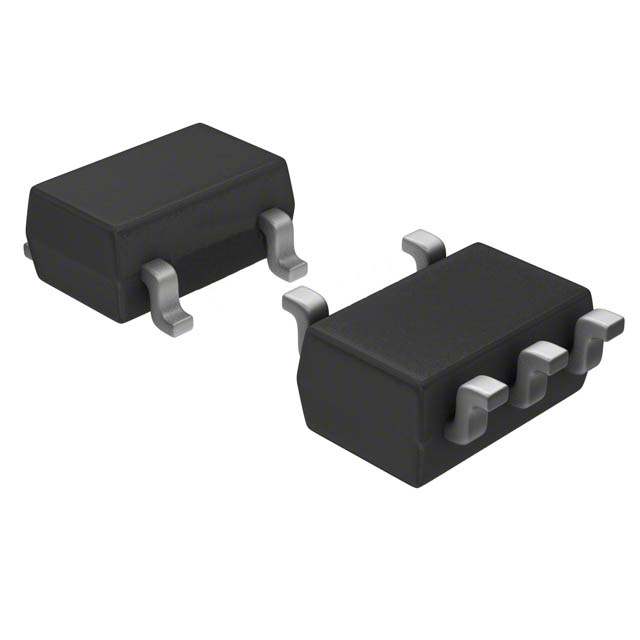

MAX40203AUK+

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1.2V 5.5V SOT-23-5 贴片安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 电源管理芯片(PMIC) MAX40203AUK+

MAX40203AUK+概述

    MAX40203 Ultra-Tiny nanoPower, 1A Ideal Diodes with Ultra-Low-Voltage Drop

    1. 产品简介


    MAX40203是一款理想二极管电流开关,其正向电压降比肖特基二极管低大约一个数量级。这款理想的二极管适用于各种低电压、便携式电子设备,包括笔记本电脑、平板电脑、电池备份系统、电力故障记录仪、手机、电子玩具、USB供电外设和便携式医疗设备。

    2. 技术参数


    - 工作电压范围:1.2V到5.5V
    - 最大连续电流:
    - WLP封装:1.5A
    - SOT23封装:1A
    - 正向电压降(在不同电流下):
    - WLP封装:14mV(1mA),16mV(100mA),43mV(500mA),90mV(1A)
    - SOT23封装:14mV(1mA),28mV(100mA),100mV(500mA)
    - 供电电流(当启用且负载电流为0时):
    - 常温下:300nA(典型值)
    - 极端温度下:1.2μA(-40°C < TA < +125°C)
    - 关闭状态下反向阻断电压:高达6V
    - 热保护阈值:163°C
    - 热保护迟滞:14°C

    3. 产品特点和优势


    - 更低的电压降:在便携式应用中,MAX40203表现出更低的电压降,特别是在高电流(例如1A)下。
    - 延长电池寿命:在反向偏置时,泄漏电流仅为10nA(典型值),并且在关机状态下供给电流低至300nA。
    - 更小的外形尺寸:采用0.77mm x 0.77mm的小型4引脚WLP封装,更适合紧凑空间。
    - 宽泛的工作温度范围:可以在-40°C到+125°C之间工作。
    - 热自保护:当芯片温度超过安全限制时,自动切断电源以保护自身及下游电路。

    4. 应用案例和使用建议


    MAX40203在多种设备中都有广泛的应用,例如:
    - 电池备份系统:提供可靠的电流路径,同时保持较低的电压降。
    - 便携式医疗设备:通过优化设计实现长续航和高效能。
    使用建议:
    - 热管理:确保设备运行期间的热稳定性,避免长时间高电流导致过热。
    - 外部电容:增加外部电容可以提高负载瞬态响应。

    5. 兼容性和支持


    - 兼容性:与现有的标准电路板设计兼容。
    - 支持:Maxim Integrated提供详尽的技术文档、应用笔记和客户支持服务,帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题:设备在高负载情况下工作不稳定。
    - 解决方案:增加负载前电容以减缓电流变化,从而改善设备响应。
    - 问题:温度过高导致设备自动关机。
    - 解决方案:检查散热机制,适当减少工作电流,确保环境温度符合要求。

    7. 总结和推荐


    总体评估:
    MAX40203提供了理想的二极管特性,尤其适用于低电压便携式应用。其优异的电气特性、紧凑的外形和广泛的温度适应性使其在市场上具备很强的竞争优势。
    推荐:
    基于上述优点,MAX40203是一款值得推荐的产品,适合应用于需要高效能、低功耗和紧凑设计的电子设备中。

MAX40203AUK+参数

参数
最小工作供电电压 1.2V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
通用封装 SOT-23-5
安装方式 贴片安装

MAX40203AUK+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX40203AUK+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES MAX40203AUK+ MAX40203AUK+数据手册

MAX40203AUK+封装设计

查看详情并下载
Symbol
Footprint
3D Model
