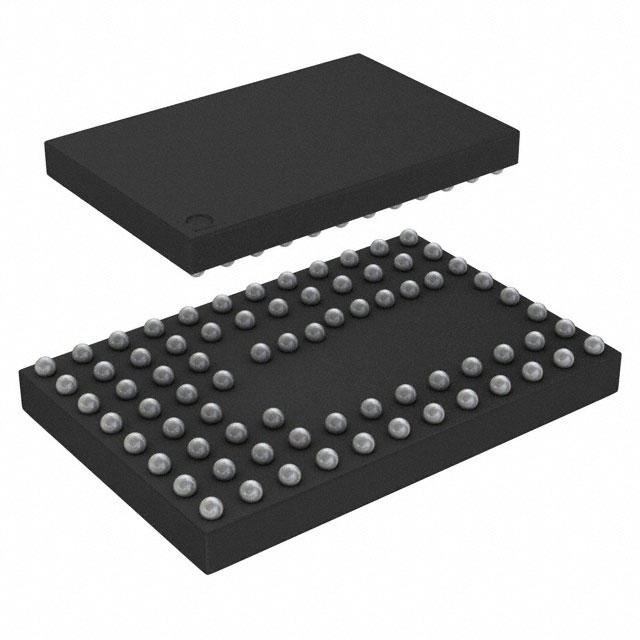

HMC6301BG46

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: 300mA ISM 57GHz,64GHz 64GHz SPI WLBGA-75 贴片安装 6mm(长度)*4mm(宽度)
供应商型号: CY-HMC6301BG46
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 无线收发芯片 HMC6301BG46

HMC6301BG46概述

    Millimeter-wave Receiver HMC6301:一款高性能毫米波接收器

    产品简介


    HMC6301是一款由ADI公司开发的毫米波(mmWave)接收器集成电路,频率范围覆盖57 GHz至64 GHz。作为全集成式毫米波芯片,HMC6301内置低噪声放大器(LNA)、图像抑制滤波器、射频到中频下变频器、中频滤波器、I/Q下变频器和频率合成器。该产品特别适用于小单元回程、60 GHz工业科学医疗(ISM)频段数据传输、多千兆比特每秒的数据通信以及高清视频传输等领域。HMC6301还可用于雷达和高分辨率成像系统,是实现60 GHz无线网络的关键组件。

    技术参数


    | 参数 | 值 |

    | 频率范围 | 57 GHz至64 GHz |
    | 射频信号调制带宽 | 最高达1.8 GHz |
    | 噪声系数(NF) | 8 dB典型值 |
    | 接收机增益 | 0 dB至69 dB |
    | 基带增益控制 | 数字/模拟方式 |
    | 集成频率合成器 | 支持 |
    | 集成图像抑制滤波器 | 支持 |
    | 支持外部本地振荡器 | 是 |
    | 集成温度传感器 | 支持 |
    | 支持256-QAM调制 | 是 |
    | 内置AM和FM解调器 | 支持 |
    | 基带接口 | 模拟I/Q接口 |
    | 数字接口 | 3线串行接口 |
    | 包装规格 | 75球RoHS兼容WLBGA |

    产品特点和优势


    HMC6301以其宽带调制能力和低噪声系数而著称,可广泛应用于多种高频通信和雷达系统。它的集成度高,只需要少量的外部组件即可完成设计,同时提供灵活的增益控制和外部LO支持,适用于不同应用场景。另外,该产品的内置温度传感器使其能够在广泛的温度范围内保持稳定的性能,确保系统的可靠运行。

    应用案例和使用建议


    应用案例:HMC6301特别适用于60 GHz ISM频段的应用,如小单元回程和多Gbps数据传输。它也适合用于需要高速数据传输和高分辨率成像的雷达系统。
    使用建议:当用于雷达系统时,需注意确保RF输入信号满足输入功率要求。为获得最佳的信噪比,可以在前端添加合适的衰减器和匹配网络。此外,在配置基带I/Q接口时,要确保正确设置偏置电压以避免过驱动现象的发生。

    兼容性和支持


    HMC6301可以与多种标准数字接口配合使用,包括LVPECL、LVDS和CMOS,适用于不同的通信标准。制造商提供详细的技术文档和支持服务,包括软件工具和测试电路,以帮助客户快速完成产品设计并加速上市进程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号失真 | 检查并调整电源电压及射频输入信号电平,必要时添加外部LC滤波器。|
    | 基带信号幅度不足 | 调整基带增益控制寄存器设置,优化内部和外部增益分配。 |
    | 温度过高 | 确保良好的散热措施,使用散热片或外部冷却风扇。 |
    | 接收灵敏度低 | 确认所有接地连接良好,检查射频信号路径上的阻抗匹配情况。 |

    总结和推荐


    综上所述,HMC6301凭借其出色的性能参数、灵活性和易用性,在毫米波应用领域具有明显的优势。尽管初期设计和调试可能需要一定的投入,但考虑到其卓越的性能和广泛应用潜力,强烈推荐此款产品给对高频无线通信有需求的设计工程师和系统集成商。

HMC6301BG46参数

参数
典型灵敏度 -
典型供电电流 -
典型输出功率 -
接口类型 SPI
最小工作频率 57GHz,64GHz
最大数据速率 -
传输电流 -
调制方式 ISM
最大工作频率 64GHz
发送机数量 -
模块/芯片分类 -
最小工作供电电压 -
射频系列/标准 -
接收电流 300mA
接收机数量 -
支持协议 -
最大工作供电电压 -
长*宽*高 6mm(长度)*4mm(宽度)
通用封装 WLBGA-75
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 盒装

HMC6301BG46厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC6301BG46数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 无线收发芯片 ANALOG DEVICES HMC6301BG46 HMC6301BG46数据手册

HMC6301BG46封装设计

查看详情并下载
Symbol
Footprint
3D Model
