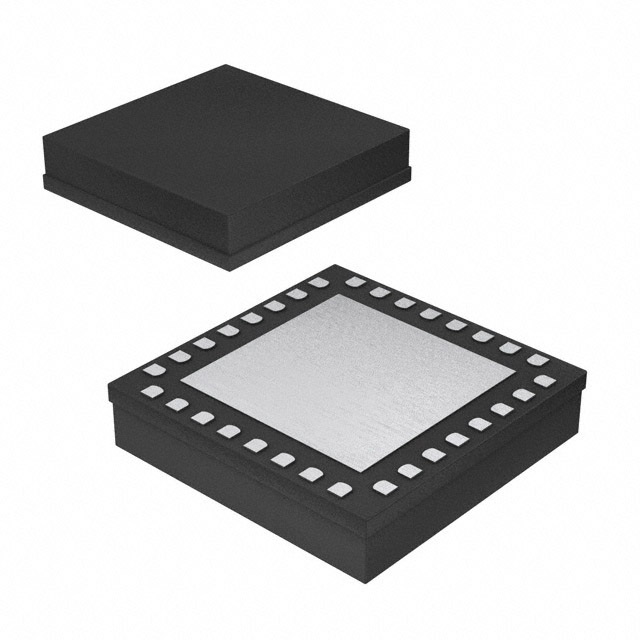

HMC6505ALC5

厂牌: ANALOG DEVICES
产品描述: 3.5V 802.11 b/g/n 5.5GHz,8.6GHz 8.6GHz QFN-32 贴片安装 4.9mm*4.9mm*1mm
供应商型号: HMC6505ALC5
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC6505ALC5

HMC6505ALC5概述

    HMC6505A I/Q Upconverter 技术手册概述

    产品简介


    HMC6505A 是一款由Analog Devices开发的高集成度微波集成电路(MMIC)上变频器。它采用镓砷化物(GaAs)材料制造,并具有伪晶高迁移率场效应晶体管(pHEMT)结构。该芯片专门设计用于5.5 GHz到8.6 GHz的频率范围,广泛应用于多种高端通信系统中,如点对点和点对多点无线电系统、军事雷达、电子战系统、电子情报收集系统以及卫星通信等领域。

    技术参数


    HMC6505A 的关键技术参数如下所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 转换增益 | 12 | 15 dB |
    | 边带抑制 | 18 | 22 dBc |
    | 输出1 dB压缩功率 22 dBm |
    | 输出三阶交调截点 | 31 | 35 dBm |
    | LO到RF隔离 | -1 | 4 dB |
    | LO到IF隔离 | 9 dB |
    | 噪声系数 | 15 dB |
    | 工作温度范围 | -40°C +85°C | °C |
    | 封装形式 | Exposed paddle, 5 mm × 5 mm, 32-terminal, leadless chip carrier package |

    产品特点和优势


    HMC6505A 的核心优势在于其小巧紧凑的设计和高性能指标。它的 I/Q 混频拓扑结构可以有效减少不需要边带的滤波需求,显著提升了系统的整体效率。此外,HMC6505A 集成了可变增益放大器(VGA),使得输出功率可以根据需要进行调整。该器件采用了表面贴装工艺,不需要引线键合,从而提高了生产效率并减少了潜在的可靠性问题。这些特点使其成为点对点和点对多点无线通信、雷达系统以及其他高端通信应用的理想选择。

    应用案例和使用建议


    根据技术手册中的描述,HMC6505A 已经被成功应用于多种复杂通信环境中。例如,在军事雷达系统中,HMC6505A 可以作为核心组件,提供出色的信号处理能力;在卫星通信领域,它能够处理宽频率范围内的复杂信号。对于用户来说,建议在使用 HMC6505A 时,确保电源稳定,并且要注意输入信号的幅度控制,以避免饱和失真现象。此外,由于 HMC6505A 的操作频率较高,建议在 PCB 设计中充分考虑热管理和阻抗匹配,以提高系统的可靠性和稳定性。

    兼容性和支持


    HMC6505A 具有良好的兼容性,可以与各种标准电路板和模块集成。为了进一步提高系统的可靠性,Analog Devices 提供了详细的文档和技术支持服务。用户可以通过公司的官方网站获取最新的产品资料、应用指南和售后服务信息。公司还提供了相应的评估板,帮助用户快速理解和测试 HMC6505A 的功能特性。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题,如噪声过大、输出功率不稳定等。针对这些问题,手册中也给出了相应的解决方案:
    1. 噪声过大:检查电源电压是否稳定,以及是否有足够的旁路电容来消除电源噪声。
    2. 输出功率不稳定:确认 LO 信号的驱动电平是否符合要求,同时检查连接线路是否存在虚焊或接触不良的情况。
    3. 温漂现象严重:确保 PCB 设计中加入了适当的散热措施,并尽量避免器件工作在极端温度环境下。

    总结和推荐


    总体而言,HMC6505A 在高频段具有出色的性能和高度的集成度,非常适合于高端通信系统。它的小巧封装、易于集成的特点,使其成为许多应用场合的优选解决方案。鉴于上述特性及优异的表现,强烈推荐用户选用 HMC6505A 来提升系统的整体性能和可靠性。

HMC6505ALC5参数

参数
最小工作供电电压 3.5V
支持协议 802.11 b/g/n
最大工作频率 8.6GHz
最小工作频率 5.5GHz,8.6GHz
最大工作供电电压 -
长*宽*高 4.9mm*4.9mm*1mm
通用封装 QFN-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售

HMC6505ALC5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC6505ALC5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC6505ALC5 HMC6505ALC5数据手册

HMC6505ALC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 897.48
10+ ¥ 713.841
25+ ¥ 648.508
100+ ¥ 562.2315
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 897.48
