LTC5800IWR-IPMA#PBF

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: 8dBm 5.4mA~9.7mA 802.15.4 4.5mA IC DSSS 2.4GHz 3.76V 2.4835GHz 250Kbps I²C,JTAG,SPI,UART 9.7mA 95dBm 2.1V QFN 贴片安装 10mm*10mm*830μm
供应商型号: LTC5800IWR-IPMA#PBF
供应商: 国内现货
标准整包数: 1

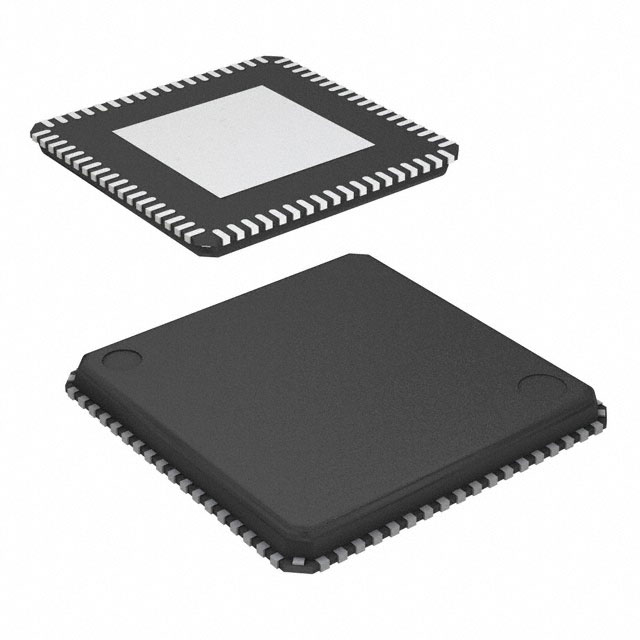

ANALOG DEVICES 无线收发芯片 LTC5800IWR-IPMA#PBF

LTC5800IWR-IPMA#PBF概述


    产品简介


    LTC5800-IPM 是一款专为智能无线传感网络设计的高集成度电子元器件,属于 Linear Technology 的 Eterna® 家族系列。这款产品集成了低功耗无线电设计和ARM Cortex-M3 32位微处理器,支持IEEE 802.15.4e标准。它主要应用于物联网(IoT)设备,特别是需要自组织、低功耗网络的场景。

    技术参数


    - 频率范围:2.4000 - 2.4835 GHz
    - 工作温度范围:
    - LTC5800I:-40°C 到 85°C
    - LTC5800H:-55°C 到 105°C
    - 接收灵敏度:PER = 1% 时,-93 dBm;PER = 50% 时,-95 dBm
    - 发射功率:高校准设置下可达8 dBm,低校准设置下可达0 dBm
    - 供电电压:2.1 V 至 3.76 V
    - 接收电流:约4.5 mA(LTC5800I),4.7 mA(LTC5800H)
    - 发射电流:在+8 dBm下,9.7 mA(LTC5800I),9.9 mA(LTC5800H)

    产品特点和优势


    - 智能时间同步网络:采用TSCH(时间槽通道跳跃)技术,确保网络内所有设备均能在规定的时间段内通信,从而提高网络的可靠性。
    - 超低功耗:在睡眠状态下电流消耗小于50 μA,适合长期电池供电的应用场景。
    - 高度集成化设计:只需外接电源去耦电容、晶体和天线匹配电路即可工作,大大减少了外部组件需求。
    - 安全可靠:支持NIST认证的安全协议,确保通信过程中的数据加密和防篡改能力。
    - 灵活配置:通过软件API可实现丰富的配置选项,适应不同的应用场景需求。

    应用案例和使用建议


    应用案例:LTC5800-IPM常用于工业环境监测系统、智能家居、楼宇自动化等领域,如温度、湿度、光照等传感器的数据采集与传输。由于其具备自修复能力,可在复杂多变的环境中保持网络稳定运行。
    使用建议:
    - 在实际部署前需考虑安装位置,避免强电磁干扰区域。
    - 配合合适的天线使用,以提升信号覆盖范围。
    - 使用外部滤波器减少供电噪声对系统的影响。

    兼容性和支持


    - 兼容性:支持多种微控制器和操作系统,如Micrium µCOS-II实时操作系统,易于与现有系统集成。
    - 技术支持:制造商提供详尽的技术文档及软件开发工具包(SDK),帮助用户快速上手并进行二次开发。

    常见问题与解决方案


    1. Q:如何检查设备连接状态?
    - A:通过观察UART接口输出的调试信息来判断设备是否成功加入网络。

    2. Q:如何降低设备功耗?
    - A:设置设备进入深度睡眠模式,定期唤醒进行数据采集与发送操作。

    总结和推荐


    总体来看,LTC5800-IPM是一款集成了强大无线通讯能力和低功耗特性的先进电子元器件。它凭借卓越的性能和广泛的适用性,在众多无线传感网络项目中表现出色。对于寻求高效、可靠且易于部署的无线节点解决方案的企业和个人来说,LTC5800-IPM无疑是一个值得考虑的选择。

LTC5800IWR-IPMA#PBF参数

参数
接口类型 I²C,JTAG,SPI,UART
发送机数量 -
最大工作频率 2.4835GHz
传输电流 5.4mA~9.7mA
支持协议 -
最大数据速率 250Kbps
典型灵敏度 95dBm
接收电流 4.5mA
最小工作频率 2.4GHz
典型输出功率 8dBm
射频系列/标准 802.15.4
最大工作供电电压 3.76V
调制方式 DSSS
接收机数量 -
典型供电电流 9.7mA
最小工作供电电压 2.1V
模块/芯片分类 IC
长*宽*高 10mm*10mm*830μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTC5800IWR-IPMA#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC5800IWR-IPMA#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 无线收发芯片 ANALOG DEVICES LTC5800IWR-IPMA#PBF LTC5800IWR-IPMA#PBF数据手册

LTC5800IWR-IPMA#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
