LT5519EUF#TRPBF

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 70mA -0.6dB 13.6dB 17.1dBm General Purpose 1 700MHz 5.25V 1.4GHz 0.6dB Up Converter 4.5V QFN-16 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: LT5519EUF#TRPBF
供应商: 国内现货
标准整包数: 2500

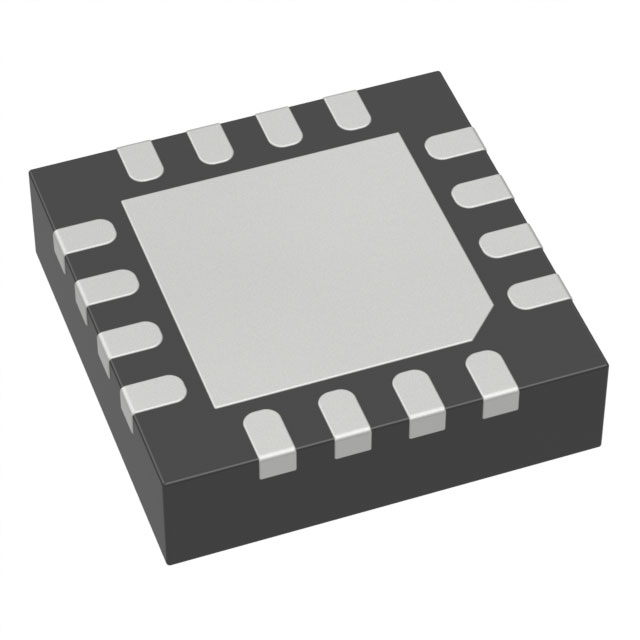

ANALOG DEVICES RF混频器 LT5519EUF#TRPBF

LT5519EUF#TRPBF概述

    LT5519 高线性混频器技术手册

    产品简介


    LT5519是一款由Linear Technology Corporation(现为Analog Devices的一部分)开发的高线性混频器。该产品主要用于无线基础设施传输系统和电缆下链路基础设施等领域。其具备广泛的工作频率范围、高线性度和低功耗等特点,使其成为点对点和点对多点数据通信的理想选择。

    技术参数


    - 工作频率范围:0.7GHz至1.4GHz
    - 输入三阶截获点:1GHz时为+17.1dBm(典型值)
    - LO输入功率:-10至0dBm
    - 转换增益:-0.6dB
    - 噪声系数:13.6dB
    - IF输入功率范围:1MHz至400MHz
    - LO到RF泄漏:-44dBm(典型值)
    - 电源要求:单个5V供应
    - 封装形式:小型16引脚QFN塑料封装
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-65°C至125°C

    产品特点和优势


    LT5519的主要特点是其高线性度、宽频率范围以及单端操作的便利性。该芯片内部集成的RF输出变压器能够实现无外部匹配组件即可完成阻抗匹配,从而降低成本并减少PCB面积。此外,它还具备低功耗特性,能够满足各种不同应用场景的需求。

    应用案例和使用建议


    LT5519在无线基础设施和点对点数据通信系统中得到了广泛应用。例如,在无线基站发射机中,它可以用于频率转换。使用时应注意合理配置外围电路参数,以确保最佳性能。例如,可以通过调整C1、C2和C3的电容值来优化不同频率下的输入匹配。

    兼容性和支持


    LT5519可与多种标准接口兼容,如单端LO源驱动。厂商提供了详尽的技术文档和支持服务,包括详细的测试电路图和参考设计,便于用户快速上手。

    常见问题与解决方案


    - 问:如何提高LO到RF的隔离度?
    答:推荐使用精度更高的匹配电阻,并优化布局以改善LO隔离性能。

    - 问:在什么情况下需要额外的匹配网络?
    答:在特定的高频应用或不同源阻抗下,可能需要进一步优化匹配网络以达到最佳性能。

    总结和推荐


    综上所述,LT5519凭借其高线性度、宽工作频率范围以及易于集成的特点,在无线基础设施和数据通信领域具有显著的优势。对于需要高线性度频率转换的应用,强烈推荐使用此款产品。同时,得益于厂家提供的全面支持,用户可以快速有效地利用该器件进行开发。

LT5519EUF#TRPBF参数

参数
辅助属性 Up Converter
最大工作供电电压 5.25V
最大工作频率 1.4GHz
混频器数量 1
最小工作供电电压 4.5V
典型供电电流 70mA
典型的本振/射频隔离 -
最小工作频率 700MHz
典型功率增益 -0.6dB
典型三阶段输入截止点 17.1dBm
典型噪声指数 13.6dB
最大转换损耗 0.6dB
射频类型 General Purpose
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LT5519EUF#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT5519EUF#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES LT5519EUF#TRPBF LT5519EUF#TRPBF数据手册

LT5519EUF#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 64.428
5000+ ¥ 62.79
7500+ ¥ 61.152
库存: 3000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 161070
