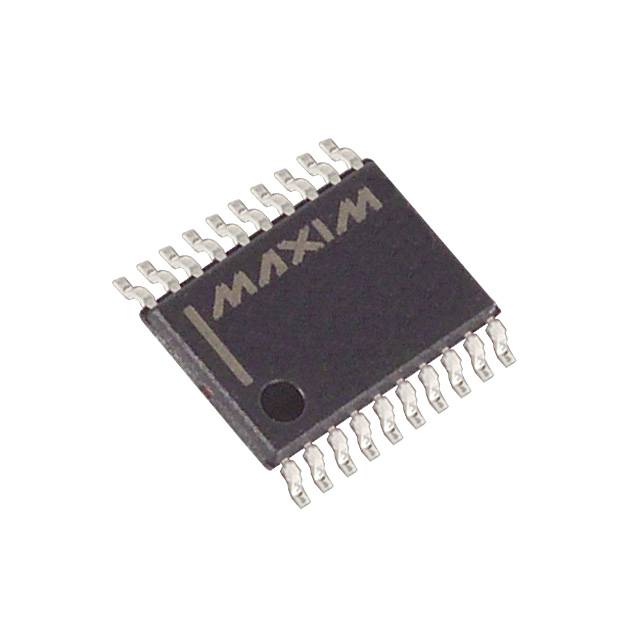

MAX6697UP38+T

产品分类: 温度传感器
厂牌: ANALOG DEVICES
产品描述: -40°C~125°C ±2°C (±3°C) TSSOP-20 贴片安装,黏合安装
供应商型号: MAX6697UP38+T
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES 温度传感器 MAX6697UP38+T

MAX6697UP38+T概述

    MAX6697精密七通道温度监控器技术手册

    产品简介


    MAX6697是一款精密多通道温度传感器,可以监测自身温度以及多达六个外部二极管连接晶体管的温度。它广泛应用于桌面计算机、笔记本电脑、工作站和服务器等设备中,提供精确的温度监测和管理功能。

    技术参数


    - 供电电压范围: 3.0V到5.5V
    - 工作温度范围: -40°C到+125°C
    - 封装形式: 20引脚QSOP、20引脚TSSOP
    - 电源电流: 站态时30μA,转换期间1000μA(仅通道1)
    - 温度分辨率: 通道1为11位(1 LSB = 0.125°C),其他通道为8位(1 LSB = 1°C)
    - 远程温度精度: ±2.5°C(0°C到+85°C)
    - 本地温度精度: ±3.0°C(0°C到+125°C)
    - 远程通道1转换时间: 电阻抵消开启时95ms到156ms,关闭时190ms到312ms
    - 串行通信频率: 最高400kHz
    - 总线空闲时间: 停止和开始条件之间4.7μs(100kHz)至1.6μs(400kHz)

    产品特点和优势


    1. 六路热敏二极管输入: 支持多个温度传感器输入,提高系统的监测能力。
    2. 本地温度传感器: 实时监测芯片内部温度,确保设备安全运行。
    3. 高精度远程温度监测: 温度测量准确度达到±2.5°C(0°C到+85°C)。
    4. 状态寄存器和警报输出: 当温度超过设定阈值时,通过OVERT和ALERT输出中断。
    5. 紧凑型封装: 小巧的20引脚QSOP和TSSOP封装,便于集成到小型设备中。

    应用案例和使用建议


    MAX6697常用于高性能计算系统,如数据中心的服务器和工作站,用于实时温度监测和管理。例如,在一个四核CPU和独立显卡的服务器中,可以通过安装MAX6697来分别监测CPU和GPU的温度。使用建议如下:
    - 在每个温度监测点放置合适的二极管,并适当添加滤波电容(如2200pF)以减少噪声干扰。
    - 为提高响应速度,可以在需要快速监测的通道上设置更频繁的转换周期。
    - 在设计PCB布局时,确保电源线路和信号线有足够的隔离,以避免干扰。

    兼容性和支持


    - 兼容性: MAX6697采用标准SMBus接口,可与多种系统管理和控制设备兼容。
    - 技术支持: Maxim Integrated提供详细的技术文档和应用程序支持,可通过官方网站获得。

    常见问题与解决方案


    - Q: 如何确定某个通道存在二极管故障?
    - A: 当二极管故障发生时,对应的温度数据会被存储为全1(FFh),并且状态寄存器相应位被置为1。
    - Q: 如何设置远程通道1的温度阈值?
    - A: 通过写入特定的寄存器并执行相应的SMBus命令即可完成阈值设置。
    - Q: 温度数据读取时需要注意什么?
    - A: 阅读远程通道1的数据时,需先读取扩展分辨率寄存器,以防止数据被新转换结果覆盖。

    总结和推荐


    MAX6697凭借其高精度的温度监测能力和便捷的SMBus接口,非常适合于复杂系统的温度管理。其小巧的封装和低功耗特性使其在便携式设备和紧凑型计算平台上也有广泛应用。强烈推荐在需要高效温度监控的场合使用MAX6697。

MAX6697UP38+T参数

参数
精度 ±2°C (±3°C)
温度范围 -40°C~125°C
温度阈值 -
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
