AD7414ARTZ-2REEL7

产品分类: 温度传感器
厂牌: ANALOG DEVICES
产品描述: ±1.87°C (±3°C) SOT-23-6 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: CY-AD7414ARTZ-2REEL7
供应商: Avnet
标准整包数: 1

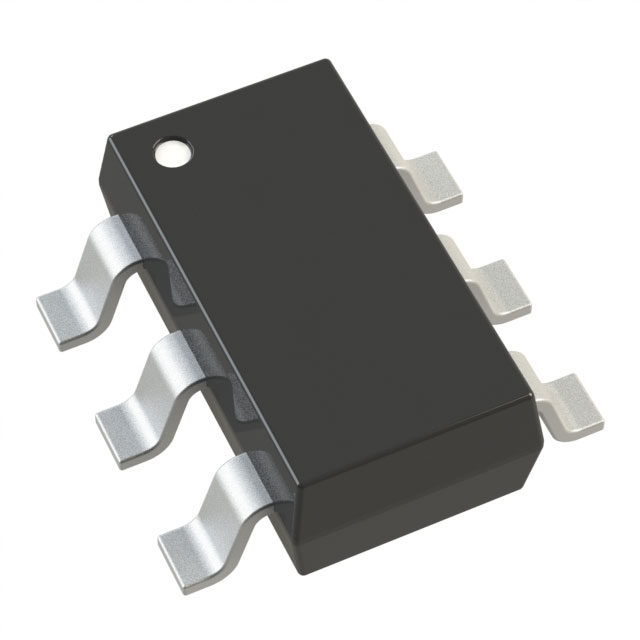

ANALOG DEVICES 温度传感器 AD7414ARTZ-2REEL7

AD7414ARTZ-2REEL7概述


    产品简介


    AD7414/AD7415温度传感器是高性能的数字温度传感器,采用SOT-23封装。这些传感器集成了带隙温度传感器和10位ADC,能够监测并数字化温度读数,分辨率高达0.25°C。其主要功能包括提供精确的温度测量,支持SMBus/I2C串行接口,并且能够通过软件进行过温指示。AD7414/AD7415的应用领域广泛,包括硬盘驱动器、个人电脑、电子测试设备、办公设备、家用电器、过程控制以及手机等。

    技术参数


    - 精度: 在+40°C时典型精度为±0.5°C;在-40°C至+125°C范围内最大误差为±3.0°C。
    - 温度范围: -40°C至+125°C。
    - 分辨率: 10位。
    - 更新速率: 800ms(典型值)。
    - 转换时间: 25μs(典型值)。
    - 供电电压: 2.7V至5.5V。
    - 工作电流:
    - 非转换期间最大电流为900μA。
    - 激活状态下典型电流为214μA。
    - 电源关闭电流: 最大3μA。
    - 数字输入: 高电平电压最小2.4V,低电平电压最大0.8V。
    - 数字输出: 开漏输出,高电平电压最小2.4V,低电平电压最大0.4V。

    产品特点和优势


    - 高精度温度测量: AD7414/AD7415在全温度范围内具有±0.5°C的高精度,非常适合需要精确温度测量的应用。
    - 可编程地址: 两种型号分别提供3个和6个I2C地址选项,方便在不同系统中使用。
    - 低功耗: 典型工作电流仅为214μA,待机电流为3μA,适合电池供电设备。
    - 小尺寸封装: 提供节省空间的5引脚和6引脚SOT-23封装,便于紧凑设计。

    应用案例和使用建议


    应用案例:
    - 个人电脑: 监控CPU和其他关键组件的温度,确保系统稳定运行。
    - 手机: 监测电池温度,防止过热。
    使用建议:
    - 使用内部计数器自动执行温度测量,可以降低功耗。
    - 确保适当的电源电压范围,避免因电压波动导致的测量误差。
    - 遵循正确的启动和关闭流程,以减少瞬态噪声对测量结果的影响。

    兼容性和支持


    AD7414/AD7415与SMBus和I2C总线兼容,可以方便地集成到现有的系统中。制造商提供了详细的文档和支持服务,包括全面的技术资料和在线技术支持。

    常见问题与解决方案


    常见问题:
    1. 温度测量不准: 确保供电电压在规定范围内,校准初始温度值。
    2. 串行通信故障: 检查连接线是否正确连接,确认地址设置无误。
    3. 过温指示未工作: 检查配置寄存器中的相关设置,确保过温阈值被正确配置。
    解决方案:
    - 调整供电电压,确保在2.7V至5.5V之间。
    - 重新检查地址设置,确认地址匹配。
    - 验证配置寄存器中的过温阈值设置。

    总结和推荐


    综合评估:
    AD7414/AD7415是一款高精度、低功耗的数字温度传感器,适用于多种应用场景。其优秀的精度、灵活的地址设置以及紧凑的封装使其成为市场上的热门选择。强烈推荐用于需要精密温度监控的场合。
    推荐结论:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐AD7414/AD7415作为精密温度监控的理想选择。

AD7414ARTZ-2REEL7参数

参数
温度阈值 -
精度 ±1.87°C (±3°C)
温度范围 -
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

AD7414ARTZ-2REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7414ARTZ-2REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 温度传感器 ANALOG DEVICES AD7414ARTZ-2REEL7 AD7414ARTZ-2REEL7数据手册

AD7414ARTZ-2REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2068 ¥ 9.0421
库存: 35736
起订量: 111 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.04
