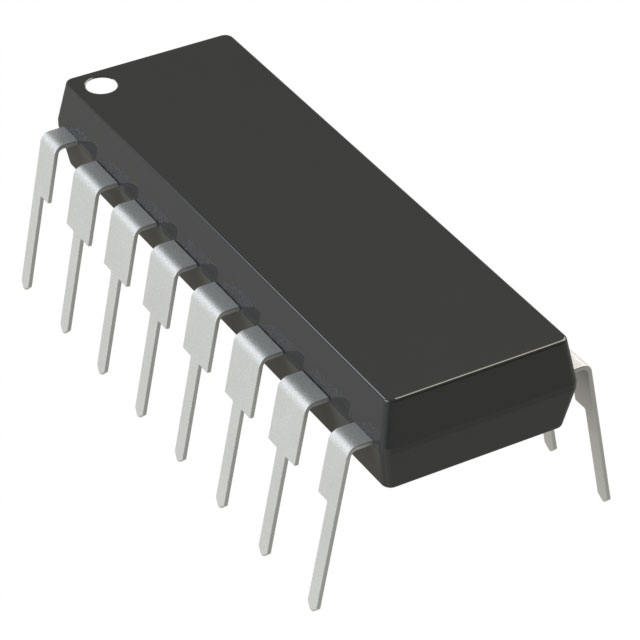

ADG431BN

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Switch Quad SPST 16-Pin PDIP N
供应商型号: CY-ADG431BN
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他接口芯片 ADG431BN

ADG431BN概述


    产品简介


    ADG431/ADG432/ADG433 是 Analog Devices 公司生产的精密四通道单极双投(SPST)开关,适合音频、视频信号切换以及其他精密数据采集应用。这些器件基于增强型 LC2 MOS 工艺制造,具备低功耗、高开关速度和低导通电阻的特点。它们是 DG411/DG412/DG413 的直接替代品,在单电源供电下可实现全范围信号切换,且兼容 TTL 和 CMOS 逻辑输入。

    技术参数


    | 参数 | 双电源模式 | 单电源模式 |
    |
    | 模拟信号范围 | ±15 V | 0 V 至 VDD |
    | 导通电阻(RON) | 17 Ω typ / 24 Ω max | 28 Ω typ / 42 Ω max |
    | 导通电阻漂移 | 0.5%/°C typ | 0.5%/°C typ |
    | 关断漏电流 | ±0.05 nA typ | ±0.04 nA typ |
    | 开启速度(tON) | 90 ns typ / 165 ns max | 165 ns typ / 240 ns max |
    | 关闭速度(tOFF) | 60 ns typ / 130 ns max | 60 ns typ / 115 ns max |
    | 供电电压 | ±16.5 V | 13.2 V |
    | 工作温度范围 | -40°C 至 +85°C | -40°C 至 +85°C |

    产品特点和优势


    1. 增强的信号范围:能够在整个电源电压范围内工作。
    2. 超低功耗:典型值为 3.9 µW,适合电池供电设备。
    3. 低导通电阻:导通电阻最低可达 17 Ω,确保低失真信号处理。
    4. 断开优先切换:防止配置为多路复用器时通道短路。
    5. 单电源操作:适用于单极性信号的应用场景。

    应用案例和使用建议


    应用案例
    - 音频和视频切换:用于家庭影院系统的音频/视频信号路由。
    - 自动测试设备:在自动化测试系统中实现精准信号控制。
    - 便携式医疗设备:如心电图仪等需要低功耗设计的设备。
    使用建议
    为了获得最佳性能,建议使用高速数字信号处理器来驱动开关,并确保电源电压稳定。此外,为减少信号失真,应选择合适的滤波电容和电阻值。

    兼容性和支持


    ADG431/ADG432/ADG433 具有广泛的兼容性,能够无缝集成到现有的硬件平台中。Analog Devices 提供详尽的技术文档和支持服务,包括详细的电路设计指南和故障排除技巧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关延迟时间过长 | 检查并调整驱动电路的频率响应 |
    | 导通电阻异常升高 | 确认供电电压是否符合要求 |
    | 开关无法完全关断 | 验证输入信号电平是否正确 |

    总结和推荐


    ADG431/ADG432/ADG433 是一款高性能、低功耗的模拟开关,广泛适用于各种精密信号处理场景。其卓越的技术指标和可靠的设计使其成为同类产品中的佼佼者。推荐用于对信号完整性要求较高的应用中,如音频视频处理、医疗仪器等领域。强烈建议在设计新项目时考虑此款器件。

ADG431BN参数

参数
长*宽*高 20.07mm*6.35mm*3.3mm
通用封装 PDIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装
