HMC745LC3TR

产品分类: 逻辑门
厂牌: ANALOG DEVICES
产品描述: 0.095ns 单端,差分 2 4 1 1 3V 3.6V XNOR Gate,XOR QFN-EP-16 贴片安装,黏合安装 2.9mm*2.9mm*800μm
供应商型号: CY-HMC745LC3TR
供应商: Avnet
标准整包数: 1

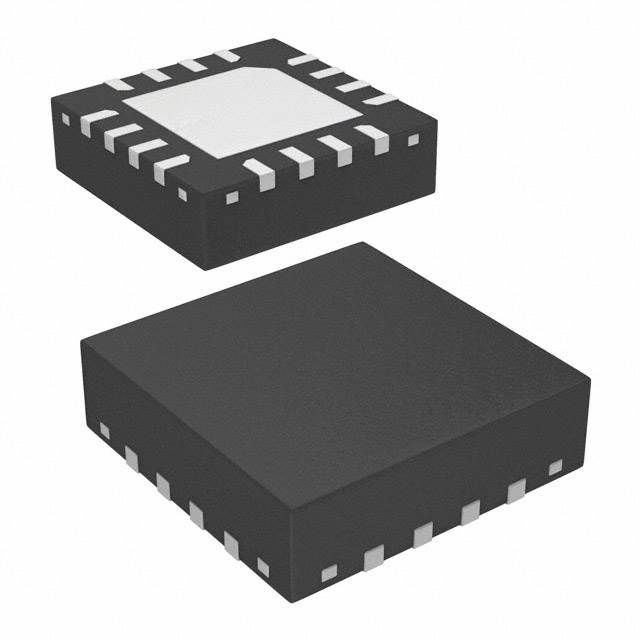

ANALOG DEVICES 逻辑门 HMC745LC3TR

HMC745LC3TR概述

    HMC745 XOR/XNOR Gate Data Sheet Review

    1. 产品简介


    HMC745 是一款设计用于支持高达13 Gbps数据传输速率和最高达13 GHz时钟频率的XOR/XNOR门电路。它具备可编程输出电压功能,通过调整VR引脚上的电压,可以进行信号水平优化或损耗补偿。
    该产品主要用于自动测试设备(ATE)、宽带测试和测量系统以及高速数字逻辑系统。

    2. 技术参数


    | 参数 | 规格范围 |

    | 工作电压(VCC) | 3.0 V ~ 3.6 V |
    | 最大数据率 | 13 Gbps |
    | 输入电压(高) | 2.8 V ~ 3.8 V |
    | 输入电压(低) | 2.1 V ~ 3.3 V |
    | 单端输出幅度 | 550 mV p-p |
    | 差分输出幅度 | 1100 mV p-p |
    | 输出高电平 | 3.25 V |
    | 输出低电平 | 2 V |
    | 差分输出上升时间 | 21 ps |
    | 差分输出下降时间 | 19 ps |
    | 增益 | 27 dB |
    | 随机抖动(JR) | 0.2 ps (rms) |
    | 确定性抖动(JD) | 2 ps (p-p) |
    | 传播延迟(tD) | 95 ps |

    3. 产品特点和优势


    HMC745 的主要特点是:
    - 内部50 Ω 终端电阻,简化了输入和输出信号的处理。
    - 快速的上升时间和下降时间(分别为21 ps 和19 ps),适合高速信号处理。
    - 低功耗(典型值为240 mW)。
    - 可编程输出电压范围从600 mV到1200 mV,适用于不同应用场景的需求。
    - 陶瓷LCC封装,尺寸仅为3 mm × 3 mm,便于集成在各种电路板上。
    这些特性使 HMC745 在高频通信、测试仪器及宽带数字逻辑系统中具有显著优势。

    4. 应用案例和使用建议


    应用场景示例:
    - ATE测试系统:用于对高速芯片和电路进行精确测试。
    - 宽带测试设备:确保信号质量在各种带宽下的稳定传输。
    - 数字逻辑系统:满足高达13 GHz的时钟频率需求,确保高速数据传输的准确性。
    使用建议:
    - 在连接高速信号时,务必使用50 Ω阻抗匹配的传输线。
    - 确保输入和输出信号正确接地,以避免噪声干扰。
    - 调整 VR 引脚上的电压,以达到最佳的信号传输效果。

    5. 兼容性和支持


    HMC745 与其他电子元器件和设备的兼容性良好,特别适合应用于各类高速信号处理电路。制造商提供技术支持,帮助客户解决技术问题并进行优化。

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - 问题:信号传输出现异常
    - 解决办法: 检查信号线是否匹配50 Ω阻抗,确认输入和输出接地良好。
    - 问题:输出电压不符合预期
    - 解决办法: 调整 VR 引脚上的电压,重新测试输出信号。

    7. 总结和推荐


    综合评估:
    - 优点: 高速数据传输能力,低功耗,可编程输出电压,紧凑型封装。
    - 缺点: 在极端温度条件下需要额外注意散热。
    - 推荐: HMC745 非常适合需要高速信号处理和高可靠性应用的场合,例如ATE测试设备和数字逻辑系统。我们强烈推荐使用这款高性能的XOR/XNOR门电路。
    此技术手册详细介绍了 HMC745 的特点和应用场景,帮助用户更好地理解和应用这一先进的电子元器件。

HMC745LC3TR参数

参数
栅极数量 1
最大工作供电电压 3.6V
输入数量 4
输出类型 单端,差分
输出数量 2
高电平输出电流 -
最小工作供电电压 3V
逻辑系列 -
低电平输出电流 -
逻辑功能 XNOR Gate,XOR
传播延迟时间 0.095ns
电路数量 1
施密特触发器输入 -
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-EP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

HMC745LC3TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC745LC3TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 逻辑门 ANALOG DEVICES HMC745LC3TR HMC745LC3TR数据手册

HMC745LC3TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 143.4549 ¥ 1074.8642
库存: 7145
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1074.86
直接购买
加入购物车
