ADG428BRZ-REEL

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Multiplexer Single 8:1 18-Pin SOIC W T/R
供应商型号: 4032441
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 ADG428BRZ-REEL

ADG428BRZ-REEL概述

    ADG428/ADG429 高性能模拟多路复用器技术手册

    产品简介


    ADG428 和 ADG429 是高性能模拟多路复用器,分别具有8个单通道和4个差分通道。这些多功能复用器被设计用于微处理器接口,能够通过控制输入地址线选择不同的信号源。ADG428和ADG429广泛应用于自动测试设备、数据采集系统、通信系统、航空电子及军事系统、微处理器控制的模拟系统和医疗仪器等领域。

    技术参数


    | 参数 | 单位 | 测试条件/注释 |
    | :: | :: | :: |
    | 模拟开关
    | 模拟信号范围 | VSS 到 VDD | -40°C 到 +85°C |
    | RON | 60 Ω 典型值 | VD = ±10 V, IS = -1 mA |
    100 Ω 最大值
    | ∆RON | 10% 最大值 | -10 V < VS < 10 V, IS = -1 mA |
    | 泄漏电流
    | 源关断泄漏 | IS(OFF) | ±0.03 nA 典型值 | VD = ±10 V, VS = 710 V |
    ±0.5 nA 最大值
    | 漏极关断泄漏 | ID(OFF) | ±0.07 nA 典型值 | VD = ±10 V, VS = 710 V |
    ±1 nA 最大值
    | 通道导通泄漏 | ID, IS(ON) | ±1 nA 最大值 | VS = VD = ±10 V |

    产品特点和优势


    - 扩展信号范围:采用增强LC2MOS工艺,信号范围可达到电源轨。
    - 低功耗:适合便携式或低功耗应用。
    - 低 RON(导通电阻):典型的导通电阻为60 Ω,保证高效信号传输。
    - 双电源/单电源操作:适用于多种电压等级的应用环境。
    - 高集成度:便于系统集成,减少外部电路需求。

    应用案例和使用建议


    ADG428和ADG429广泛应用于自动测试设备和数据采集系统,由于其高集成度和低功耗特性,在工业自动化、医疗设备等领域具有广泛应用潜力。例如,在一个典型的数据采集系统中,ADG428可以快速切换多个传感器的输入信号到单个ADC进行处理。在设计时应注意信号路径的选择和布局,以确保信号完整性。
    使用建议:
    1. 在接线时要确保电源电压符合规格要求。
    2. 适当放置去耦电容,提高信号稳定性。
    3. 根据应用需求选择合适的电源模式(单电源或双电源)。

    兼容性和支持


    ADG428/ADG429的数字输入兼容TTL电平,可以在全温度范围内工作,使其易于与各种微处理器和其他数字系统接口。厂家提供了详细的规格书和技术支持,帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:如何连接 ADG428/ADG429 的数字输入?
    - 答:将数字输入连接到微处理器或其他逻辑电路,注意保持电平兼容性。
    2. 问:如何设置正确的信号通道?
    - 答:根据所需通道的地址配置A0、A1、A2(对于ADG428)或A0、A1(对于ADG429),并通过EN端口启用设备。
    3. 问:如何处理信号泄露问题?
    - 答:使用去耦电容减小噪声影响,确保信号质量。

    总结和推荐


    综上所述,ADG428/ADG429是一系列高性能模拟多路复用器,具备广泛的适用范围和卓越的技术参数。尤其适用于需要高精度信号传输和处理的应用场景。因此,强烈推荐使用该系列产品。

ADG428BRZ-REEL参数

参数
11.75mm(Max)
7.6mm(Max)
2.35mm(Max)

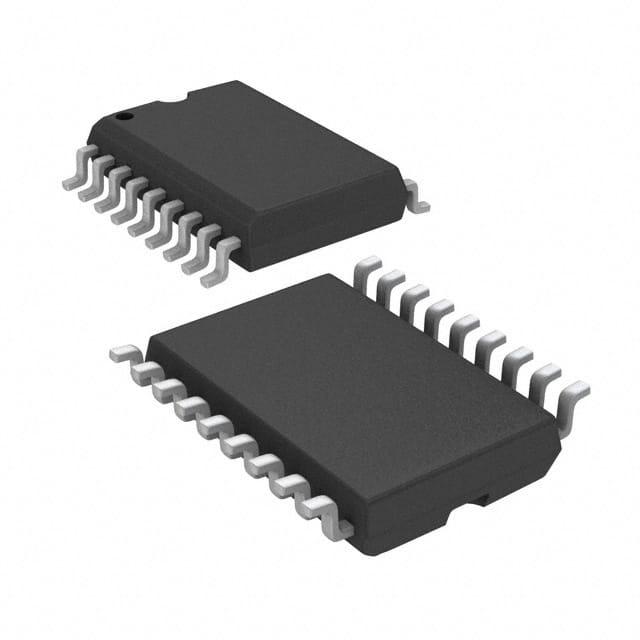

通用封装 SOIC-18
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADG428BRZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADG428BRZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES ADG428BRZ-REEL ADG428BRZ-REEL数据手册

ADG428BRZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.112
10+ ¥ 79.91
25+ ¥ 78.3153
100+ ¥ 76.7207
250+ ¥ 75.126
500+ ¥ 73.5314
1000+ ¥ 71.9367
库存: 36
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 799.1
