MAX4750EUD+T

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 其他接口芯片 MAX4750EUD+T

MAX4750EUD+T概述

    MAX4747–MAX4750 低电压四通道单极双掷模拟开关技术手册

    1. 产品简介


    MAX4747–MAX4750 是 Maxim Integrated 生产的一系列低电压模拟开关,它们属于单极双掷(SPST)/双单极双掷(SPDT)类型,适用于多种需要高精度、低功耗的应用场景。这些开关可以由单电源供电,工作电压范围为+2V至+11V,非常适合便携式设备、音频/视频信号路由、数据采集系统等领域。

    2. 技术参数


    - 供电范围:+2V 至 +11V
    - 最大漏电流:0.1nA
    - 典型静态电流消耗:0.5nW
    - 最大导通电阻:+5V 时 25Ω,+3V 时 50Ω
    - 导通电阻匹配度:+5V 时 3Ω,+3V 时 3.5Ω
    - 关断隔离度:-72dB @ 1MHz
    - 串扰抑制比:-84dB @ 1MHz
    - 带宽:250MHz(-3dB)
    - 输出电容:20pF
    - 输入电容:40pF
    - 逻辑电平:支持 TTL/CMOS 兼容

    3. 产品特点和优势


    MAX4747–MAX4750 的关键优势在于其极低的漏电流(0.1nA)和超低的静态电流消耗(0.5nW),使其非常适合电池供电设备。此外,其在不同温度下的性能一致性也相当出色,适用于各种严苛的工作环境。特别是其在高频下的出色隔离性能和小封装尺寸,使得它在便携设备中具备明显的竞争优势。

    4. 应用案例和使用建议


    - 便携式医疗设备:例如血糖仪,这种开关的低功耗特性和小巧封装使其成为医疗设备的理想选择。
    - 音频/视频系统:在音频/视频信号路由中,其高隔离度和宽带特性能够有效减少信号失真。
    - 通信电路:在通信电路中,MAX4747–MAX4750 可以确保信号完整性,减少串扰。
    使用建议:
    - 在高电压应用中,确保外部并联电容以提高稳定性。
    - 注意正确的逻辑电平驱动方式,以避免不必要的功率损耗。
    - 在高阻抗应用中,选择合适的电源顺序来保护电路不受过压损害。

    5. 兼容性和支持


    MAX4747–MAX4750 支持 TTL/CMOS 逻辑兼容,可广泛应用于各种现有电子设备。Maxim Integrated 提供全面的技术支持,包括详尽的数据手册、应用指南和技术文档,确保用户能顺利集成和使用该产品。

    6. 常见问题与解决方案


    - 问题: 信号质量不佳,存在明显失真。
    - 解决方法: 检查电路设计,确保使用适当的电源顺序,并适当添加外部电容来稳定信号。

    - 问题: 开关性能不稳定,尤其是在低温下。
    - 解决方法: 确保正确接地,并且避免在极端环境下直接暴露设备。

    7. 总结和推荐


    综上所述,MAX4747–MAX4750 系列低电压模拟开关凭借其出色的性能和多样化的应用特性,在电池供电系统、音频/视频信号路由以及数据采集系统中展现出强大的应用潜力。强烈推荐在需要高性能、低功耗和高可靠性的场合选用此系列产品。

MAX4750EUD+T参数

参数

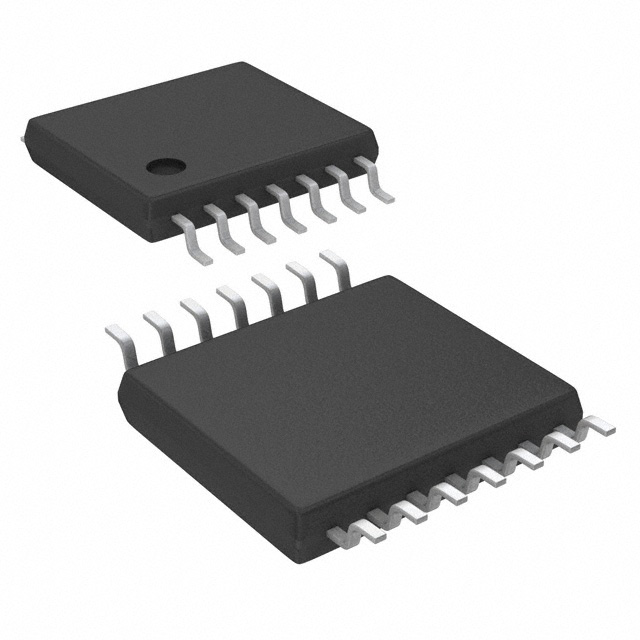

通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MAX4750EUD+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX4750EUD+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES MAX4750EUD+T MAX4750EUD+T数据手册

MAX4750EUD+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
