LTC3355EUF#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 1MHz Adjustable 1 5V 2.7V 20V 3V QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 4025277
供应商: 海外现货
标准整包数: 1

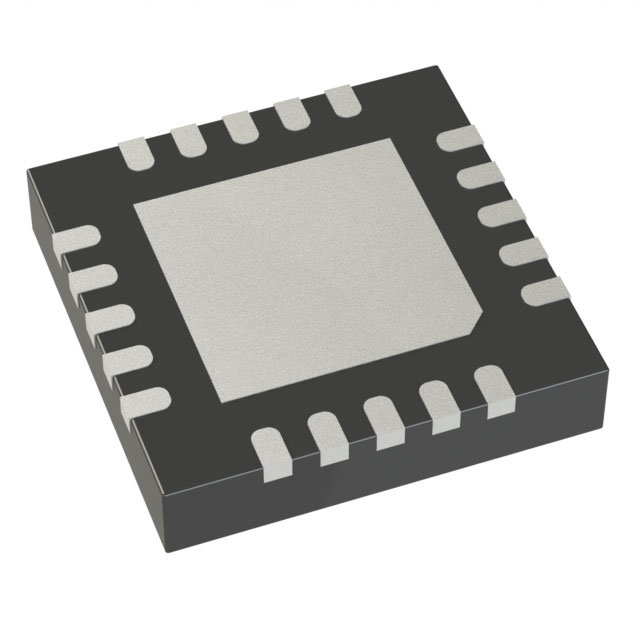

ANALOG DEVICES DC-DC稳压器 LTC3355EUF#PBF

LTC3355EUF#PBF概述


    产品简介


    LTC3355:高效DC/DC转换器及超级电容充电管理芯片
    LTC3355 是一款集成超级电容充电管理和备份电源管理的DC/DC转换器。它专为输入电源中断期间提供平稳过渡的应用设计,能够在主电源丢失时通过超级电容器提供连续输出电压(VOUT)。这款芯片的主要功能包括一个非同步电流模式1A降压开关调节器和一个5A升压开关调节器,能够从单个超级电容器获取能量并为负载供电。
    主要功能:
    - 非同步电流模式1A降压开关调节器
    - 5A升压开关调节器
    - 超级电容器充电器和电源备份操作
    - 热量调节回路,确保最大充电电流同时限制晶片温度不超过110°C
    应用领域:
    - 功率计量设备
    - 工业报警系统
    - 固态驱动器

    技术参数


    以下是LTC3355的技术规格和性能参数,详细描述如下:
    | 参数 | 描述 |

    | 输入电压范围 | 3V 至 20V |
    | 输出电压范围 | 2.7V 至 5V |
    | 主降压稳压器 | 1A 电流模式 |
    | 升压备份稳压器 | 5A 电流,单超级电容器供电 |
    | 充电电流 | 可编程至 1A,具有过压保护 |
    | VIN电源失效指示 | 用于检测输入电源是否失效 |
    | VCAP电源良好指示 | 用于确认超级电容器电压是否达到设定值 |
    | 输出电源复位信号 | 用于在系统恢复时触发复位 |
    | 包装规格 | 20引脚 4mm × 4mm QFN封装 |

    产品特点和优势


    LTC3355 的独特功能和优势:
    1. 高效率: 能够在较宽的输入电压范围内维持高效率,从而降低能耗。
    2. 紧凑设计: 小巧的20引脚QFN封装,节省电路板空间。
    3. 热保护机制: 内置热量调节回路,可有效控制芯片温度,确保长期稳定运行。
    4. 多功能集成: 集成的充电器和稳压器,提供完整的电源管理解决方案。
    5. 灵活配置: 多个可调参数和引脚功能,允许灵活适应各种应用场景。

    应用案例和使用建议


    典型应用场景:
    - 功率计量设备:在断电情况下,利用超级电容器提供短暂的应急电源,保证系统的正常运行。
    - 工业报警系统:在主电源中断时,自动切换到超级电容器供电,确保报警信号能够持续发出。
    - 固态驱动器:利用超级电容器提供的备用电源,在突发断电情况下确保数据完整性。
    使用建议:
    - 设计时应注意电源输入部分的滤波和去耦合,以减少EMI干扰。
    - 使用低ESR陶瓷电容进行本地旁路,以增强系统稳定性。
    - 选择适当的电阻值以实现所需的充电电流和输出电压。
    - 在高温环境下运行时,需特别关注散热措施以避免温度过高导致损坏。

    兼容性和支持


    兼容性:
    - LTC3355 与其他电子元件和设备高度兼容,适用于多种应用场景。
    - 提供标准接口和可编程参数,便于系统集成和定制化开发。
    支持与维护:
    - Linear Technology 提供全面的技术文档和用户指南。
    - 厂商技术支持团队随时在线,解答用户疑问和故障排查。
    - 官方网站提供详细的安装说明和应用笔记,方便用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电电流不正常 | 检查电阻值和连接是否正确 |
    | 输出电压不稳定 | 检查外部电阻分压网络 |
    | 温度过高 | 增加散热措施,检查散热设计是否合理 |

    总结和推荐


    总结:
    LTC3355是一款高性能的DC/DC转换器和超级电容充电管理芯片,集成了先进的电流模式控制技术和热量调节机制,具备高效率、紧凑设计和多功能集成的特点。它在各种应用中表现出色,特别是在断电期间提供可靠的电源备份。
    推荐:
    鉴于其优异的性能和广泛的应用场景,我们强烈推荐LTC3355作为高性能电源管理解决方案的理想选择。无论是工业自动化、智能电网还是其他需要高效电源管理的领域,LTC3355都是您不可或缺的合作伙伴。

LTC3355EUF#PBF参数

参数
拓扑 Buck
输出类型 Adjustable
最大输出电压 5V
功能 Step-Down
最小输出电压 2.7V
输出数量 1
最大输入电压 20V
开关频率 1MHz
同步整流器 No
最小输入电压 3V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3355EUF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3355EUF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3355EUF#PBF LTC3355EUF#PBF数据手册

LTC3355EUF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 77.151
10+ ¥ 52.5604
91+ ¥ 49.3837
182+ ¥ 46.1944
273+ ¥ 45.5996
546+ ¥ 45.3085
1001+ ¥ 45.0047
库存: 168
起订量: 23 增量: 1
交货地:
最小起订量为:10
合计: ¥ 525.6
