首页  >  产品百科  >  DS1811R-5+T&R

DS1811R-5+T&R

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: Processor Supervisor 4.62V 1 Active Low/Open Drain 3-Pin SOT-23 T/R
供应商型号: 2512450
供应商: 海外现货
标准整包数: 1

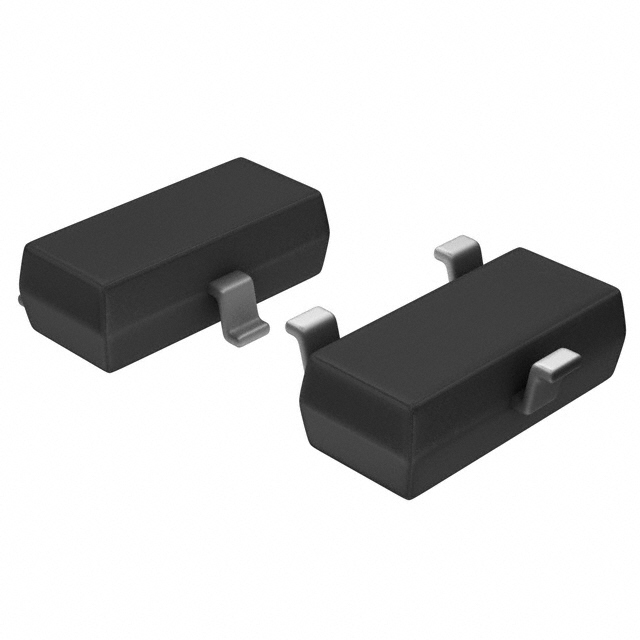

ANALOG DEVICES 电源管理芯片(PMIC) DS1811R-5+T&R

DS1811R-5+T&R概述

    # DS1811 EconoReset 技术手册概述

    产品简介


    DS1811 EconoReset 是一款精密温度补偿电压参考和比较器电路,用于监测电源状态(VCC)。当检测到电源供应异常时,该器件会自动生成内部电源失效信号,从而触发复位并保持其活动状态。该器件具备自动重启微处理器的功能,当电源恢复正常后,保持复位状态约150毫秒以确保系统稳定。它提供低功耗、紧凑封装和高效的输出,使其在众多应用领域中成为优选产品。

    技术参数


    工作条件
    - 供电电压:0.0V 至 5.5V
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 焊接温度:260°C,持续时间10秒
    直流电气特性
    - 输出电流:+10 mA(VCC=2.7V时)
    - 工作电流:30 ~ 40 µA(VCC<5.5V时)
    - 内部上拉电阻:3.5 kΩ ~ 7.5 kΩ
    - 复位阈值电压:DS1811-5: 4.50V ~ 4.75V,DS1811-10: 4.25V ~ 4.49V,DS1811-15: 4.00V ~ 4.24V
    - 输出电容:10 pF
    交流电气特性
    - 复位激活时间:100ms 至 300ms
    - 电源检测至复位时间:2µs 至 5µs
    - 电源上升时间:0ns
    - 电源下降时间:300µs
    - 上电恢复时间:100ms 至 300ms

    产品特点和优势


    - 自动重启微处理器:在电源故障恢复后自动重启微处理器。
    - 稳定的复位功能:在电源恢复正常后,保持复位状态约150毫秒,以确保系统稳定。
    - 减少外部组件:内部集成了精密温度补偿电压参考和电压传感器,减少了对外部组件的需求。
    - 封装选择:提供低成本的TO-92封装和节省空间的SOT-23封装。
    - 高效输出:配备内置5.5 kΩ上拉电阻的开漏输出。

    应用案例和使用建议


    应用案例
    - 单片机系统:在需要监控电源状态并确保系统稳定启动的应用中,如工业控制、医疗设备和智能家居系统。
    - 电池供电设备:对于电池供电设备,确保电源不稳定时能够安全复位和重启。
    使用建议
    - 外部电阻:在某些应用中,为了确保微处理器复位控制电路的正常工作,可能需要外接1kΩ的电阻。
    - 电源稳定:确保电源电压在操作范围内,并且避免长时间处于绝对最大额定值条件下,以保证可靠性。

    兼容性和支持


    DS1811 EconoReset 可与其他标准单片机和电源监控系统兼容。Maxim Integrated 提供详细的技术文档和应用指南,帮助用户更好地理解和使用该产品。此外,技术支持团队随时待命,为用户提供全方位的服务和支持。

    常见问题与解决方案


    1. 电源电压超出范围:
    - 问题描述:电源电压低于或高于规定的范围。
    - 解决方案:确保电源电压在0.0V至5.5V之间,并检查电源系统的稳定性。
    2. 复位时间不准确:
    - 问题描述:复位时间与技术手册中描述的不符。
    - 解决方案:确认所有连接正确无误,并检查供电电压是否符合规定要求。
    3. 电源失效检测延迟:
    - 问题描述:电源失效检测延迟,导致复位功能失效。
    - 解决方案:检查电源的瞬态响应,并确保其符合设计规范。

    总结和推荐


    DS1811 EconoReset 集成度高、功能全面,是一款优秀的电源监控芯片,适用于多种应用场合。其独特的自动重启功能、稳定的复位时间和紧凑的封装使其在市场上具有很强的竞争力。对于需要精确电源管理和可靠复位功能的应用,我们强烈推荐使用这款产品。

DS1811R-5+T&R参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS1811R-5+T&R厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1811R-5+T&R数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES DS1811R-5+T&R DS1811R-5+T&R数据手册

DS1811R-5+T&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.3612
10+ ¥ 24.5273
25+ ¥ 21.338
100+ ¥ 18.4145
250+ ¥ 18.1614
500+ ¥ 17.9082
3000+ ¥ 17.7564
6000+ ¥ 17.7311
库存: 2504
起订量: 57 增量: 1
交货地:
最小起订量为:25
合计: ¥ 533.45
