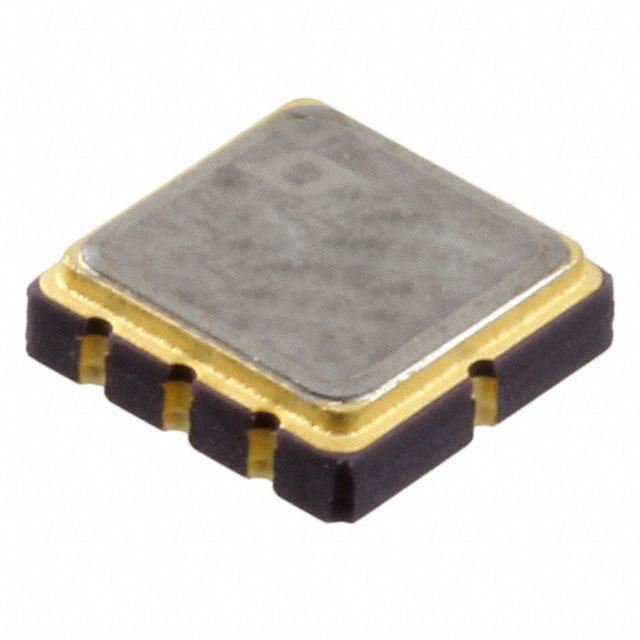

LTC6655CHLS8-5#PBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 5ppm/℃ 7.5mA Fixed 5mA 0.25ppmp-p 5V 5V ±0.05% LLCC 贴片安装 5mm*5mm*1.45mm
供应商型号: 4031478
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电压基准芯片 LTC6655CHLS8-5#PBF

LTC6655CHLS8-5#PBF概述


    产品简介


    LTC6655/LTC6655LN:低噪声低漂移精密参考电压
    LTC6655 是一款完整的高精度带隙电压参考系列,旨在提供卓越的噪声和温度漂移性能。适用于高分辨率测量的仪器仪表和测试设备,同时具备严苛的汽车和工业应用需求。此外,它经过全面指定,工作温度范围为 -40°C 至 125°C。
    LTC6655LN 在其基础上增加了一个噪声减少引脚(Noise Reduction),通过外接电容即可显著降低宽带噪声。
    产品类型:
    - 电压参考
    - 精密带隙参考
    主要功能:
    - 极低噪声和漂移
    - 低温系数
    - 高准确度
    应用领域:
    - 测试与测量设备
    - 数据采集系统
    - 秤重装置
    - 精密电池监控
    - 医疗设备

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 1.25V, 2.048V, 2.5V, 3V, 3.3V, 4.096V, 5V |
    | 最大噪声(LTC6655-2.5) | 0.25 ppm 峰峰值(0.1Hz 至 10Hz) |
    | 最大噪声(LTC6655LN-2.5) | 0.12 ppm 峰峰值(0.1Hz 至 10Hz) |
    | 最小输入电压 | 500 mV |
    | 最大输入电压 | 13.2V |
    | 输出短路持续时间 | 无限 |
    | 封装类型 | 8 引脚塑料 MSOP 和 8 引脚陶瓷 LS8 封装 |

    产品特点和优势


    LTC6655/LTC6655LN 的主要特点包括:
    - 低噪声:峰峰值噪声在 0.1Hz 到 10Hz 范围内仅为 0.25 ppm(LTC6655-2.5),且在 10Hz 到 1kHz 范围内仅为 0.21 ppm(LTC6655LN-2.5)。
    - 低漂移:最大温度系数为 2 ppm/°C。
    - 高精度:最大输出电压误差为 ±0.025%。
    - 良好的负载调节:±10 ppm/mA(LTC6655-1.25)。
    - 宽工作电压范围:最小输入电压可低至 500mV,最大可达 13.2V。
    - 低功耗模式:低功耗模式下电流消耗小于 20μA。
    这些特点使得 LTC6655/LTC6655LN 成为高分辨率测量系统和其他需要极高精度的应用的理想选择。

    应用案例和使用建议


    应用案例
    - 医疗设备:在医疗设备中,LTC6655 的高精度和低噪声特性使其成为心电图仪(ECG)、血压计和其他诊断设备中电压参考的理想选择。
    - 高分辨率数据采集系统:数据采集系统需要稳定的电压参考,以确保传感器读数的准确性。LTC6655 的低漂移特性可以有效提高系统的稳定性。
    使用建议
    - 噪声管理:在设计电路时,合理选择噪声减少电容(CNR),通常采用 100μF 以上的电容,可以有效降低宽带噪声。
    - 热管理:确保散热设计良好,避免过高的温度影响器件性能。

    兼容性和支持


    LTC6655/LTC6655LN 可以与其他标准电子元器件配合使用,特别是在测试和测量系统中。其封装类型包括 8 引脚塑料 MSOP 和 8 引脚陶瓷 LS8 封装,具有良好的电气特性和物理稳定性。
    技术支持:供应商提供详尽的技术文档和应用指南,用户可以通过官网获取最新的资料和下载相关工具。

    常见问题与解决方案


    Q: 如何连接 SHDN 引脚?
    - A: SHDN 引脚用于控制芯片的开启和关闭。连接到低电平使能,高电平禁用。
    Q: 如何设置输出电压?
    - A: 通过外部电阻分压网络调整输出电压。具体计算方法可以在技术手册中找到。

    总结和推荐


    综上所述,LTC6655/LTC6655LN 提供了出色的噪声和漂移性能,非常适合高分辨率测试和测量系统。其广泛的温度范围、低功耗模式和优秀的封装设计使其成为市场上极具竞争力的产品。强烈推荐在对精度要求极高的应用场景中使用该产品。
    如果需要更高的稳定性和更低的噪声,推荐使用带有噪声减少引脚的 LTC6655LN 版本。总的来说,无论是工业、医疗还是消费电子领域,LTC6655/LTC6655LN 都是理想的选择。

LTC6655CHLS8-5#PBF参数

参数
输出类型 Fixed
精度 ±0.05%
噪声 - 10Hz 至 10KHz -
温度系数 5ppm/℃
噪声 - 0.1Hz 至 10Hz 0.25ppmp-p
最大输出电压 5V
最大串联VREF—输入电压 -
最小输出电压 5V
电流 - 阴极 -
输出电流 5mA
工作电源电流 7.5mA
长*宽*高 5mm*5mm*1.45mm
通用封装 LLCC
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘
