LTC3528BEDDB#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 升压,正 Yes 1MHz Adjustable式 1 5.25V 1.6V 5.25V 880mV DFN 贴片安装 3mm(长度)*2mm(宽度)
供应商型号: LTC3528BEDDB#TRMPBF
供应商: 国内现货
标准整包数: 1000

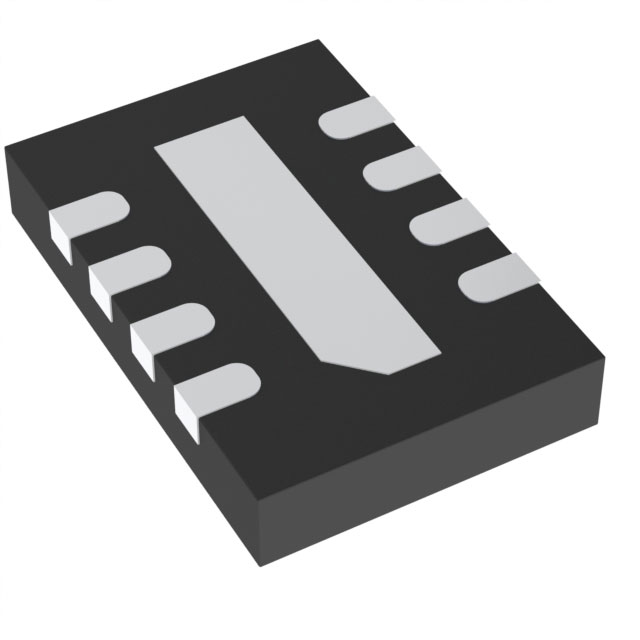

ANALOG DEVICES DC-DC稳压器 LTC3528BEDDB#TRMPBF

LTC3528BEDDB#TRMPBF概述

    LTC3528/LTC3528B:1A 1MHz 同步升压DC/DC转换器

    产品简介


    LTC3528/LTC3528B 是一款由Linear Technology设计的同步、固定频率升压DC/DC转换器。此产品特别适用于单节或多节电池供电的产品中,因其具备高效率的同步整流、低启动电压(700mV)及轻载下连续切换等特点,能够延长设备运行时间。该转换器采用3mm×2mm的小型DFN封装,内置抗振铃电路,以降低电磁干扰。此外,它还提供了低关断电流、电源就绪输出、短路保护和热过载保护等额外功能。LTC3528/LTC3528B可以广泛应用于医疗仪器、基于闪存的MP3播放器、降噪耳机、无线鼠标和蓝牙耳机等场景。

    技术参数


    - 输入电压范围:700mV 至 6V
    - 输出电压范围:1.6V 至 5.25V
    - 最大效率:高达94%
    - 开关频率:1MHz(允许使用小型、低剖面电感和陶瓷电容器)
    - 软启动:集成软启动功能
    - 启动电压:700mV(典型值)
    - 输出断开功能
    - 控制方式:内部补偿的电流模式PWM控制
    - 待机电流:LTC3528为12µA(Burst模式),LTC3528B为低噪声PWM操作

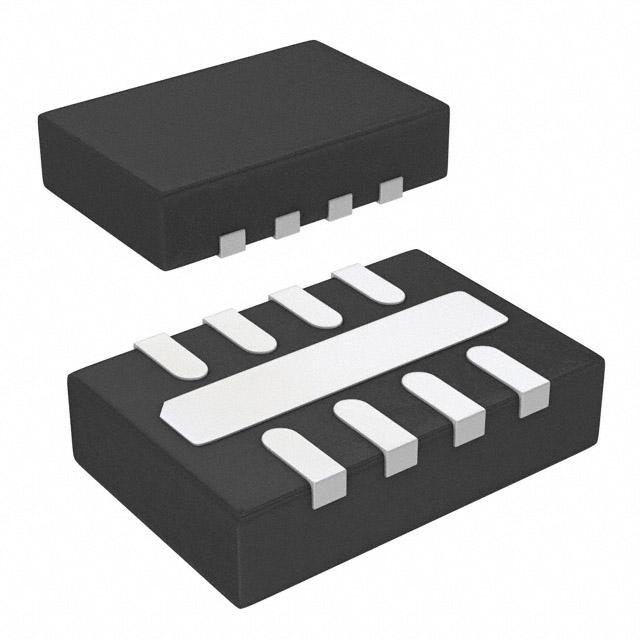

    - 封装形式:8引脚3mm×2mm×0.75mm DFN封装

    产品特点和优势


    1. 高效能同步整流:能够在轻载条件下保持高效率。
    2. 低启动电压:最小启动电压仅为700mV,可在非常低的电压下正常工作。
    3. 集成软启动和内部补偿:简化设计流程并减少外部组件。
    4. 抗振铃电路:降低了电磁干扰,提高了系统的整体性能。
    5. 低噪音PWM操作:适合需要低噪声的应用场景。

    应用案例和使用建议


    医疗仪器:适用于需要稳定电源的医疗设备。由于其低启动电压和高效能的特点,可以在电池供电的情况下实现较长的运行时间。
    闪存MP3播放器:在便携式设备中使用时,可以提供稳定的电源输出,确保音频质量不受影响。
    降噪耳机:在耳机应用中,利用低噪声PWM操作可显著降低系统噪声,提升用户体验。
    使用建议:
    - 在需要极高效率的应用中,选择LTC3528,其Burst模式可降低轻负载下的功耗。
    - 在注重低噪声表现的应用中,LTC3528B更适合。

    兼容性和支持


    该产品与其他标准电子元器件高度兼容,可通过适当的设计方案轻松集成到现有系统中。制造商提供了详尽的技术文档和应用指南,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题:启动电压过低导致无法启动?
    - 解决方法:检查输入电压是否达到最低启动要求,或者考虑调整电阻分压器设置输出电压。

    - 问题:遇到过度发热的问题?
    - 解决方法:确保散热良好,可能需要加大输入电容的容量。

    总结和推荐


    LTC3528/LTC3528B作为一款高效率的升压DC/DC转换器,具备出色的启动特性和抗振铃功能,非常适合各种电池供电的应用。无论是医疗设备还是消费电子产品,它都能提供可靠的电源管理解决方案。强烈推荐用于需要高效率和低功耗的场合。

LTC3528BEDDB#TRMPBF参数

参数
最大输出电压 5.25V
开关频率 1MHz
最小输出电压 1.6V
输出数量 1
输出类型 Adjustable式
最大输入电压 5.25V
功能 Boost
最小输入电压 880mV
拓扑 升压,正
同步整流器 Yes
长*宽*高 3mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTC3528BEDDB#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3528BEDDB#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3528BEDDB#TRMPBF LTC3528BEDDB#TRMPBF数据手册

LTC3528BEDDB#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
