LT3970IDDB#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 正,降压 No 200KHz~2.25MHz Adjustable式 1 25V 1.21V 40V 4.2V DFN-10 贴片安装 3mm(长度)*2mm(宽度)
供应商型号: LT3970IDDB#TRPBF
供应商: 国内现货
标准整包数: 2500

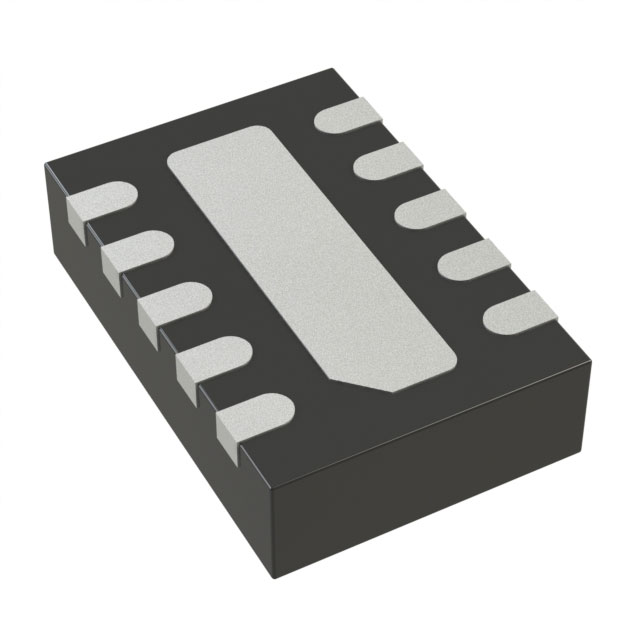

ANALOG DEVICES DC-DC稳压器 LT3970IDDB#TRPBF

LT3970IDDB#TRPBF概述

    LT3970 系列电源管理芯片技术手册解析

    产品简介


    LT3970 是一款由ADI公司(Analog Devices)开发的可调频率单片降压开关稳压器。该芯片适用于宽输入电压范围,最高可达40V,且拥有非常低的静态电流消耗(仅2.5μA)。它集成了高效率开关、续流二极管、升压二极管、振荡器及控制和逻辑电路。通过低纹波突发模式操作,LT3970 可以在轻载条件下保持高效率,并将输出纹波控制在5mV以下。采用电流模式拓扑结构,确保了快速瞬态响应和良好的环路稳定性。此芯片还具备输出短路和过电压保护功能,并提供使能引脚和电源就绪信号,以确保稳定运行。LT3970提供小尺寸的10针MSOP和3mm×2mm DFN封装,非常适合便携式产品、工业电源和汽车电池调节等多种应用场合。

    技术参数


    - 输入电压范围:4.2V 至 40V
    - 输出电压范围:1.21V 至 25V
    - 输出电流:最大 350mA
    - 输出电压固定值:3.3V、3.42V 和 5V
    - 频率范围:200kHz 至 2.2MHz(可调)
    - 纹波电压:小于 5mVP-P
    - 静态电流:最低 2.5μA,关断电流为 0.7μA
    - 工作温度范围:-40°C 至 125°C(标准级),-40°C 至 150°C(高温级)

    产品特点和优势


    1. 超低静态电流:2.5μA 的静态电流使 LT3970 成为电池供电设备的理想选择。
    2. 宽输入电压范围:4.2V 至 40V 的宽输入范围使其适用于多种电源系统。
    3. 集成化设计:集成了所有的关键组件,如开关、二极管和控制器,减少了外部元器件的数量。
    4. 高效率和低纹波:采用低纹波突发模式操作,在轻载情况下仍能保持高效率。
    5. 保护机制完善:内置短路保护和过电压保护功能,确保系统安全可靠。
    6. 小尺寸封装:提供了MSOP和DFN两种封装方式,便于PCB设计和布局。

    应用案例和使用建议


    - 典型应用:5V 步降转换器
    - 实际使用场景:适用于工业自动化控制系统、电动汽车电池管理系统、便携式设备充电器等。
    - 使用建议:在设计电路时,确保输入电压范围合理,输出电容和电感值选择适当,以满足系统需求。建议进行详细的仿真和测试,以确保系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:LT3970 可与其他标准的电源管理和控制电路良好配合,适用于多种电子系统。
    - 技术支持:制造商提供详尽的技术文档和支持,包括在线资源、客户支持和定制服务。

    常见问题与解决方案


    1. 问:如何设定输出电压?
    - 解决方法:根据所需输出电压调整反馈电阻分压器,具体公式可在技术手册中找到。

    2. 问:能否使用更高的输入电压?
    - 解决方法:需要确保所有相关组件(如电感和电容)能够承受高电压,同时注意散热问题。

    总结和推荐


    LT3970 系列芯片凭借其高效率、低纹波、低功耗和丰富的保护机制,在多种应用中展现出色的性能。其高集成度和灵活的配置选项使其成为系统设计师的首选。对于追求高效、可靠的电源管理解决方案的应用场合,我们强烈推荐使用 LT3970 系列芯片。

LT3970IDDB#TRPBF参数

参数
输出数量 1
功能 Buck
最大输入电压 40V
最小输出电压 1.21V
开关频率 200KHz~2.25MHz
拓扑 正,降压
同步整流器 No
输出类型 Adjustable式
最大输出电压 25V
最小输入电压 4.2V
长*宽*高 3mm(长度)*2mm(宽度)
通用封装 DFN-10
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT3970IDDB#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3970IDDB#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3970IDDB#TRPBF LT3970IDDB#TRPBF数据手册

LT3970IDDB#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
