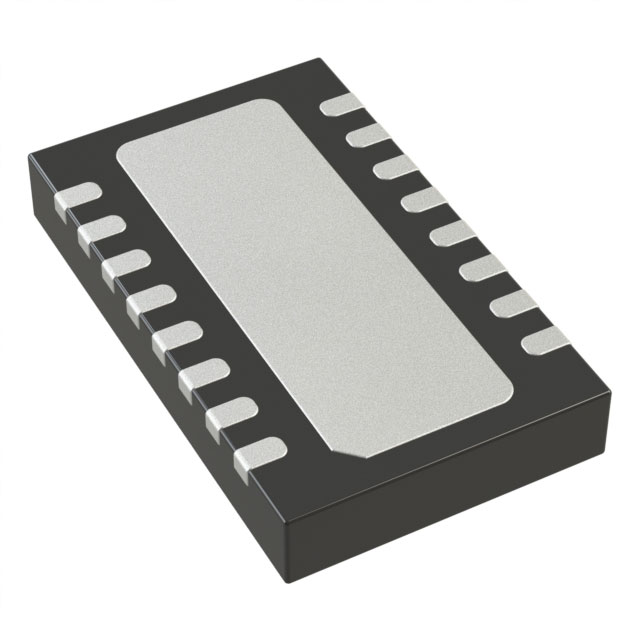

LTC2914CDHC-1#PBF

产品分类: 电源监控芯片
厂牌: ANALOG DEVICES
产品描述: 否 70μA 8.5ms 低有效 Open Drain 4 2.3V 6.9V 是 否 DFN 贴片安装 5mm(长度)*3mm(宽度)
供应商型号: LTC2914CDHC-1#PBF
供应商: 期货订购
标准整包数: 1022
ANALOG DEVICES 电源监控芯片 LTC2914CDHC-1#PBF

LTC2914CDHC-1#PBF概述


    产品简介


    LTC2914 是一款四通道的正负电压监测器,适用于桌面和笔记本电脑、网络服务器以及核心和 I/O 电压监测等多种应用场合。该器件能够同时监测四个电压,并具备可调的过压(OV)和欠压(UV)阈值。LTC2914 能够确保监测电压的门限精度在±1.5%以内,并具有输入防抖动功能。此外,LTC2914 可以监测多达两个负电压,并提供一个 1V 缓冲参考输出。

    技术参数


    - 工作电压范围:VCC:–0.3V 至 6V;OV、UV:–0.3V 至 16V;TMR:–0.3V 至(VCC + 0.3V);VLn、VHn、LATCH、DIS、SEL:–0.3V 至 7.5V
    - 电流参数:
    - IVCC:10mA
    - 参考负载电流(IREF):±1mA
    - IUV、IOV:10mA
    - 工作温度范围:
    - LTC2914C:0°C 至 70°C
    - LTC2914I:–40°C 至 85°C
    - LTC2914H:–40°C 至 125°C
    - 存储温度范围:–65°C 至 150°C
    - 封装形式:16 引脚 SSOP 和 16 引脚(5mm × 3mm)DFN 封装
    - 静态电流:62µA
    - 参考输出电压:1V
    - 输入引脚电压范围:VHn、VLn、LATCH、DIS、SEL:–0.3V 至 7.5V
    - 绝对最大额定值:输入电流到 GND 为 –0.3V 至 VCC + 0.3V
    - 封装选项:塑料(5mm × 3mm)DFN 和 SSOP 封装

    产品特点和优势


    LTC2914 的关键特点包括:
    - 多功能性:能够监测四种不同的电压,支持正负电压检测。
    - 高精度:保证电压监测的准确性达到±1.5%的水平。
    - 灵活性:通过选择不同配置来适应不同的应用场景,如通过三态输入选择不同的电压极性组合。
    - 低功耗:具有超低的静态电流(62µA),适合电池供电的应用。
    - 可靠性:具有输入防抖动功能,可以可靠地进行复位操作。

    应用案例和使用建议


    LTC2914 广泛应用于多种场合,例如桌面和笔记本电脑、网络服务器和工业控制系统。在这些应用场景中,它能够有效地监测核心和 I/O 电压,从而保证系统的稳定运行。
    使用建议:
    - 在设计时,根据具体应用需求选择合适的电阻配置,以确保所需的 UV 和 OV 触发点。
    - 确保所有输入引脚正确接地或连接至 VCC,以避免潜在的误触发。
    - 在电源设计中考虑适当的电容值,以调整复位延时时间。

    兼容性和支持


    LTC2914 支持多种不同的封装形式,可以轻松集成到现有系统中。厂商提供了详细的用户手册和技术支持,帮助用户解决各种技术问题。

    常见问题与解决方案


    1. Q:如何选择合适的电阻配置?
    - A:参考产品手册中的设计指南,使用 1% 电阻器以确保精度。
    2. Q:如何防止误触发?
    - A:使用内置的防抖动滤波器功能,并确保所有输入引脚正确连接。
    3. Q:如何调整复位延时时间?
    - A:连接一个外部电容(CTMR)至 GND,通过调整电容值来设置复位延时时间。

    总结和推荐


    LTC2914 是一款高性能的四通道电压监测器,具有高精度、多功能性和低功耗的特点,非常适合用于各种需要多路电压监控的应用场合。其易于使用的设计和广泛的应用范围使其在市场上具有很强的竞争力。综上所述,我们强烈推荐使用 LTC2914 来满足各种电压监测需求。

LTC2914CDHC-1#PBF参数

参数
输出类型 Open Drain
人工复位
复位 低有效
最小工作供电电压 2.3V
监控数量 4
看门狗计时器
电池备用开关
最大工作供电电压 6.9V
重置延迟时间 8.5ms
工作电源电流 70μA
应用场景 -
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC2914CDHC-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2914CDHC-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源监控芯片 ANALOG DEVICES LTC2914CDHC-1#PBF LTC2914CDHC-1#PBF数据手册

LTC2914CDHC-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
