LT8335EDDB#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,SEPIC No 2MHz Adjustable 1 28V(Switch) 1.6V 25V 3V DFN 贴片安装,黏合安装
供应商型号: 505-LT8335EDDB#TRPBFDKR-ND
供应商:
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT8335EDDB#TRPBF

LT8335EDDB#TRPBF概述

    LT8335 技术手册概览

    产品简介


    LT8335 是一款由Linear Technology(现为Analog Devices的一部分)生产的高效DC/DC转换器。这款转换器可以通过单个反馈引脚实现正输出电压或负输出电压的生成,可配置为升压、单端初级电感转换器(SEPIC)或反相转换器。LT8335的主要特性是其超低静态电流(IQ)和高效率操作,使其特别适用于电池供电的应用和需要高效率电源的场合。

    技术参数


    - 输入电压范围:3V至25V
    - 开关频率:2MHz
    - 最大开关电流限制:2.5A
    - 工作温度范围:-40°C 至 125°C

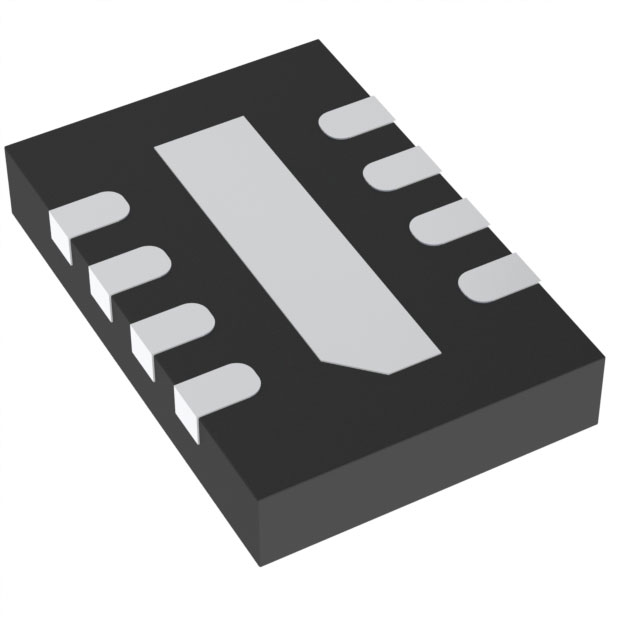

    - 封装:8-lead (3mm × 2mm) Plastic DFN
    - 静态电流:仅6µA(睡眠模式)

    产品特点和优势


    - 超低静态电流:仅为6µA,确保即使在轻负载条件下也具有高效率。
    - 宽输入电压范围:可处理3V至25V的输入电压,非常适合于各种电池供电系统。
    - 集成软启动和折返电流保护:提高系统的可靠性和稳定性。
    - 2MHz固定开关频率:可以实现较小的外部组件尺寸,减少整体解决方案的成本和体积。
    - 内部补偿和无损软启动:简化设计,加快产品上市时间。

    应用案例和使用建议


    - 典型应用:升压转换器,例如从3V到12V的电压转换。该转换器可广泛应用于工业、电信、医疗诊断设备和便携式电子产品中。
    - 使用建议:为实现最优的轻载效率,建议使用低ESR陶瓷电容器进行INTVCC旁路。此外,在选择肖特基二极管时,应注意最小化反向泄漏电流以避免增加额外的负载。

    兼容性和支持


    - 兼容性:LT8335的设计使其能够与其他标准电路兼容,尤其是在需要升压、SEPIC或反相转换器的场合。
    - 技术支持:用户可以从制造商处获得全面的技术文档和支持,包括应用指南和故障排除技巧。

    常见问题与解决方案


    - 问题1:静态电流过高。解决方法:检查输入电压是否低于UVLO阈值,并确认INTVCC旁路电容器的容量足够大。
    - 问题2:输出电压不稳。解决方法:调整反馈电阻的分压比以确保输出电压准确。
    - 问题3:器件过热。解决方法:增加散热片面积或使用具有更好热导率的PCB材料。

    总结和推荐


    LT8335 是一款专为电池供电和空间受限应用而设计的高效DC/DC转换器。其超低静态电流、宽输入电压范围和易于使用的特性使得它成为市场上极具竞争力的产品之一。因此,对于需要高效率电源转换的应用,强烈推荐使用LT8335。

LT8335EDDB#TRPBF参数

参数
最小输入电压 3V
最大输入电压 25V
输出数量 1
开关频率 2MHz
功能 Step-Up,Step-Up/Step-Down
最小输出电压 1.6V
输出类型 Adjustable
同步整流器 No
拓扑 Boost,SEPIC
最大输出电压 28V(Switch)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

LT8335EDDB#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8335EDDB#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8335EDDB#TRPBF LT8335EDDB#TRPBF数据手册
