首页  >  产品百科  >  DS2775G+

DS2775G+

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 1-Wire Multi-Function Controller 过压,过流 锂离子电池 贴片安装
供应商型号: 2517235
供应商: 海外现货
标准整包数: 1

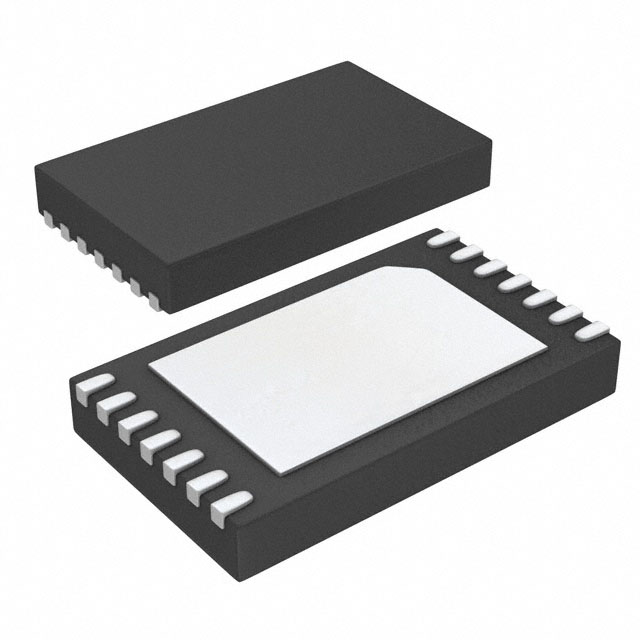

ANALOG DEVICES 电池管理芯片 DS2775G+

DS2775G+概述


    产品简介


    DS2775–DS2778 电池电量监测器
    DS2775–DS2778 是由 Maxim Integrated 生产的一系列用于锂离子(Li+)和聚合物(Li-Poly)电池的电量监测器。这些芯片具备高精度测量电压、温度和电流的能力,可以准确报告剩余容量。其主要功能包括:高侧 nFET 驱动器和保护电路、精度电压测量系统、电池容量估计和SHA-1认证。
    主要应用领域
    - 健康和健身监测设备
    - 数码相机、摄像机和运动相机
    - 医疗设备
    - 手持计算机和终端
    - 手持无线电
    - 家庭和建筑自动化、传感器
    - 智能电池
    - 动力工具

    技术参数


    工作环境
    - 工作电压范围:+4.0V 至 +9.2V
    - 运行温度范围:-20°C 至 +70°C
    - 存储温度范围:-55°C 至 +125°C
    电气特性
    - 测量精度
    - 电压精度:±35 mV(2.0V ≤ VIN1 ≤ 4.6V,0°C ≤ TA ≤ +50°C)
    - 电流精度:±1% FS(典型值)
    - 最大电流消耗
    - 睡眠模式:3 µA(TA ≤ +50°C),10 µA(TA > +50°C)
    - 活动模式:80 µA 至 135 µA
    - SHA-1 计算期间:120 µA 至 300 µA
    - 过压检测
    - 电压范围:4.242 V 至 4.508 V
    - 欠压检测
    - 可编程范围:2.415 V 至 2.485 V
    - 过流检测
    - 充电模式:-60 mV 至 -90 mV(高阈值),-12.5 mV 至 -38 mV(低阈值)
    - 放电模式:80 mV 至 120 mV(高阈值),25 mV 至 50 mV(低阈值)

    产品特点和优势


    - 高精度测量系统:精度的电压、温度和电流测量。
    - 自校准功能:可校准增益和温度系数。
    - 低功耗设计:具有高效睡眠模式,节省电力。
    - 安全保护:集成过压、欠压、过流和短路保护功能。
    - SHA-1认证:提供高级别的安全认证。
    - 易于集成:小巧的封装(3mm x 5mm,14-pin TDFN)。

    应用案例和使用建议


    应用案例
    - 健康和健身监测设备:通过精确的电池状态监测,提升用户体验。
    - 数码相机:确保在长时间拍摄时电池能够持续供电。
    使用建议
    - 健康管理:定期检查电池容量和健康状况,防止突发断电影响使用体验。
    - 智能电池管理:使用SHA-1认证以防止假冒电池进入供应链。

    兼容性和支持


    - 兼容性:支持 Maxim 的 1-Wire 和 2-Wire 接口标准。
    - 数据存储:提供32字节参数EEPROM和16字节用户EEPROM,可用于存储电池制造信息和使用统计。
    - 制造商支持:Maxim Integrated 提供详尽的技术文档和支持服务,帮助客户进行产品选型和集成。

    常见问题与解决方案


    问题1:如何启动充电?
    - 解决方案:将充电器连接到 PK+ 端子,此时 DS2775–DS2778 将自动进入充电模式。
    问题2:如何设置过压和欠压阈值?
    - 解决方案:通过修改控制寄存器中的UV[1:0]位,可以设定过压和欠压的阈值。

    总结和推荐



    总结


    DS2775–DS2778 以其高精度的电量监测和全面的安全保护功能,在众多应用领域中表现出色。特别是其SHA-1认证功能,提高了电池系统的安全性,是市场上值得信赖的选择。
    推荐
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐 DS2775–DS2778 作为高性能电池管理系统的核心组件。

DS2775G+参数

参数
最小工作供电电压 -
最小输出电压 -
输出电流 -
故障保护 过压,过流
接口类型 1-Wire
电池类型 锂离子电池
功能 Multi-Function Controller
最大输出电压 -
最大工作供电电压 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS2775G+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS2775G+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES DS2775G+ DS2775G+数据手册

DS2775G+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.4431
10+ ¥ 50.3329
60+ ¥ 46.5741
120+ ¥ 46.5108
300+ ¥ 45.5869
540+ ¥ 45.5363
1020+ ¥ 45.5236
库存: 63
起订量: 24 增量: 1
交货地:
最小起订量为:10
合计: ¥ 503.32
