LT3015IT-15#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 50dB(120Hz) 2.4mA 负极 Fixed 1.5A 1 15V 30V 15V 30V 680mV@ 1.5A 30mV 27mV TO-220-5 通孔安装
供应商型号: LT3015IT-15#PBF
供应商: 期货订购
标准整包数: 1000

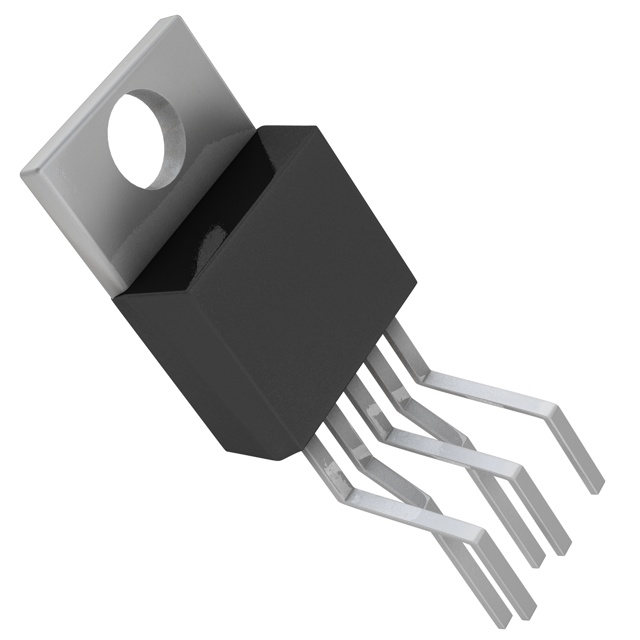

ANALOG DEVICES LDO稳压器 LT3015IT-15#PBF

LT3015IT-15#PBF概述

    LT3015 系列负线性稳压器技术手册

    1. 产品简介


    LT3015系列是凌力尔特公司(现为Analog Devices的一部分)推出的低噪声、低压降、负线性稳压器。这些器件能够在典型情况下提供高达1.5A的输出电流,具有快速瞬态响应能力。该系列特别适合应用于对噪声敏感的场合,如仪器仪表和工业电源等。

    2. 技术参数


    - 输出电流:1.5A
    - 压降电压:310mV
    - 精度电流限制:具备反向折返保护
    - 输出噪声:60µVRMS(10Hz到100kHz)
    - 静态电流:1.1mA(关闭状态下<1µA)
    - 精密正或负关断逻辑
    - 快速瞬态响应
    - 输入电压范围:-1.8V至-30V
    - 可调输出电压范围:-1.22V至-29.3V
    - 固定输出电压:-2.5V、-3V、-3.3V、-5V、-12V、-15V
    - 在压降时控制静态电流
    - 稳定电容:最小10µF的输出电容
    - 热极限:具备滞后效应
    - 逆输出保护

    3. 产品特点和优势


    - 低噪声:适用于对噪声敏感的应用。
    - 快速瞬态响应:能够在负载变化时迅速做出响应。
    - 低压降:仅需310mV的压降就能维持输出。
    - 陶瓷电容器支持:可以在没有额外ESR的情况下使用小型陶瓷电容器。
    - 热管理:具有热极限和滞后效应,确保长期可靠运行。

    4. 应用案例和使用建议


    LT3015系列被广泛应用于多种场景,如后置调节开关电源、负逻辑电源、低噪声仪器仪表以及工业电源等。例如,在工业环境中,可以作为辅助电源来提供稳定的负电压输出。在仪器仪表方面,它可以用于消除来自外部电源的干扰。使用建议包括确保电路设计时考虑适当的输入电压范围和负载条件,以充分利用其快速瞬态响应和低噪声特性。

    5. 兼容性和支持


    LT3015系列提供了多种封装选项,包括5引脚TO-220和DD-Pak、增强散热的12引脚MSOP以及薄型(0.75毫米)的8引脚3mm x 3mm DFN封装。这些不同的封装形式使得LT3015系列能够适应各种不同应用场景的需求。此外,制造商还提供了全面的技术支持和维护服务,确保客户能够在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题:如何确定正确的输出电压?
    - 解决方案:通过调整外部电阻器或使用固定输出电压版本来设定所需的输出电压。

    - 问题:如何确保正确的电流限制?
    - 解决方案:通过设置合适的外部电阻器或使用内置的电流限制机制来确保电流限制在安全范围内。
    - 问题:遇到温度过高时应采取什么措施?
    - 解决方案:确保电路散热良好,选择适当的封装形式,必要时增加散热片以提高散热效率。

    7. 总结和推荐


    综上所述,LT3015系列是一款高性能的负线性稳压器,具备低噪声、低压降、高精度电流限制等优点。其独特的快速瞬态响应能力和出色的稳定性使其成为许多应用的理想选择。如果您需要一个能够在苛刻环境下保持稳定输出的电源管理解决方案,LT3015系列是一个非常值得考虑的选择。我们强烈推荐将LT3015系列纳入您的设计中。

LT3015IT-15#PBF参数

参数
负载调节 30mV
最大输出电压 15V
输出电流 1.5A
稳压器数量 1
最小输出电压 15V
最大输入电压 30V
最大压差@电流 680mV@ 1.5A
Iq-静态电流 2.4mA
最小输入电压 30V
极性 负极
线路调节 27mV
输出类型 Fixed
纹波抑制-PSRR 50dB(120Hz)
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

LT3015IT-15#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3015IT-15#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3015IT-15#PBF LT3015IT-15#PBF数据手册

LT3015IT-15#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 45.5598
2000+ ¥ 44.4015
3000+ ¥ 43.2432
库存: 8000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 45559.8
