LTC3899IUHF#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck,Buck-Boost Yes 105KHz~835KHz,350KHz~535KHz Transistor Driver 3 60V 800mV 60V 4.5V QFN-38 贴片安装,黏合安装 7mm(长度)*5mm(宽度)
供应商型号: LTC3899IUHF#TRPBF
供应商: 云汉优选
标准整包数: 1

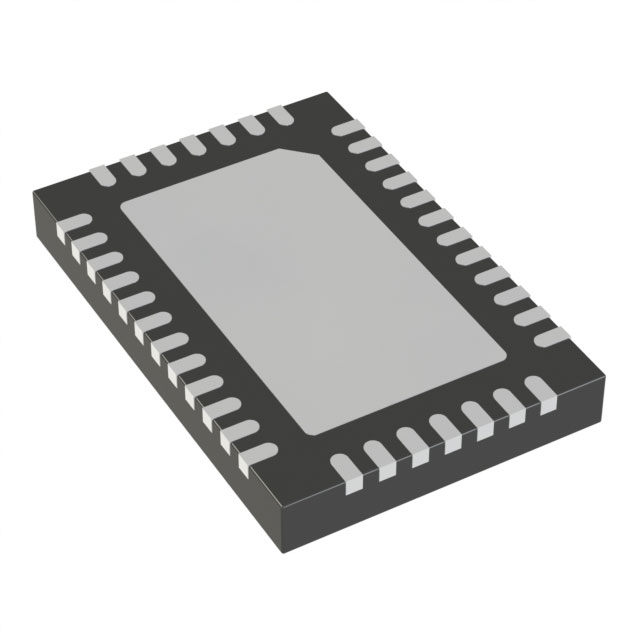

ANALOG DEVICES DC-DC稳压器 LTC3899IUHF#TRPBF

LTC3899IUHF#TRPBF概述

    LTC3899 高性能三输出开关调节器控制器技术手册解析

    1. 产品简介


    LTC3899 是一款高性能的三输出(降压/降压/升压)直流转换开关调节器控制器,适用于多种工业应用。它驱动所有N沟道同步功率MOSFET级,能够在高达850kHz的频率下锁定相位,从而实现恒定频率电流模式架构。LTC3899的工作电压范围广泛,可以从4.5V到60V,启动后甚至可以降低至2.2V。

    2. 技术参数


    LTC3899的技术规格和性能参数如下:
    - 输入电压范围:4.5V至60V(启动后可低至2.2V)
    - 最大频率:850kHz
    - 门驱动电压:5V至10V
    - 栅极驱动电阻:TG1,2,3的上拉电阻为2.2Ω,下拉电阻为1.0Ω
    - 最小导通时间:降压通道最小导通时间为80ns,升压通道为120ns
    - 工作效率:效率最高可达95%
    - 保护特性:具有过电压和过电流保护功能
    - 工作温度范围:LTC3899E: –40°C 至 125°C;LTC3899H: –40°C 至 150°C;LTC3899MP: –55°C 至 150°C
    - 封装形式:38引脚TSSOP 和 38引脚5mm x 7mm QFN

    3. 产品特点和优势


    LTC3899的主要优势包括:
    - 高效率:支持宽输入电压范围(4.5V 至 60V),启动后可低至2.2V
    - 高频率稳定性:最高可达到850kHz的锁相频率
    - 低功耗:在休眠模式下的静态电流低至3.6μA
    - 内部驱动能力:无需外部靴带二极管,减少外围元件数量
    - 高可靠性:通过严格的温度测试,适应恶劣的工业环境

    4. 应用案例和使用建议


    应用案例:LTC3899适用于需要多个不同电压轨的应用场合,如汽车电源系统、分布式直流电源系统和多输出升降压应用。
    使用建议:
    - 在选择电感器时,应考虑其峰值电流和频率的影响。
    - 使用高ESR的电容可以改善系统的瞬态响应。
    - 在设计电路时,应合理设置软启动时间和频率设置,以提高系统的稳定性和效率。

    5. 兼容性和支持


    LTC3899可与其他器件无缝兼容,例如逻辑电平和标准电平的FETs。制造商提供详细的设计文档和技术支持,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题:启动电压不稳定
    - 解决方法:检查电源输入是否符合要求,并确认BOOTSTRAP电容是否正常。

    - 问题:负载电流波动大
    - 解决方法:调整PWM占空比和电感值,确保合适的峰值电流。

    7. 总结和推荐


    总结:LTC3899是一款高效且稳定的三输出开关调节器控制器,适用于广泛的应用场景。其宽输入电压范围、高频率稳定性和低功耗等特点使其在市场上具有较高的竞争力。
    推荐:对于需要高性能、高可靠性的应用场合,LTC3899是一个值得推荐的选择。其优秀的性能和广泛的适用性使其成为许多工程师的首选产品。

LTC3899IUHF#TRPBF参数

参数
输出数量 3
拓扑 Buck,Buck-Boost
功能 Step-Down
输出类型 Transistor Driver
最大输入电压 60V
最大输出电压 60V
同步整流器 Yes
最小输入电压 4.5V
开关频率 105KHz~835KHz,350KHz~535KHz
最小输出电压 800mV
长*宽*高 7mm(长度)*5mm(宽度)
通用封装 QFN-38
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC3899IUHF#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3899IUHF#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3899IUHF#TRPBF LTC3899IUHF#TRPBF数据手册

LTC3899IUHF#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 66.079
50+ ¥ 62.6528
100+ ¥ 59.851
1000+ ¥ 56.0196
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 660.79
