LT1027CCN8-5#PBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 3ppm/℃ 3.5mA Fixed 15mA 10µVrms 3µVp-p 5V 40V 5V ±0.05% PDIP-8 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: LT1027CCN8-5#PBF
供应商: 国内现货
标准整包数: 1

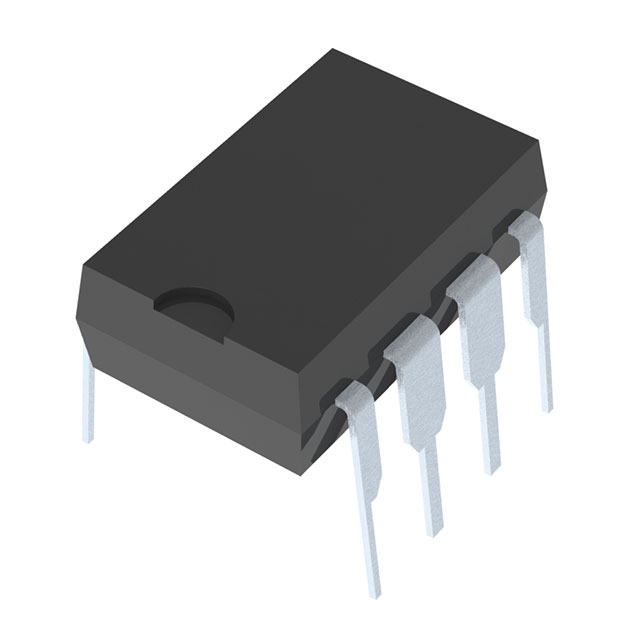

ANALOG DEVICES 电压基准芯片 LT1027CCN8-5#PBF

LT1027CCN8-5#PBF概述

    LT1027 5V精密参考电压源技术手册

    1. 产品简介


    LT1027 是一款由Linear Technology(现为Analog Devices的一部分)生产的精密参考电压源。该产品适用于需要高精度和低温度漂移的应用场景。LT1027的主要功能包括提供稳定的5V参考电压,并具备出色的线性和负载调节能力,以及极低的噪声水平。该产品广泛应用于模数转换器(ADC)、数字电压表(DVM)、标准参考以及精密电流源等领域。

    2. 技术参数


    以下是LT1027的技术规格和性能参数:
    - 输出电压:5V(精确度高)
    - 温度系数:最大2ppm/°C
    - 供电电压范围:8V至40V
    - 输入-输出电压差:35V
    - 输出到地电压:7V
    - VTRIM对地电压:
    - 正向:5V
    - 反向:-0.3V
    - 短路持续时间:
    - VIN > 20V:10秒
    - VIN ≤ 20V:无限
    - 操作温度范围:
    - 标准型号:-55°C至125°C
    - 军用型号:0°C至70°C
    - 存储温度范围:-65°C至150°C
    - 封装类型:8引脚金属TO-5封装,8引脚塑料小外形封装(SO),8引脚双列直插封装(PDIP)

    3. 产品特点和优势


    - 低漂移:最大2ppm/°C的温度系数
    - 高精度:输出电压准确度可达±0.01%
    - 快速恢复:出色的瞬态响应,适用于快速变化的负载
    - 噪声低:输出噪声小于1μVP-P(0.1Hz至10Hz)
    - 稳定:长时间稳定性优异
    - 多功能调整:可通过VTRIM调整输出电压

    4. 应用案例和使用建议


    应用场景:
    - 模数转换器:与LTC1290 12位ADC配合使用,提供稳定可靠的参考电压
    - 数字电压表:用于高精度电压测量
    - 精密电流源:作为精密电流源的标准参考
    使用建议:
    - 在连接时使用凯尔文连接法以减少导线电阻带来的误差。
    - 输出电压的微调可通过调整VTRIM来实现。
    - 使用低漏电电容来降低输出误差,避免使用电解电容。
    - 配合适当的外部滤波电容(如1μF Mylar电容)可以进一步降低噪声。

    5. 兼容性和支持


    - 兼容性:LT1027可与LTC1290等其他模拟集成电路无缝对接。
    - 支持:提供详尽的技术文档和在线技术支持,确保用户能够充分利用其性能优势。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保供电电压稳定,检查接地线是否有干扰。 |
    | 负载调节不良 | 调整负载电流,确保符合器件的最大额定值。 |
    | 温度过高 | 检查散热措施是否足够,考虑加装散热片或风扇。 |

    7. 总结和推荐


    总结:
    LT1027是一款高性能的5V精密参考电压源,具备出色的低温度漂移特性、高精度和良好的长期稳定性。该产品在各类需要高精度电压参考的应用中表现出色,尤其是在模数转换和精密测量领域。
    推荐:
    鉴于LT1027在各种应用场景中的卓越表现,强烈推荐在需要高精度、低噪声和稳定参考电压的设计中使用该产品。通过遵循上述建议,用户能够最大限度地发挥LT1027的性能潜力。

LT1027CCN8-5#PBF参数

参数
输出类型 Fixed
精度 ±0.05%
噪声 - 0.1Hz 至 10Hz 3µVp-p
工作电源电流 3.5mA
最大输出电压 5V
最大串联VREF—输入电压 40V
电流 - 阴极 -
最小输出电压 5V
噪声 - 10Hz 至 10KHz 10µVrms
温度系数 3ppm/℃
输出电流 15mA
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1027CCN8-5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1027CCN8-5#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT1027CCN8-5#PBF LT1027CCN8-5#PBF数据手册

LT1027CCN8-5#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
