LTC3890IGN-3#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck,SEPIC Yes 105KHz~835KHz,350KHz~535KHz Transistor Driver 2 24V 800mV 60V 4V SSOP-28 贴片安装,黏合安装 1.75mm(高度)
供应商型号: LTC3890IGN-3#TRPBF
供应商: 国内现货
标准整包数: 2500

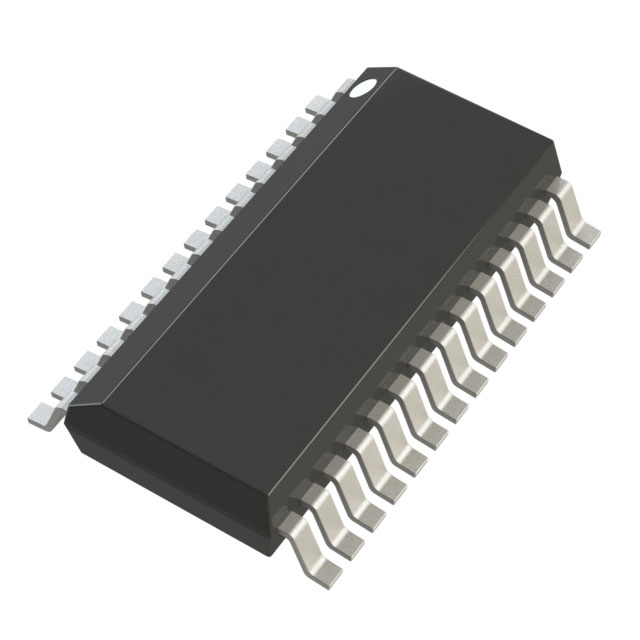

ANALOG DEVICES DC-DC稳压器 LTC3890IGN-3#TRPBF

LTC3890IGN-3#TRPBF概述


    产品简介


    LTC3890-3 是一款高性能的双相降压开关调节器控制器,适用于60V低静态电流的同步降压DC/DC转换器。它能够驱动所有的N沟道同步功率MOSFET阶段,提供高效能的电源管理解决方案。主要应用领域包括汽车始终在线系统、电池供电的数字设备以及分布式直流电源系统。

    技术参数


    - 输入电压范围: 4V 至 60V(绝对最大值为65V)
    - 静态电流: 50µA(单通道开启)
    - 输出电压范围: 0.8V 至 24V
    - 电流检测方式: RSENSE 或 DCR电流检测
    - 频率: 可锁相至75kHz至850kHz;可编程固定频率至50kHz至900kHz
    - 轻载操作模式: 可选择连续模式、脉冲跳过模式或低纹波突发模式操作
    - 非常低的导通损耗: 99%占空比
    - 软启动/跟踪功能: 可调整输出电压软启动或跟踪
    - 电源好输出电压监测: 具备电源好输出电压监测功能
    - 关机静态电流: <14µA
    - 内部LDO电源: 内部LDO电源可以通过VIN或EXTVCC提供栅极驱动
    - 封装: 28引脚塑料SSOP
    - 工作温度范围: -40°C 至 125°C(标准型号),-40°C 至 150°C(高温型号)

    产品特点和优势


    1. 宽输入电压范围:输入电压范围广泛,适合多种应用场景。
    2. 高效率:通过高效的同步降压设计实现高达99%的占空比,提高整体系统效率。
    3. 低静态电流:在轻载情况下显著降低功耗,延长电池寿命。
    4. 多功能模式选择:支持多种工作模式,灵活应对不同负载需求。
    5. 可靠性高:具有强大的保护机制,如欠压锁定和电流限制功能,保证系统的稳定运行。

    应用案例和使用建议


    应用案例
    LTC3890-3 常用于汽车电子系统、便携式医疗设备和工业控制装置中。例如,在车载信息娱乐系统中,它可以作为稳定的电源管理单元,确保系统的正常运行。在工业自动化设备中,它可以提供可靠的电源供应,以满足高可靠性和高性能的需求。
    使用建议
    1. 正确配置参数:根据具体的应用场景和负载要求,合理设置输入电压、输出电压、工作频率等参数。
    2. 优化散热设计:鉴于其较高的功耗,建议在实际应用中注意散热设计,以防止过热现象的发生。
    3. 选择合适的电感器和电容器:根据具体的应用需求选择合适的电感器和电容器,以达到最佳的滤波效果和效率。

    兼容性和支持


    LTC3890-3 可以与大多数标准的MOSFET和电容等电子元器件配合使用。Linear Tech公司提供了详细的技术支持和售后服务,帮助客户解决各种使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 系统启动时出现不稳定现象。
    - 解决方案: 检查系统接线和参数设置,确保输出电压和反馈电压正确配置。同时检查外部电感和电容的选择是否合适。
    2. 问题: 输出电压波动较大。
    - 解决方案: 检查反馈网络是否存在问题,如电阻分压器不准确。可以尝试调整补偿电容和电感的参数来优化输出稳定性。

    总结和推荐


    LTC3890-3 是一款功能强大且灵活多变的降压控制器,适用于各种高要求的应用场景。其广泛的输入电压范围、高效率以及低静态电流等特点使其在市场上具有较强的竞争力。如果您的项目需要一个高效、可靠的电源管理解决方案,LTC3890-3 将是一个理想的选择。强烈推荐在需要高效率和稳定性的应用场景中使用这款产品。

LTC3890IGN-3#TRPBF参数

参数
同步整流器 Yes
拓扑 Buck,SEPIC
最小输入电压 4V
开关频率 105KHz~835KHz,350KHz~535KHz
最大输出电压 24V
功能 Step-Down,Step-Up/Step-Down
输出数量 2
最大输入电压 60V
最小输出电压 800mV
输出类型 Transistor Driver
长*宽*高 1.75mm(高度)
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
