LT3088EM#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 90dB~20dB(120Hz~1MHz) 50.5μA 正极 Adjustable式 800mA 1 0V 1.2V 34.5V 36V 1.6V@ 800mA 1.5mV 0.001 mV/V DDPAK-3 贴片安装
供应商型号: LT3088EM#TRPBF
供应商: 期货订购
标准整包数: 1500
ANALOG DEVICES LDO稳压器 LT3088EM#TRPBF

LT3088EM#TRPBF概述

    LT3088线性稳压器技术手册

    产品简介


    LT3088是凌力尔特公司(Linear Technology)开发的一款高可靠性线性稳压器,最大输出电流可达800mA。该产品具有广泛的工业应用领域,适用于需要高性能、高可靠性的电源系统。其核心特性在于提供扩展的安全工作区域(SOA),允许其在输入电压突然升高时承受高功率损耗,从而适应严苛的工业和汽车环境。此外,LT3088支持通过外部电阻编程输出电压,范围从0V到34.5V,同时支持无输出电容的情况下工作。

    技术参数


    - 输出电流:800mA
    - 输入电压范围:1.2V至36V
    - 工作温度范围:
    - E-, I-等级:-40°C至125°C
    - H-等级:-40°C至150°C
    - MP-等级:-55°C至150°C
    - 噪声:输出电压噪声27μVRMS
    - 纹波抑制比:
    - 120Hz:75dB
    - 10kHz:90dB
    - 1MHz:75dB
    - 封装形式:3引脚SOT-223,3引脚DD-Pak,8引脚3mm × 3mm DFN
    - 静态电流:50µA(SET管脚电流)

    产品特点和优势


    1. 宽泛的工作温度范围:不同温度等级的封装可以满足各种极端工作环境的需求。
    2. 单电阻编程:只需一个外部电阻即可编程输出电压,方便且灵活。
    3. 宽输入电压范围:1.2V至36V的宽输入电压范围增加了应用的灵活性。
    4. 低输出电压调节能力:可调整输出至0V,适用于现代低电压数字IC。
    5. 高可靠性:具有短路保护、反向输入保护和安全工作区域保护。

    应用案例和使用建议


    LT3088适用于多种应用场景,如工业自动化设备、通信系统、汽车电子和医疗设备。在这些应用场景中,该稳压器能够为系统提供稳定可靠的电源支持。
    使用建议:
    1. 负载调节:保持负载电流恒定以减少输出电压波动。
    2. 输入电压稳定:确保输入电压在规定范围内以避免过载。
    3. 散热管理:选择合适的封装并保证足够的散热面积以降低热应力。

    兼容性和支持


    LT3088兼容多种电源架构,可直接替代其他线性稳压器,如LT1117,无需对现有设计进行大幅改动。厂商提供了全面的技术支持,包括详细的电气特性、应用指南和故障排查文档,确保用户能够充分发挥产品的性能。

    常见问题与解决方案


    1. 输出电压不稳:检查外部电阻值和输入电压是否稳定。
    2. 热保护激活:确保散热措施得当,避免长期过载运行。
    3. 输入电压过高:设置合适的输入电压限制,防止超出稳压器的最大额定值。

    总结和推荐


    综上所述,LT3088是一款高性能、高可靠性的线性稳压器,适用于广泛的应用场景。其宽泛的工作温度范围、低噪声、快速负载调节能力和优秀的散热性能使其成为许多工业和商业应用的理想选择。我们强烈推荐使用LT3088来满足对电源系统严格要求的应用需求。

LT3088EM#TRPBF参数

参数
最大输入电压 36V
最小输出电压 0V
极性 正极
线路调节 0.001 mV/V
最大输出电压 34.5V
最小输入电压 1.2V
稳压器数量 1
输出电流 800mA
最大压差@电流 1.6V@ 800mA
输出类型 Adjustable式
负载调节 1.5mV
Iq-静态电流 50.5μA
纹波抑制-PSRR 90dB~20dB(120Hz~1MHz)
10.54mm(Max)
9.4mm(Max)
4.57mm(Max)

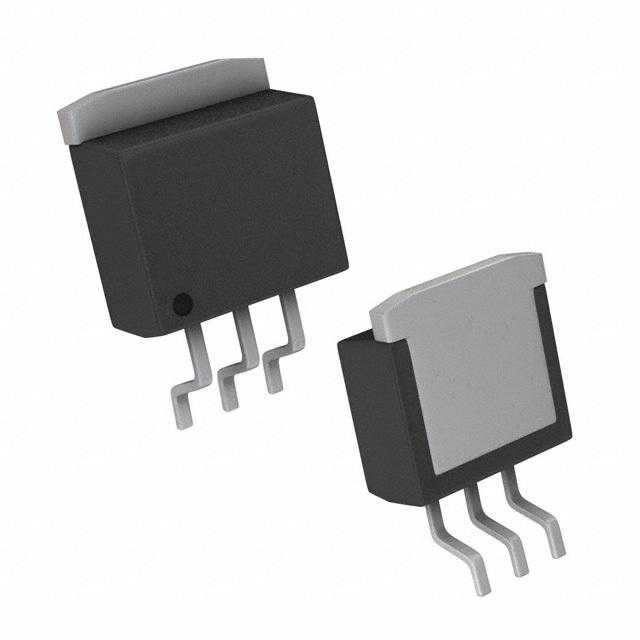

通用封装 DDPAK-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LT3088EM#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3088EM#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3088EM#TRPBF LT3088EM#TRPBF数据手册

LT3088EM#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
