ADP1763ACPZ-1.0-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 62dB~33dB(10kHz~1MHz) 8mA 正极 Fixed 3A 1 1V 1.1V 1V 1.98V 145mV@ 3A 0.12%/A(Typ) 0.15%/V CSP,WFQFN-16(EP) 贴片安装 3mm*3mm*750μm
供应商型号: 4407280
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP1763ACPZ-1.0-R7

ADP1763ACPZ-1.0-R7概述

    ADP1763: 3A Low VIN, Low Noise CMOS Linear Regulator

    1. 产品简介


    ADP1763 是一款由Analog Devices公司生产的低噪声、低dropout(LDO)线性稳压器。其主要特点包括最大输出电流可达3A,输入电压范围为1.10V至1.98V,无需外部偏置电源即可运行,同时提供固定的和可调的输出电压选择。这款稳压器适用于对噪声敏感的应用场景,例如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)及时钟集成电路。

    2. 技术参数


    - 输入电压范围: VIN = 1.10V至1.98V
    - 最大输出电流: 3A
    - 固定输出电压范围: VOUTFIXED = 0.9V至1.5V
    - 可调输出电压范围: VOUTADJ = 0.5V至1.5V
    - 静态工作电流: 最大16mA(在负载为3A时)
    - 电源抑制比(PSRR): 59dB(在10kHz下,负载为3A)
    - 负载/线路瞬态响应: 优异
    - 启动时间: 0.6ms(当CSS = 10nF时)
    - 保护特性: 短路保护、热过载保护、欠压锁定保护

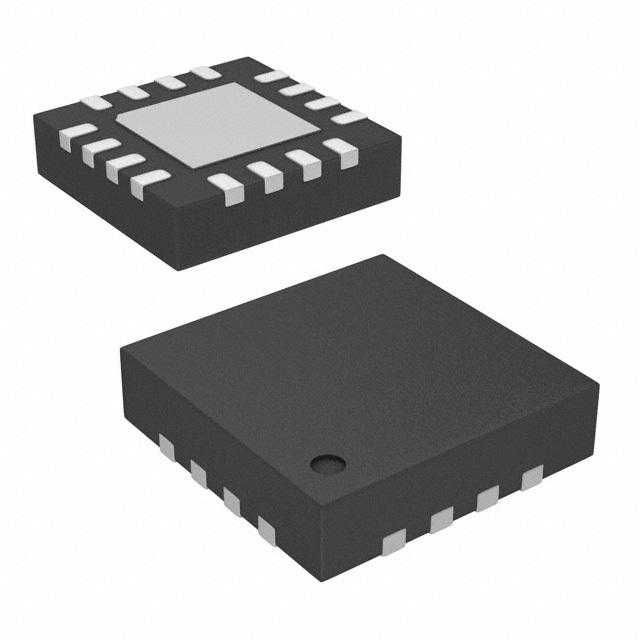

    - 封装形式: 16引脚LFCSP(3mm x 3mm)

    3. 产品特点和优势


    - 超低噪声: 在100 Hz到100 kHz的频带内,输出噪声仅为2 μVrms。
    - 高电源抑制比(PSRR): 在10 kHz时达到59 dB,确保稳定输出。
    - 低dropout电压: 典型值为95 mV,有利于提高系统效率。
    - 软启动功能: 减少开机时的浪涌电流。
    - 兼容性: 支持小容量(10 μF)陶瓷电容,有助于减少板面积和成本。

    4. 应用案例和使用建议


    ADP1763广泛应用于噪声敏感的应用场合,如RF收发器、ADC和DAC电路、PLL、VCO及时钟集成芯片等。它特别适合于需要低噪声和高电源抑制比的应用。以下是一些建议:
    - 使用合适的输入和输出电容器,确保电容值大于7μF以满足最小要求。
    - 尽量将SENSE引脚靠近负载连接,以减小IR压降影响。
    - 考虑到温升问题,在高功率应用中要特别注意散热设计。

    5. 兼容性和支持


    ADP1763采用16引脚LFCSP封装,适合用于各种小型化设计方案。Analog Devices提供详尽的技术文档和在线技术支持,以帮助客户更好地理解和应用此产品。

    6. 常见问题与解决方案


    - 问题1: 设备在某些情况下无法正常启动。
    - 解决方案: 检查输入电压是否在允许范围内,确认所有必要的电容器正确连接。
    - 问题2: 输出电压不稳定。
    - 解决方案: 重新检查SENSE引脚连接,确保其接近负载以减少IR压降。
    - 问题3: 设备发热严重。
    - 解决方案: 查看散热设计是否合理,必要时增加散热片或其他散热措施。

    7. 总结和推荐


    ADP1763凭借其出色的噪声抑制能力、低dropout电压和广泛的输入电压范围,使其成为低噪声、高电源抑制比应用的理想选择。无论是医疗健康、工业仪器还是通信领域的应用,ADP1763都表现出色。强烈推荐在需要高性能稳压器的应用中使用该产品。

ADP1763ACPZ-1.0-R7参数

参数
输出类型 Fixed
极性 正极
最大输出电压 1V
最小输出电压 1V
纹波抑制-PSRR 62dB~33dB(10kHz~1MHz)
最小输入电压 1.1V
稳压器数量 1
输出电流 3A
负载调节 0.12%/A(Typ)
Iq-静态电流 8mA
最大输入电压 1.98V
最大压差@电流 145mV@ 3A
线路调节 0.15%/V
长*宽*高 3mm*3mm*750μm
通用封装 CSP,WFQFN-16(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADP1763ACPZ-1.0-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP1763ACPZ-1.0-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP1763ACPZ-1.0-R7 ADP1763ACPZ-1.0-R7数据手册

ADP1763ACPZ-1.0-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116.0682
10+ ¥ 80.0112
25+ ¥ 70.6205
100+ ¥ 60.0021
250+ ¥ 59.7616
500+ ¥ 59.5212
1500+ ¥ 59.2807
库存: 1131
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 800.11
直接购买
加入购物车
