MAX1771EPA+

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck-Boost No 300KHz Transistor Driver 1 PDIP-8 通孔安装
供应商型号: 2514109
供应商: 海外现货
标准整包数: 1

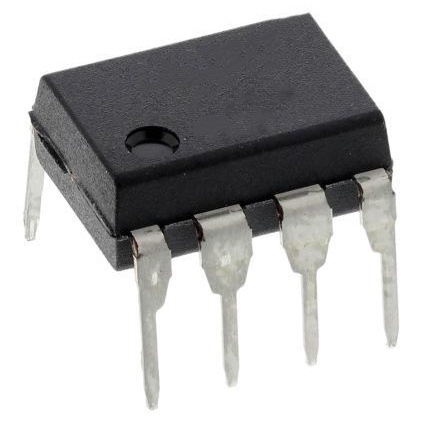

ANALOG DEVICES DC-DC稳压器 MAX1771EPA+

MAX1771EPA+概述


    产品简介


    产品名称:MAX1771
    产品类型:
    MAX1771是一款升压开关控制器,专门设计用于高效升压电源转换。它能够提供高达90%的效率,并适用于从30mA到2A的负载电流范围。MAX1771能够通过独特的电流限制脉冲频率调制(PFM)控制方案,在重载条件下保持高效率的同时,耗电仅为110µA。
    主要功能:
    - 高达90%的转换效率
    - 输出功率可达24W
    - 最大供应电流为110µA
    - 睡眠模式下的最大电流为5µA
    - 输入电压范围为2V至16.5V
    - 输出电压可预设为12V,也可通过外部电阻进行调整
    - 电流限制PFM控制方案
    - 最大开关频率可达300kHz
    应用领域:
    - 正液晶屏偏置生成器
    - 闪存编程器
    - 高功率RF功率放大器电源
    - 掌上电脑/手持终端
    - 电池供电应用
    - 便携通信设备

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电流 | 85 | 110 µA |
    | 睡眠电流 | 2 | 5 µA |
    | 输出电压 (固定或可调) | 11.52 | 12.0 | 12.48 | V |
    | 最大开关开启时间 | 12 | 16 | 20 | µs |
    | 最小开关关闭时间 | 1.8 | 2.3 | 2.8 | µs |
    | 参考电压 | 1.455 | 1.5 | 1.545 | V |
    | 电流限制触发电压 | 85 | 100 | 115 | mV |
    | 关机引脚高电平电压 | 1.6 V |
    | 关机引脚低电平电压 | 0.4 V |
    | 最大启动输入电压 | 1.8 | 2.0 V |

    产品特点和优势


    特点和优势:
    - 高效率:MAX1771能够在宽广的负载电流范围内实现高达90%的效率,特别是在重载情况下。
    - 低功耗:最大供应电流仅110µA,使设备在长时间运行时也能够节省能量。
    - 可调输出电压:用户可以通过调整外部电阻来设置输出电压,灵活性更高。
    - 高集成度:需要的外部组件较少,可以方便地实现小型化设计。
    - 适应性强:工作温度范围宽广,能够在极端环境下可靠工作。

    应用案例和使用建议


    应用案例:
    - 在便携式通信设备中,MAX1771作为升压电源控制器可以确保设备在低电压环境下也能正常运行,例如在电池电量不足时仍能保持稳定的电源供给。
    - 在高功率RF放大器中,MAX1771提供稳定的电源电压,保证信号传输的质量和效率。
    使用建议:
    - 为了确保在重负载条件下仍能保持高效率,建议使用较高的输入电压,并根据具体应用选择合适的开关频率。
    - 在需要精确调节输出电压的应用中,应使用1%精度的外部反馈电阻以确保准确度。
    - 当输入电压较低时,推荐使用bootstrap模式,以减少开关管的导通电阻。

    兼容性和支持


    兼容性:
    - MAX1771支持多种电源和输入电压,适用于各种不同的应用场景。
    - 它可以与不同类型的外部MOSFET配合使用,允许用户根据具体需求定制解决方案。
    支持和服务:
    - Maxim Integrated提供了详细的文档和技术支持,帮助客户更好地理解和使用MAX1771。
    - 用户可以联系Maxim Direct以获取报价、交货时间和订购信息。

    常见问题与解决方案


    问题一:设备在启动时不能正常工作
    - 解决方案:检查输入电压是否满足最低启动要求(1.8V)。如果输入电压过低,尝试使用bootstrap模式。
    问题二:输出电压不正确
    - 解决方案:确认外部电阻是否连接正确,并重新计算电阻值。确保反馈电阻精度不低于1%。
    问题三:设备进入休眠模式后无法恢复
    - 解决方案:检查关机引脚(SHDN)是否正常连接至GND。如果未正确连接,重新连接并确保电路无误。

    总结和推荐


    总结:
    MAX1771是一款高性能的升压开关控制器,具备高效率、低功耗和灵活的输出电压调整能力。它能够在广泛的负载电流和温度范围内稳定工作,适用于多种电子设备和系统中。在便携式设备、高功率RF应用等领域具有显著的优势。
    推荐:
    鉴于其高效能、低功耗和广泛的应用范围,强烈推荐在需要高可靠性、高效能电源管理的设备中使用MAX1771。无论是对于工业应用还是消费电子产品,MAX1771都是理想的选择。

MAX1771EPA+参数

参数
输出数量 1
同步整流器 No
最大输出电压 -
最小输出电压 -
开关频率 300KHz
拓扑 Boost,Buck-Boost
功能 Step-Up,Step-Up/Step-Down
最大输入电压 -
最小输入电压 -
输出类型 Transistor Driver
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

MAX1771EPA+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX1771EPA+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES MAX1771EPA+ MAX1771EPA+数据手册

MAX1771EPA+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 85.0357
10+ ¥ 57.5089
50+ ¥ 45.8527
100+ ¥ 42.2078
250+ ¥ 40.5245
500+ ¥ 39.6892
1000+ ¥ 38.8413
库存: 672
起订量: 21 增量: 1
交货地:
最小起订量为:10
合计: ¥ 575.08
