LTC3115EDHD-1#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 100KHz~2MHz Adjustable 1 40V 2.7V 40V 2.2V DFN 贴片安装,黏合安装 5mm(长度)*4mm(宽度)
供应商型号: 4025212
供应商: 海外现货
标准整包数: 1

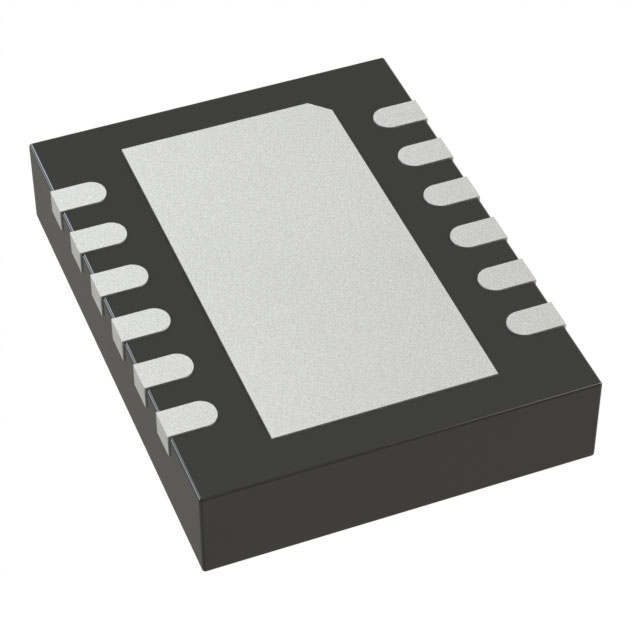

ANALOG DEVICES DC-DC稳压器 LTC3115EDHD-1#TRPBF

LTC3115EDHD-1#TRPBF概述


    产品简介


    LTC3115-1同步升降压直流/直流转换器是一款高电压单片同步升降压直流/直流转换器。它的工作电压范围宽泛,输入和输出电压范围为2.7V到40V,适用于多种汽车和工业应用。这款转换器采用专有的低噪声开关算法,确保了高效率和无缝操作模式之间的转换。它还具有多种功能,包括可编程频率脉宽调制(PWM)模式、高效率操作以及轻载时的高效性。此外,该器件还支持同步至外部时钟,适用于小型应用电路的微型化设计。

    技术参数


    - 输入电压范围: 2.7V 至 40V
    - 输出电压范围: 2.7V 至 40V
    - 最大输出电流:
    - VIN ≥ 3.6V, VOUT = 5V 时为 1A
    - VIN ≥ 6V 时为 2A
    - 开关频率: 可编程,100kHz 至 2MHz
    - 同步频率: 最大 2MHz
    - 效率: 最高达 95%
    - 无负载待机电流: 突发模式下为 30µA
    - 软启动时间: 9ms
    - 反馈电压: 977mV 至 1017mV
    - 反馈电压调节: ±0.1%
    - 反馈引脚输入电流: 50nA
    - 最大功率管电阻: 150mΩ

    产品特点和优势


    - 宽电压范围:2.7V 至 40V 的输入和输出电压范围,使得其能够适应广泛的电源需求。
    - 高效率:通过专有算法实现高达 95% 的效率。
    - 低噪声操作:提供低噪声 PWM 操作。
    - 低功耗:在突发模式下,无负载待机电流仅为 30µA。
    - 软启动:提供 9ms 的软启动时间,以减轻启动时的电流冲击。
    - 内部保护机制:具备输入欠压锁定、短路保护和内部软启动功能。
    - 紧凑封装:提供 4mm x 5mm x 0.75mm DFN 和 20 引脚 TSSOP 封装。

    应用案例和使用建议


    LTC3115-1 可广泛应用于各种场景,如汽车电源系统、电信设备、服务器和网络设备等。在电池供电的应用中,该器件因其低功耗特性特别适合。在实际使用中,建议根据具体的应用场景选择合适的输入电压和输出电压,以充分利用其宽电压范围的优势。例如,在一个需要较高输出电流的应用中,可以设置 VIN ≥ 6V,以获得 2A 的输出电流。

    兼容性和支持


    LTC3115-1 支持与其他电子元件和设备的兼容性良好。厂商提供了详细的文档和技术支持,帮助用户快速上手并解决问题。对于需要汽车级应用的产品,有专门的版本可供选择,这些型号已经通过严格的测试和验证。

    常见问题与解决方案


    1. 问题: 如何提高 LTC3115-1 的效率?
    - 解决方法: 通过选择适当的输入电压和输出电压,以及调整开关频率来优化效率。通常,在输入电压较高的情况下,可以选择更高的开关频率来降低损耗。

    2. 问题: 在低负载条件下,如何保持高效率?
    - 解决方法: 使用突发模式(Burst Mode)操作,减少无负载时的功耗。通过设置合适的输出电压和负载电流,可以显著提高轻负载条件下的效率。
    3. 问题: 如何处理过温保护问题?
    - 解决方法: 通过合理布局散热措施,确保设备的温度不超过绝对最大额定值。定期监控设备的温度,必要时增加散热装置或减少负载电流。

    总结和推荐


    总体来说,LTC3115-1 同步升降压直流/直流转换器凭借其宽电压范围、高效率、低功耗和紧凑封装等特性,使其成为一种非常优秀的电源管理解决方案。无论是对于汽车应用还是工业应用,LTC3115-1 都能提供出色的性能。因此,我们强烈推荐这款产品用于需要高效率和宽电压范围的电源管理场合。

LTC3115EDHD-1#TRPBF参数

参数
同步整流器 Yes
最小输出电压 2.7V
输出数量 1
输出类型 Adjustable
拓扑 Buck-Boost
最大输出电压 40V
开关频率 100KHz~2MHz
功能 Step-Up/Step-Down
最大输入电压 40V
最小输入电压 2.2V
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3115EDHD-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3115EDHD-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3115EDHD-1#TRPBF LTC3115EDHD-1#TRPBF数据手册

LTC3115EDHD-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 133.6853
10+ ¥ 96.1476
25+ ¥ 85.3014
100+ ¥ 82.3399
250+ ¥ 79.3784
2500+ ¥ 77.8597
库存: 924
起订量: 13 增量: 1
交货地:
最小起订量为:10
合计: ¥ 961.47
