ADM8323WCC46ARJZR7

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 10μA 900mV 5.5V SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: 4216364
供应商: 海外现货
标准整包数: 1

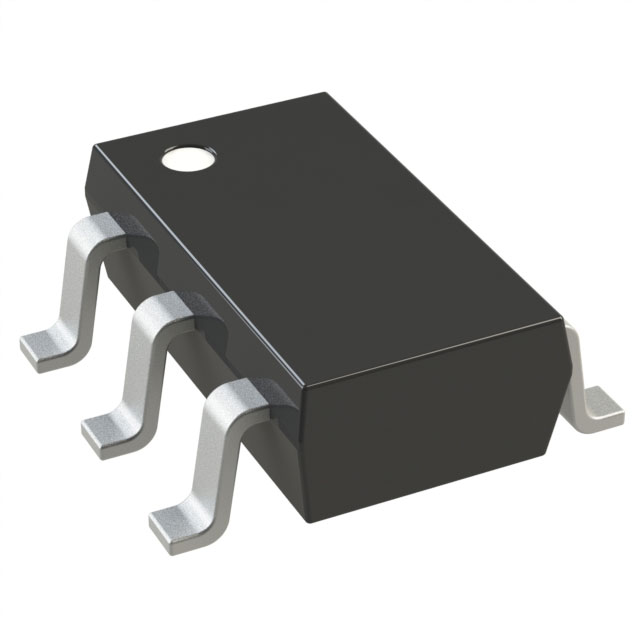

ANALOG DEVICES 电源管理芯片(PMIC) ADM8323WCC46ARJZR7

ADM8323WCC46ARJZR7概述


    产品简介


    ADM8323/ADM8324是用于微处理器系统电压监控和代码执行完整性的监督电路。这些组件提供多种功能,如窗口式看门狗、手动复位输入和可配置的复位阈值。它们广泛应用于汽车、计算机、控制器、智能仪器以及便携式设备等领域。

    技术参数


    - 供电电压范围:0.9 V 至 5.5 V
    - 复位阈值选项:2.5 V 至 5 V(以 100 mV 为增量)
    - 复位延迟时间:90 µs(VCC 下降速率 1 mV/µs)
    - 复位输出类型:推挽式(ADM8323)或开漏式(ADM8324)
    - 电源电流:在 VCC = 5.5 V 时为 10 μA 至 20 μA
    - 看门狗超时选项:1 ms 至 1.12 s
    - 温度范围:-40°C 至 +125°C
    - 封装:5 引脚 SOT-23

    产品特点和优势


    - 多功能性:ADM8323/ADM8324具有多种复位和看门狗选项,适应不同应用需求。
    - 低功耗:典型电流消耗仅10 μA,适用于便携式设备。
    - 宽温度范围:工作温度范围宽达-40°C 至 +125°C,适合恶劣环境。
    - 自动复位:具有手动复位输入,方便调试和故障恢复。
    - 内置滤波器:集成的噪声抑制机制确保系统的稳定性。

    应用案例和使用建议


    - 应用实例:这些器件被广泛应用于汽车仪表板系统中,以监控电源电压并确保微处理器的正常运行。在需要高度可靠性及稳定性的场合,如医疗设备和航空电子设备,ADM8323/ADM8324也非常适用。
    - 使用建议:
    - 在设计电路时,应注意确保复位信号能够正确反映供电电压状态。
    - 使用外部上拉电阻以确保开漏式复位输出能够正常工作。
    - 尽量避免看门狗输入(WDI)悬空,可以通过添加上拉或下拉电阻来保持其在有效状态。

    兼容性和支持


    ADM8323/ADM8324设计上可以兼容大多数微处理器和控制器系统。由于其开放的接口标准,这些设备可以很容易地集成到现有设计中。制造商提供了详细的技术支持文档,并且定期更新以应对新的应用需求。

    常见问题与解决方案


    - 问题:如何正确设置复位阈值?
    - 解决方案:通过参考器件的特性表和订购指南,根据具体的应用需求选择合适的复位阈值。典型应用情况下,可以选择默认的2.5 V或更高。

    - 问题:看门狗脉冲丢失怎么办?
    - 解决方案:检查并确保定时器电路正常运行。如果发现定时器电路存在异常,尝试重启或重新初始化系统。

    总结和推荐


    ADM8323/ADM8324是一款高性能、高可靠性的微处理器监督电路。其宽广的工作温度范围、低功耗特性使其特别适合在严苛环境中工作的应用。其丰富的复位和看门狗选项使其易于适应不同的应用需求。因此,对于需要高可靠性的工业控制和汽车电子系统来说,ADM8323/ADM8324是非常值得推荐的产品。

ADM8323WCC46ARJZR7参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 900mV
工作电源电流 10μA
最大输出电压 -
最小输出电压 -
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

ADM8323WCC46ARJZR7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADM8323WCC46ARJZR7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES ADM8323WCC46ARJZR7 ADM8323WCC46ARJZR7数据手册

ADM8323WCC46ARJZR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.7022
10+ ¥ 24.3122
25+ ¥ 20.8065
100+ ¥ 16.8451
250+ ¥ 14.8961
500+ ¥ 13.7064
3000+ ¥ 12.7066
6000+ ¥ 12.4788
库存: 2964
起订量: 58 增量: 1
交货地:
最小起订量为:25
合计: ¥ 520.16
直接购买
加入购物车
