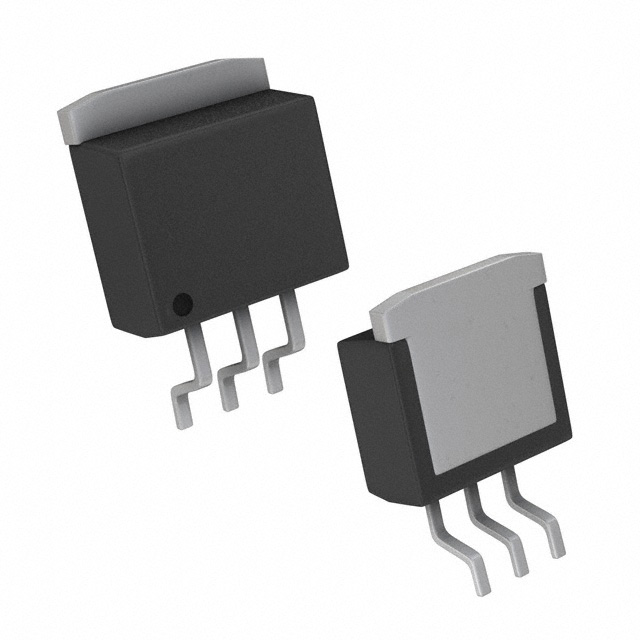

LT1085CM-3.6#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 72dB(120Hz) 10mA 正极 Fixed 3A 1 3.6V 2.55V 3.6V 20V 1.5V@ 3A 15mV 6mV DDPAK-3 贴片安装,黏合安装 4.57mm(高度)
供应商型号: LT1085CM-3.6#TRPBF
供应商: 期货订购
标准整包数: 1500
ANALOG DEVICES LDO稳压器 LT1085CM-3.6#TRPBF

LT1085CM-3.6#TRPBF概述

    LT1083/LT1084/LT1085 固定电压正向调节器:技术手册解析

    1. 产品简介


    LT1083、LT1084 和 LT1085 是由Linear Technology设计的一系列固定电压正向调节器,适用于需要高效能、高稳定性的电源管理场合。这些器件提供了3A、5A和7.5A的输出电流选项,适用于多种负载需求。这些调节器特别适合于需要高效电能转换的应用,如3.3V、3.6V、5V和12V的正向供电系统。

    2. 技术参数


    - 输出电流:
    - LT1083: 7.5A
    - LT1084: 5A
    - LT1085: 3A
    - 输入/输出电压差:最低可降至1V,保证低至1.5V的最大压降,且随负载减小而降低。
    - 线性调节:在0.015%以下(针对不同型号略有差异)。
    - 负载调节:在0.1%以下(针对不同型号略有差异)。
    - 启动条件:对于5V输出版本,输入电压必须大于6.5V。
    - 工作温度范围:
    - C-Grades: 0°C 至 125°C(控制部分)
    - I-Grades: –40°C 至 125°C(控制部分)
    - 绝对最大额定值:
    - 输入电压:30V(某些型号20V至25V)
    - 功率耗散:内部限值(具体取决于型号和封装)

    3. 产品特点和优势


    - 高效性:由于采用独特电路设计,LT1083系列的待机电流流向负载,显著提高效率。
    - 温度稳定性:即使在极端温度条件下也能保持稳定的输出电压。
    - 热限制测试:所有型号都进行了100%的热限制功能性测试,确保安全运行。
    - 封装多样性:提供多种封装选择,便于各种应用场景。

    4. 应用案例和使用建议


    - 应用场景:
    - 3.3V、3.6V、5V和12V的固定输出电压。
    - 作为开关电源的后置调节器,实现高效电压调整。
    - 用于电池充电电路,提供稳定的电源。
    - 使用建议:
    - 确保在高负载情况下仍能达到稳定的输出电压,需注意最小负载电流要求。
    - 根据不同的工作温度范围选择合适的型号。

    5. 兼容性和支持


    - 兼容性:与老款三端子调节器引脚兼容,便于替换升级。
    - 支持信息:厂商提供了详细的技术文档和支持服务,帮助用户进行产品集成和故障排除。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决方案:检查输入电压是否符合规格要求,并确认是否有足够的输出电容器。
    - 问题2:输出电流不足。
    - 解决方案:检查输入电压和负载情况,确保它们处于合理范围内。
    - 问题3:器件过热。
    - 解决方案:增加散热措施,确保器件的工作温度在安全范围内。

    7. 总结和推荐


    LT1083/LT1084/LT1085系列调节器以其高效能、高稳定性和宽广的工作温度范围,在各种应用场景中表现出色。无论是在通信设备、工业自动化还是消费电子产品中,这些调节器都能提供可靠的电源管理解决方案。基于上述特性,强烈推荐使用这些高性能的电压调节器。

LT1085CM-3.6#TRPBF参数

参数
纹波抑制-PSRR 72dB(120Hz)
极性 正极
稳压器数量 1
输出类型 Fixed
负载调节 15mV
最小输入电压 2.55V
最大输入电压 20V
最小输出电压 3.6V
输出电流 3A
最大压差@电流 1.5V@ 3A
Iq-静态电流 10mA
线路调节 6mV
最大输出电压 3.6V
长*宽*高 4.57mm(高度)
通用封装 DDPAK-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1085CM-3.6#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1085CM-3.6#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1085CM-3.6#TRPBF LT1085CM-3.6#TRPBF数据手册

LT1085CM-3.6#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
