ADP151ACBZ-2.6-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 70dB 20μA 正极 Fixed 200mA 1 2.6V 2.2V 2.6V 5.5V 200mV@ 200mA 0.002%/mA(Typ) 0.05%/V BGA 贴片安装,黏合安装 760μm*760μm*400μm
供应商型号: CY-ADP151ACBZ-2.6-R7
供应商: Avnet
标准整包数: 1

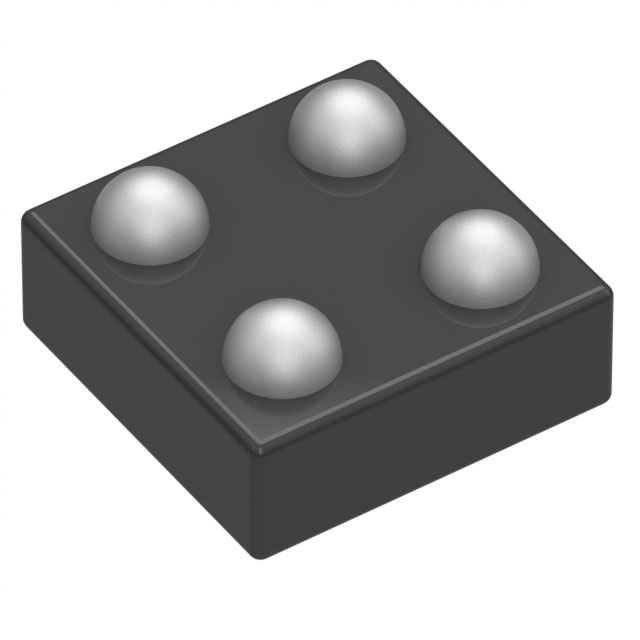

ANALOG DEVICES LDO稳压器 ADP151ACBZ-2.6-R7

ADP151ACBZ-2.6-R7概述


    产品简介


    ADP151 是一款超低噪声、200 mA 输出电流的CMOS线性稳压器。它专为需要高精度、低噪声的射频(RF)、电压控制振荡器(VCO)和锁相环(PLL)电源供电而设计。此外,ADP151 还适用于各种便携式和电池驱动设备,如手机、数码相机和音频设备等。

    技术参数


    主要技术规格
    - 输入电压范围:2.2 V 至 5.5 V
    - 最大输出电流:200 mA
    - 低启动时间:180 µs
    - 线性调整率:±0.05%/V
    - 负载调整率:0.002 %/mA 到 0.012 %/mA
    - 低压差电压:135 mV @ 200 mA 负载
    - 电源抑制比 (PSRR):70 dB @ 10 kHz
    - 输出噪声:9 µV rms @ 10 Hz 至 100 kHz
    工作环境
    - 存储温度范围:-65°C 至 +150°C
    - 操作温度范围:-40°C 至 +125°C

    产品特点和优势


    ADP151 的关键优势在于其超低噪声和高电源抑制比,无需外部旁路电容器即可实现卓越的噪声性能。此外,该稳压器在全负载条件下仅消耗 265 µA 的静态电流,非常适合于电池供电的便携式设备。它还具备电流限制和热关断保护功能,以防止异常条件下的损坏。其内置的逻辑使能输入可轻松控制开启和关闭。

    应用案例和使用建议


    ADP151 广泛应用于RF电路、手机、数码相机和音频设备等领域。以下是几种典型的应用场景:
    - RF 电路:利用其出色的噪声抑制能力,适用于高频电路的设计。
    - 手机和平板电脑:作为电源管理单元的一部分,保证设备在复杂环境中依然稳定运行。
    - 医疗设备:由于其高精度和低噪声特性,非常适合用于便携式医疗设备中。
    使用建议:
    1. 选择合适电容:根据手册中的建议,使用X7R 或X5R 型陶瓷电容器,且电容值需大于0.7 µF。
    2. 合理布局电路板:为减少热影响并提高效率,注意散热路径设计。
    3. 电源纹波抑制:使用较大的输入和输出电容来改善电源纹波抑制效果。

    兼容性和支持


    ADP151 支持多种封装形式,包括5引脚TSOT、6引脚LFCSP 和4球WLCSP。这些小体积封装有助于减小PCB面积,适应各种空间受限的应用需求。制造商提供详细的技术支持文档,确保客户能够正确理解和应用该产品。

    常见问题与解决方案


    1. 启动时输出电压不稳:检查输入电压是否达到最小值(2.2 V),并确认电容连接是否正确。
    2. 过热保护触发:降低功耗,优化散热设计,或者使用更高热导率的PCB材料。
    3. 输出噪声过高:检查旁路电容选型和布局,确保符合手册推荐要求。

    总结和推荐


    ADP151 凭借其卓越的低噪声特性、紧凑的设计和宽泛的工作温度范围,使其成为各种便携式电子设备的理想选择。其出色的性能和广泛的应用领域,使得这款产品在市场上具有很强的竞争力。综合考虑,强烈推荐使用ADP151进行相关电子设计。

ADP151ACBZ-2.6-R7参数

参数
最大输出电压 2.6V
线路调节 0.05%/V
最大压差@电流 200mV@ 200mA
最小输出电压 2.6V
输出类型 Fixed
纹波抑制-PSRR 70dB
输出电流 200mA
稳压器数量 1
极性 正极
负载调节 0.002%/mA(Typ)
最小输入电压 2.2V
Iq-静态电流 20μA
最大输入电压 5.5V
长*宽*高 760μm*760μm*400μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADP151ACBZ-2.6-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP151ACBZ-2.6-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP151ACBZ-2.6-R7 ADP151ACBZ-2.6-R7数据手册

ADP151ACBZ-2.6-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.52 ¥ 3.8962
库存: 31269
起订量: 257 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.89
直接购买
加入购物车
