DC841A

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 16V 330mA 2.7V 36V
供应商型号: Y-DC841A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES LED驱动器 DC841A

DC841A概述


    产品简介


    LT3477 LED驱动器

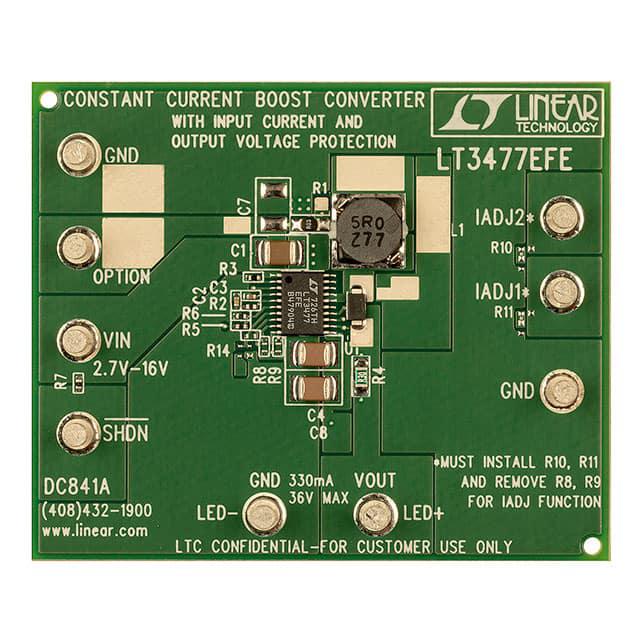

    演示电路841(DC841)是一款由LT®3477芯片驱动的常电流升压转换器,它集成了输入电流保护和输出电压保护功能。这款转换器特别适用于驱动总LED电压在最大输入电压与36V之间的330mA LED阵列。LT3477是一款功能强大且灵活的LED驱动IC,广泛应用于汽车照明、背光和其他高效率LED照明应用中。

    技术参数


    - 输入电压范围:2.7V至16V
    - 输出电压:高达36V
    - 最大输入电流:16V时为330mA
    - LED电流调节精度:±3%
    - 效率:高效率,内部低侧NPN功率开关为3A
    - 保护功能:过电压保护、输入电流限制、输出电压保护
    - 温度范围:工业级(-40°C至+85°C)
    - 封装:20引脚塑料TSSOP FE封装

    产品特点和优势


    LT3477的主要特点是高输入电压范围和高效能,能够在宽输入电压范围内保持恒定的LED电流。内置的两个浮动电流感应放大器和过电压/电压反馈放大器使其能够精准控制LED电流和电压,从而保证了稳定的输出。此外,外部可编程的开关频率和软启动电容使其更加灵活和易于调整。该芯片还具有多种保护功能,确保系统在各种条件下的安全运行。

    应用案例和使用建议


    应用案例:
    - 汽车照明:用于汽车内部和外部照明系统,如仪表板背光和前灯。
    - 背光源:用于LCD显示器的背光源。
    - 高效率LED照明:适用于需要高效节能的照明系统。
    使用建议:
    - 散热设计:由于LT3477芯片集成度较高,适当的PCB布局和散热设计对于实现最佳性能至关重要。
    - 保护设置:确保正确设置过电压保护,防止LED开路或未正确连接到PCB端子上导致的损害。
    - 亮度调节:可以通过移除短接Iadj引脚的电阻并添加适当的外部电阻来调节LED电流,实现亮度控制。

    兼容性和支持


    LT3477芯片具有广泛的兼容性,可以轻松集成到现有的电路设计中。Linear Technology公司提供了详细的设计文件和技术支持,确保用户能够顺利完成安装和调试。如有任何定制需求,可以直接联系工厂获取更多帮助。

    常见问题与解决方案


    问题1:LED无法正常点亮
    - 解决方案:检查输入电压是否在规定的范围内,并确保LED正向电压小于36V。
    问题2:输入电压超过限定值
    - 解决方案:调整输入电源以确保其不超过16V的最大限定值。
    问题3:LED电流不稳
    - 解决方案:检查并重新设定Iadj引脚的外部电阻以确保LED电流稳定。

    总结和推荐


    LT3477是一款高度集成且多功能的LED驱动IC,非常适合于高效率LED照明应用。它的高效率、稳定的LED电流控制和全面的保护功能使其在市场上具有很强的竞争力。通过仔细阅读技术手册和遵循快速启动指南,用户可以轻松上手并实现最佳性能。因此,我们强烈推荐使用LT3477进行LED照明系统的开发和升级。
