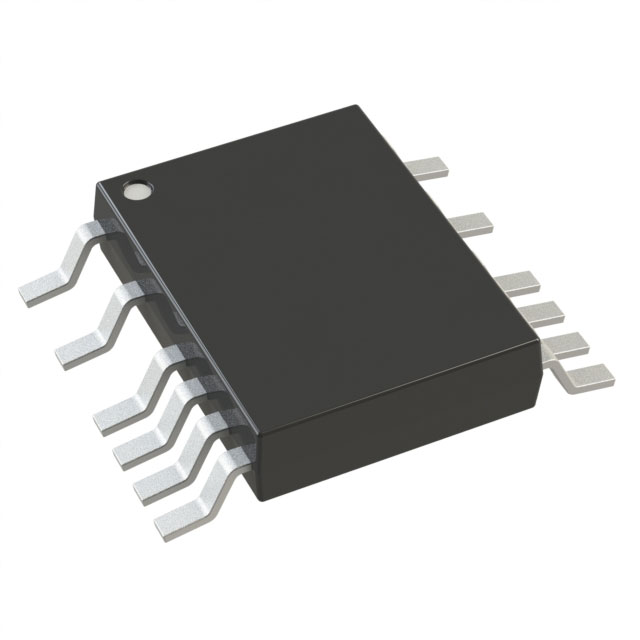

LT3512IMS#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback No 40KHz~650KHz 1 100V 4.5V MSOP-16 贴片安装 4.04mm*3mm*860μm
供应商型号: LT3512IMS#PBF
供应商: 国内现货
标准整包数: 1036
ANALOG DEVICES DC-DC稳压器 LT3512IMS#PBF

LT3512IMS#PBF概述


    产品简介


    LT3512 高压单片开关调节器
    LT3512 是一款专为隔离式飞背拓扑设计的高电压单片开关调节器。此器件无需第三绕组或光耦合器即可实现调节,因为可以通过初级侧飞背波形直接感测输出电压。该芯片集成了一个 420mA/150V 功率开关、高压电路和控制单元,封装于一个 16 引脚的 MSOP 封装中,其中四个引脚被移除。
    主要功能和应用领域:
    - 功能:
    - 输入电压范围宽(4.5V 到 100V)。
    - 内置 420mA/150V 功率开关。
    - 边界模式操作。
    - 无需第三绕组或光耦合器即可进行调节。
    - 改善初级侧绕组反馈负载调节。
    - 输出电压可通过两个外部电阻设定。
    - BIAS 引脚提供内部偏置电源和功率开关驱动。
    - 无需外部启动电阻。
    - 采用 16 弓脚的 MSOP 封装。

    - 应用领域:
    - 隔离通信电源。
    - 隔离辅助/房屋保持电源。
    - 隔离工业、汽车和医疗电源。

    技术参数


    - 输入电压范围: 4.5V 至 100V
    - 输出功率: 最大 4.5W
    - 开关频率: 40kHz 至 650kHz
    - 最大电流限制: 420mA 至 800mA
    - 最小电流限制: 80mA 至 150mA
    - 管脚温度范围:
    - LT3512E, LT3512I: -40°C 至 125°C
    - LT3512H: -40°C 至 150°C
    - LT3512MP: -55°C 至 150°C
    - 封装形式: 16 引脚塑料 MSOP 封装

    产品特点和优势


    独特功能和优势:
    - 集成度高: 无需额外的第三绕组或光耦合器,减少了外部组件,提升了整体系统的可靠性和紧凑性。
    - 边界模式操作: 在连续导通模式和不连续导通模式之间切换,能够显著减少损耗并提高效率。
    - 温度补偿功能: 通过内置的温度补偿电路,能够在广泛的温度范围内实现稳定的输出电压。
    - 简单易用: 通过两个外部电阻设置输出电压,简化了设计过程并降低了成本。

    应用案例和使用建议


    应用案例:
    - 隔离式通信电源: 适用于需要稳定且高效供电的通信系统,如路由器、交换机等。
    - 工业设备: 在自动化设备中提供隔离供电,确保系统稳定性。
    使用建议:
    - 散热管理: 由于工作温度范围较广,需要注意适当的散热措施以确保长期可靠性。
    - 外围电路设计: 确保外围电路(如滤波电容、阻值匹配)正确配置,以充分利用 LT3512 的性能优势。

    兼容性和支持


    兼容性:
    - LT3512 可与多种标准变压器兼容,使得外围电路设计更加灵活。
    厂商支持:
    - 线性技术公司提供详尽的技术支持和维护服务,包括详细的资料文档和技术咨询服务。

    常见问题与解决方案


    - 问题1:无法正常启动?
    - 解决方案:检查 EN/UVLO 引脚连接是否正确,确保其电压符合规定阈值。
    - 问题2:输出电压不稳定?
    - 解决方案:检查反馈回路的外围电阻是否匹配正确,同时确认温度补偿电路的配置。

    总结和推荐


    总结:
    - LT3512 是一款针对隔离式飞背拓扑的高性能开关调节器。其集成度高、操作简便、兼容性强的特点使其成为众多应用领域的理想选择。
    - 温度补偿功能和高精度的电压调节使其在复杂的工作环境中表现出色。
    推荐:
    - LT3512 强大的功能和广泛的适用范围使其成为各类工业、通信和医疗电源系统的首选。强烈推荐在相关项目中使用 LT3512。

LT3512IMS#PBF参数

参数
最小输出电压 -
功能 Step-Up/Step-Down
最小输入电压 4.5V
同步整流器 No
最大输入电压 100V
最大输出电压 -
开关频率 40KHz~650KHz
输出数量 1
输出类型 -
拓扑 Flyback
长*宽*高 4.04mm*3mm*860μm
通用封装 MSOP-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装
