ADM8845ACPZ-REEL7

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 5.5V PWM Switched Capacitor (Charge Pump) 30mA 6 2.6V 贴片安装,黏合安装 3mm*3mm*830μm
供应商型号: CY-ADM8845ACPZ-REEL7
供应商: Avnet
标准整包数: 1

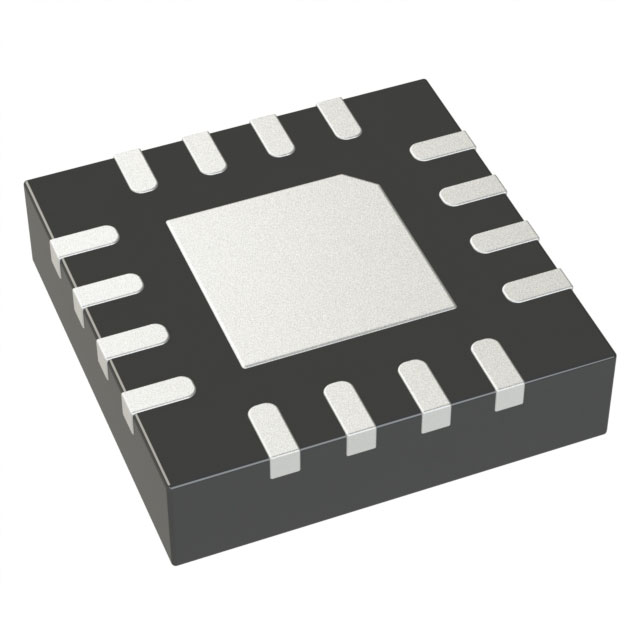

ANALOG DEVICES LED驱动器 ADM8845ACPZ-REEL7

ADM8845ACPZ-REEL7概述

    ADM8845 Charge Pump Driver for LCD White LED Backlights

    1. 产品简介


    ADM8845 是一款专为LCD白光LED背光源设计的电荷泵驱动器。它能提供高达6个LED的电流驱动,输入电压范围为2.6V至5.5V(适用于锂离子电池)。ADM8845的主要功能是通过1×、1.5×和2×模式的电荷泵来最大化功率效率,并具有高精度的LED电流匹配(最大误差为1%)。

    2. 技术参数


    ADM8845 的技术规格如下:
    - 输入电压范围: 2.6V 至 5.5V
    - 输出电流: 最大 30mA/LED
    - 电源电流: 2.6mA 到 5mA(所有六个LED关闭时)
    - 关机电流: 5µA
    - 充电泵频率: 1.5MHz
    - 充电泵模式阈值:
    - 1.5×到2×:3.33V ±4%
    - 2×到1.5×:3.36V ±4%,迟滞40mV
    - 1×到1.5×:4.77V ±4%
    - 1.5×到1×:4.81V ±4%,迟滞40mV
    - 电源效率: 高达88%(适用于锂离子电池范围)
    - 工作温度范围: -40°C 至 +85°C
    - 封装尺寸: 仅9mm²(3mm x 3mm)

    3. 产品特点和优势


    ADM8845 主要优势包括:
    - 高功率效率: 最高可达88%,适合锂离子电池供电设备。
    - 精准的LED电流匹配: 最大误差仅为1%,确保各LED亮度均匀一致。
    - 紧凑的封装: 体积小巧,仅9mm²,适合空间受限的应用。
    - 低功耗关机模式: 降低系统功耗,提高电池寿命。
    - 软启动限流功能: 防止启动时的大电流冲击,保护电路安全。

    4. 应用案例和使用建议


    ADM8845 广泛应用于多种设备中,如智能手机的主屏和副屏背光、相机闪光灯、微TFT彩色显示屏等。以下是一些使用建议:
    - 手机主屏和副屏背光: 使用ADM8845可以轻松实现精确控制各屏亮度,提高用户体验。
    - 相机闪光灯: 在相机闪光灯应用中,ADM8845可以快速提供稳定的大电流输出,保证足够的亮度。
    - 微TFT彩色显示屏: 可以利用ADM8845的高效率和精准电流匹配特性,确保显示屏色彩均匀。

    5. 兼容性和支持


    ADM8845 设计上考虑了与现有电子元器件和设备的兼容性。厂商提供了详尽的技术支持文档和软件工具,帮助用户快速集成到设计中。同时,其16引脚的封装设计也便于布局和散热管理。

    6. 常见问题与解决方案


    - 问题: 如何设置LED电流?
    - 解决: 通过调整外部电阻RSET的阻值来设定所需电流。计算公式为RSET = 120 × (1.18V / ILED)。
    - 问题: 如何实现LED的软启动?
    - 解决: 确保将软启动电路正确连接到电路板上,通过ADM8845内部逻辑控制LED电流的逐步增加。
    - 问题: 如何选择合适的电容器?
    - 解决: 根据应用需求选择适当的电容器值。通常,C1、C2 和 C4 分别为1μF、1μF 和 4.7μF。

    7. 总结和推荐


    ADM8845是一款高性能的电荷泵驱动器,特别适用于需要精确电流控制和高效率的应用场合。其紧凑的封装、高效的功率转换和出色的电流匹配性能使其成为许多便携式设备的理想选择。强烈推荐给追求高性能和可靠性的设计者们。

ADM8845ACPZ-REEL7参数

参数
最小输出电压 -
调光方式 PWM
最小输入电压 2.6V
拓扑 Switched Capacitor (Charge Pump)
最大输出电压 -
最大输入电压 5.5V
输出数量 6
效率 -
功率 -
输出电流 30mA
长*宽*高 3mm*3mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADM8845ACPZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADM8845ACPZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES ADM8845ACPZ-REEL7 ADM8845ACPZ-REEL7数据手册

ADM8845ACPZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
